La position de la vis sans fin peut être ajustée dans une plus
grande mesure en déplaçant le boulon avant en position
secondaire (B). Pour les vis sans fin en trois parties (2), des
positions secondaires supplémentaires (B) sont disponibles si
vous souhaitez lever ou abaisser la vis sans fin. Lorsque le
boulon avant est dans l'une de ces positions, le réglage avant-
arrière est limité, ce qui empêche la VTS d'interférer avec la vis
d'alimentation et le châssis de la plateforme.
IMPORTANT:
Lorsque le boulon avant est dans l'une des positions
secondaires (B) et que le rabatteur est dans sa position la plus
arrière, les doigts du rabatteur et les bras de came peuvent
entrer en contact avec la VTS. Lorsque le rabatteur est déplacé
complètement vers l'arrière (par exemple, lors de la récolte du
colza), la VTS doit également être déplacée complètement vers
l'arrière afin d'être suffisamment écartée des doigts du
rabatteur.
Déplacez la vis sans fin vers l'avant pour :
• Aider à transporter les cultures légères, en particulier sur les collines
• Améliorer l'alimentation des cultures légères
• Réduire le report du rabatteur ou la perturbation du flux des cultures causée par le rabatteur
Déplacez la vis sans fin vers l'arrière pour :
• Augmenter le volume disponible pour le transport des récoltes lourdes
• Garder la vis sans fin près des déflecteurs pour éviter que la récolte ne passe derrière la vis sans fin et ne s'enroule
autour d'elle
262629
OPÉRATION
A
1

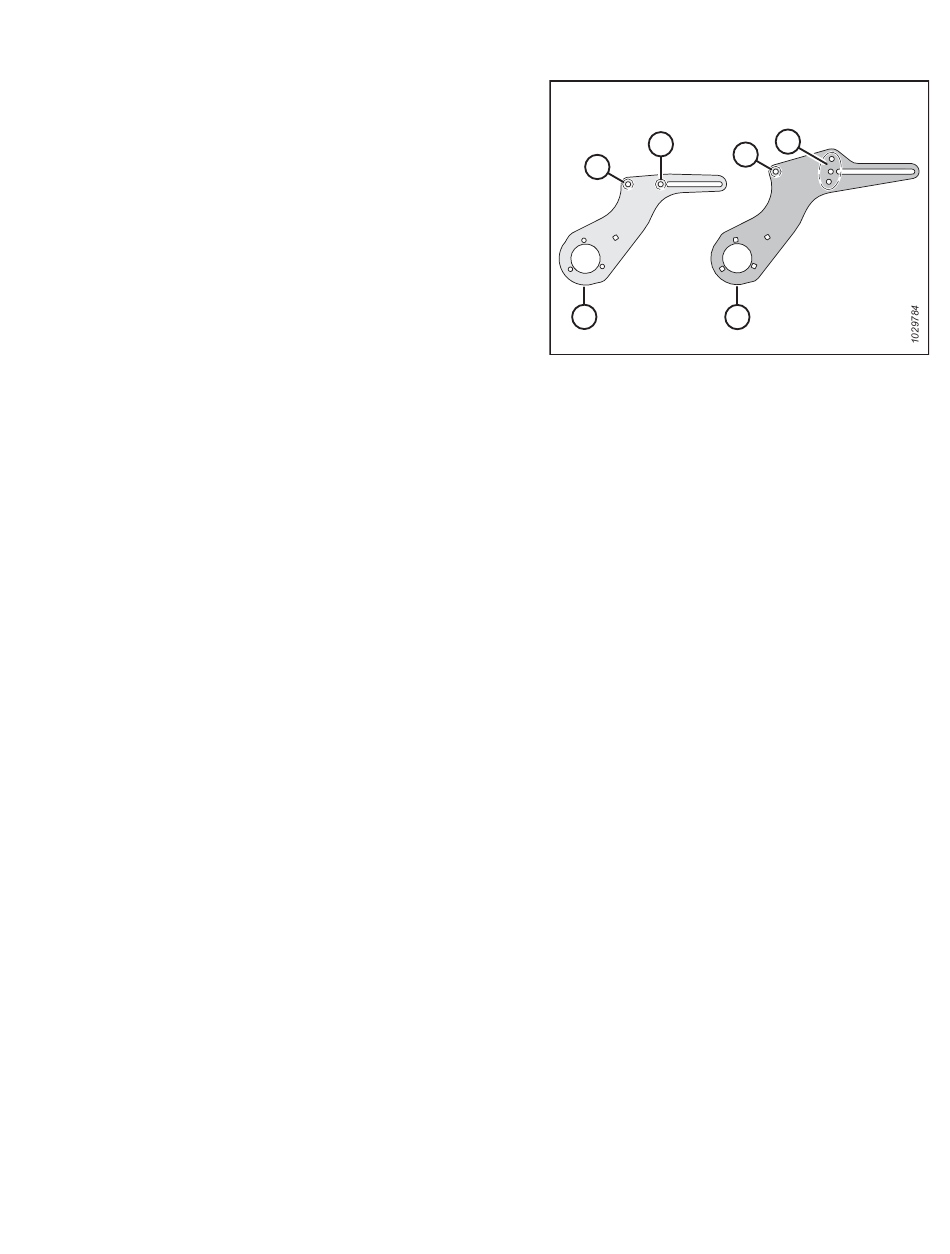

Figure 3.397: Détails du montage ajustable
1 – Montage sur une vis sans fin en deux parties
2 – Montage sur une vis sans fin en trois parties
A – Position primaire du boulon avant
B – Position secondaire du boulon avant
