SYSTÈME DE CONTRÔLE DE HAUTEUR AUTOMATIQUE DE LA PLATEFORME
3. Enclenchez les étais de sécurité de la plateforme ou soutenez la plateforme sur des blocs au niveau du sol. Si vous
utilisez des blocs pour soutenir la plateforme, assurez-vous que celle-ci se trouve à environ 914 mm (36 po) du sol.
4. Ajustez la hauteur de la roue de jauge à la position de
transport (fente la plus basse). Tirez la poignée de
suspension (A) vers l'extérieur et poussez vers le bas la
poignée de pivot d'essieu (B) jusqu'à ce que la position de
transport soit atteinte.
5. Fixez le pivot de transport gauche en poussant la poignée
de pivot (A) vers l'avant jusqu'à ce que le loquet soit
enclenché.
6. Tirez sur la poignée de pivot pour vous assurer que le
loquet est bien enclenché.
7. Enlevez l'axe de chape (A) maintenant le loquet.
8. Poussez la poignée de pivot (B) vers le haut pour
déverrouiller l'ensemble de la roue.
262629

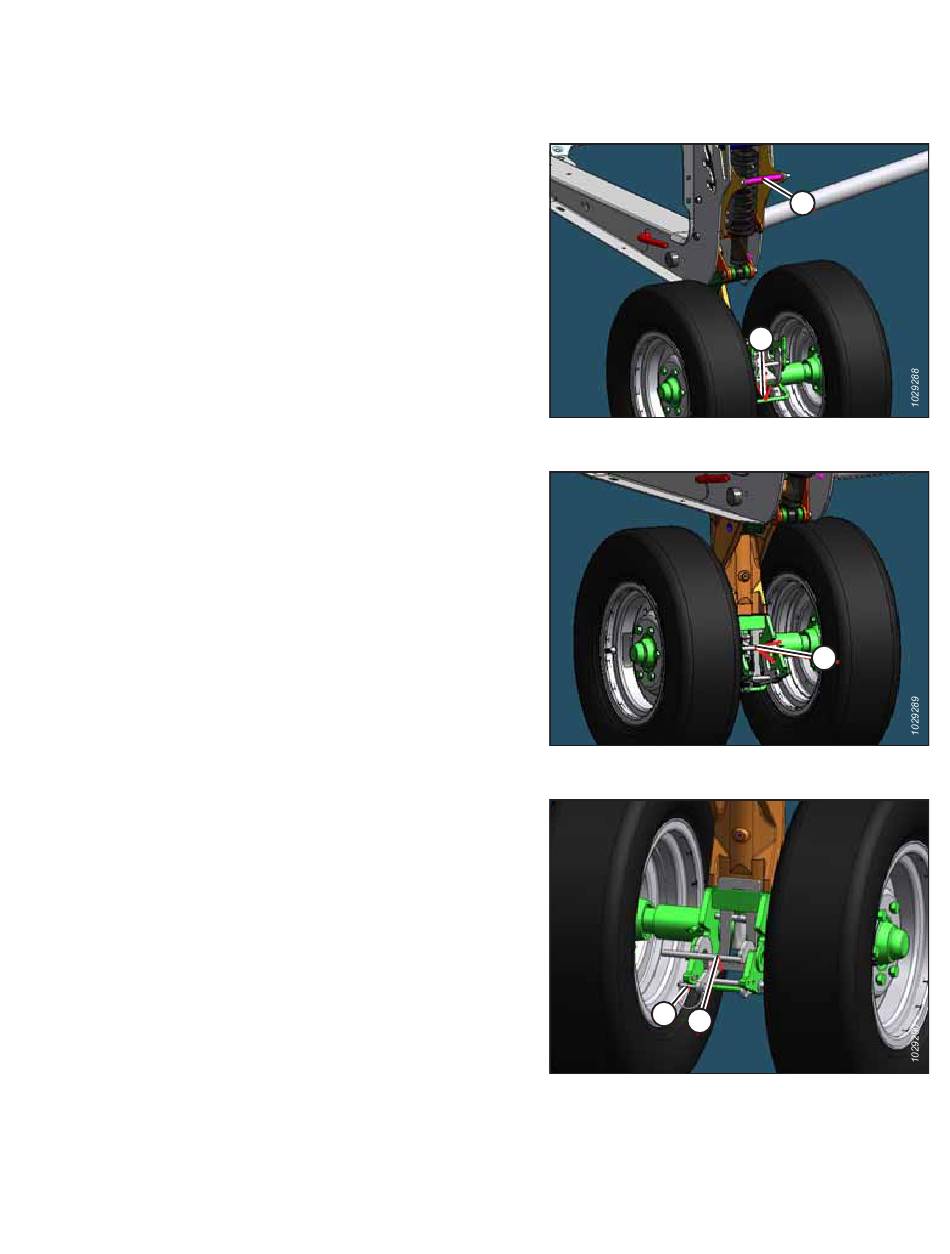

Figure 3.951: Roues de transport avant
