11. Retirez cinq vis à tête fraisée (A) et la
plaque de retenue (B).
12. Retirez une vis à tête cylindrique et une rondelle (C).
13. Retournez le remplisseur intermédiaire (D).
14. Répétez les étapes 11, page 703
côté du tablier d'alimentation.
15. Repérez le tendeur du tapis d'alimentation. Desserrez le
contre-écrou (A). Tournez le boulon (B) dans le sens inverse
des aiguilles d'une montre pour relâcher la tension du tapis.
16. Du côté gauche du tablier, retirez la quincaillerie (A) du
moulage du rouleau libre (B).
NOTE:
Notez si le moulage du rouleau libre s'abaisse ou se déplace
vers le haut lorsque la quincaillerie est retirée. Il sera plus
facile de commencer à réinstaller la quincaillerie du côté où
le moulage du rouleau libre descend.
17. Répétez l'étape précédente du côté droit du tablier.
18. Replacez le rouleau libre à l'intérieur de la découpe dans le
châssis.
262629
MAINTENANCE ET ENTRETIEN
à 13, page 703 de l'autre
703
A A A
C
D

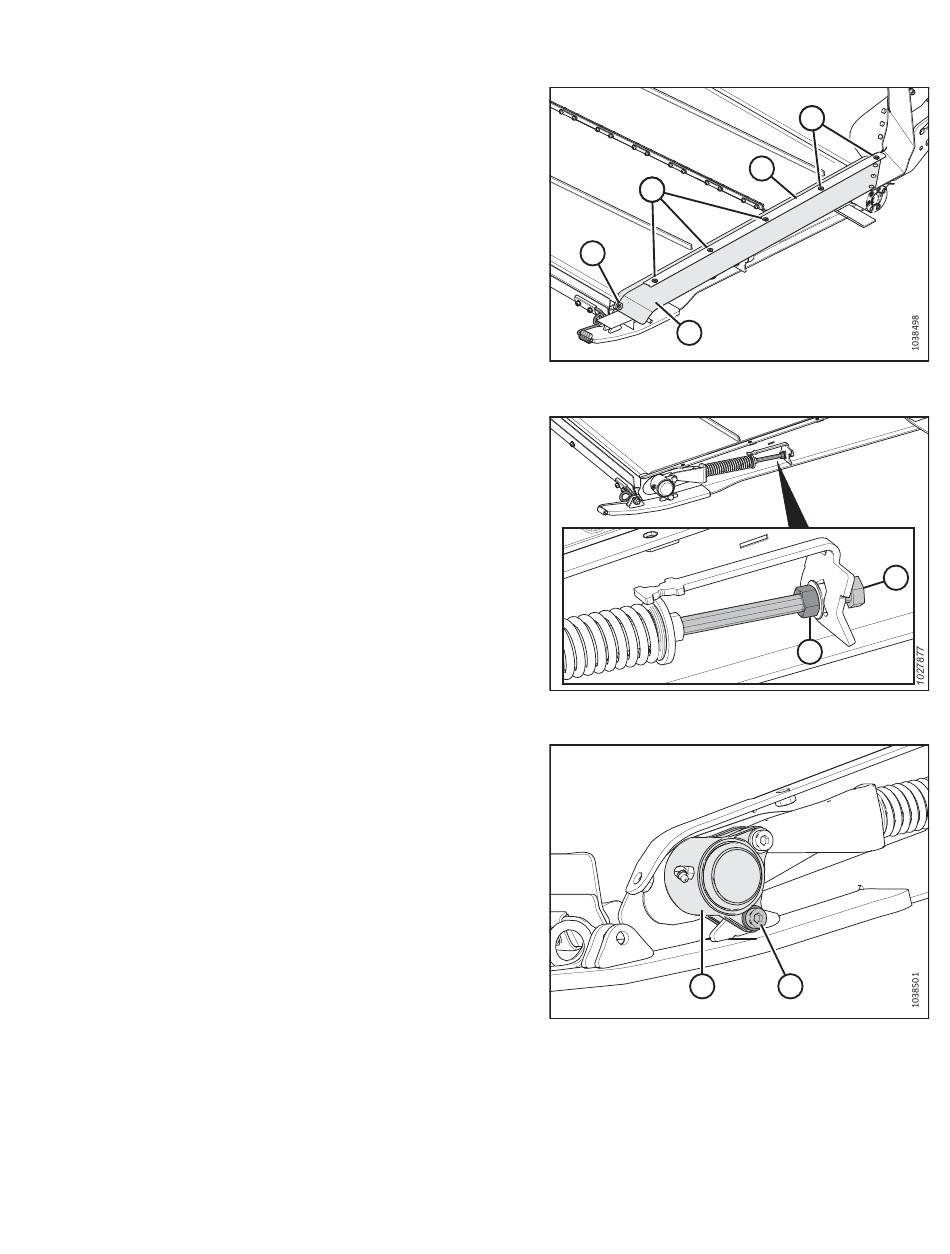

Figure 4.161: Joint du tapis d'alimentation
Figure 4.162: Tendeur du tapis d'alimentation
B
Figure 4.163: Moulage du roulement à rouleau libre
B A
B
B
A
A
