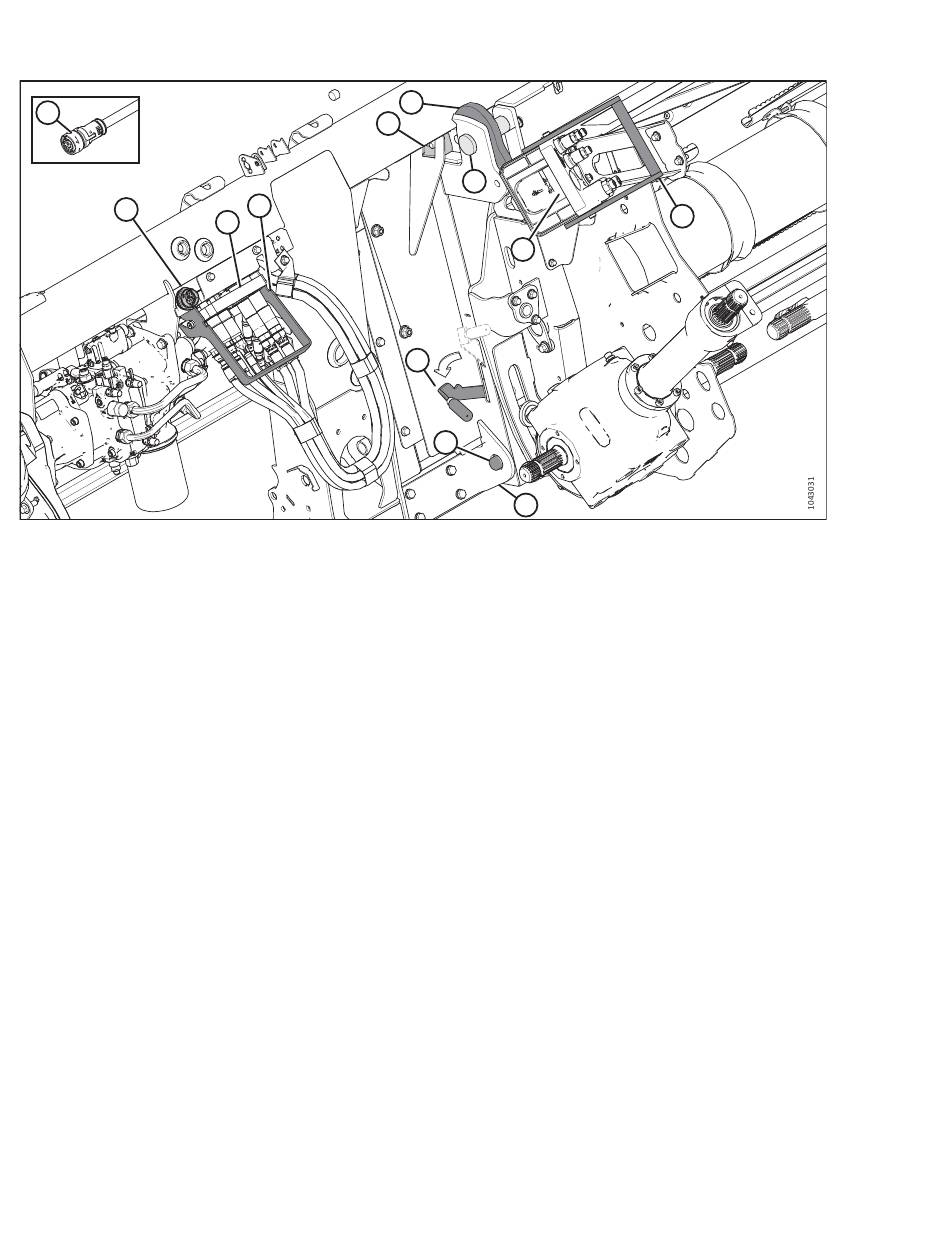

Figure 3.134: Module de flottement avec système hydraulique intégré (IHS)
3. Conduisez la moissonneuse-batteuse lentement jusqu'à la plateforme jusqu'à ce que le convoyeur se trouve
directement sous la poutre supérieure (A) et que les axes (B) se trouvent sous les crochets (C) du châssis d'adaptation.
4. Levez le convoyeur jusqu'à ce que la poutre supérieure du châssis d'adaptation (A) repose complètement sur le
convoyeur. Levez légèrement la plateforme au-dessus du sol.
IMPORTANT:
La plateforme doit peser de tout son poids sur le convoyeur et NON sur les goupilles (B).
5. Positionnez le bas du convoyeur de manière à ce que les goupilles de verrouillage (K) soient alignées avec les trous du
support (D).
6. Coupez le moteur et retirez la clé du contact.
7. Poussez le levier (E) vers le bas pour enfoncer les goupilles de verrouillage (K) dans le support (D).
8. Baissez la poignée (F) pour dégager le multicoupleur (G) de la plateforme.
9. Ouvrez le capot sur la prise de la moissonneuse-batteuse (H).
10. Poussez la poignée (J) en position complètement ouverte.
11. Nettoyez les surfaces de contact du coupleur et de la prise.
12. Placez le coupleur (G) sur la prise de la moissonneuse-batteuse (H), puis tirez la poignée (J) pour insérer entièrement le
multicoupleur dans la prise.
13. Retirez le connecteur de kit de commandes en cabine C81A (L) de l'emplacement de rangement sur la moissonneuse-
batteuse et branchez-le sur la prise C81B (M) située sur le module de flottement. Tournez le collier sur le connecteur
pour le verrouiller en place.
