4.8.5 Doigts et supports de couteaux pointus
Les doigts de lamier facilitent l'alignement de la barre de couteaux. Des rabatteurs maintiennent les sections de la barre de
couteaux contre les doigts de lamier pour assurer une coupe correcte.
Les doigts de lamier et les rabatteurs suivants sont utilisés dans les configurations de doigts à couteau pointu :
NOTE:
Les configurations de doigts de lamier pointus nécessitent deux doigts de lamiers courts, un à chaque extrémité de la barre
de coupe.
NOTE:
Un kit de doigts à quatre points peut être utilisé pour remplacer les doigts de lamier. Les doigts à quatre points sont idéaux
pour une utilisation dans des conditions rocheuses ou pour les récoltes sujettes aux chocs, telles que les récoltes de
lentilles. Pour obtenir des informations, consultez le catalogue des pièces de la plateforme.
A B
E

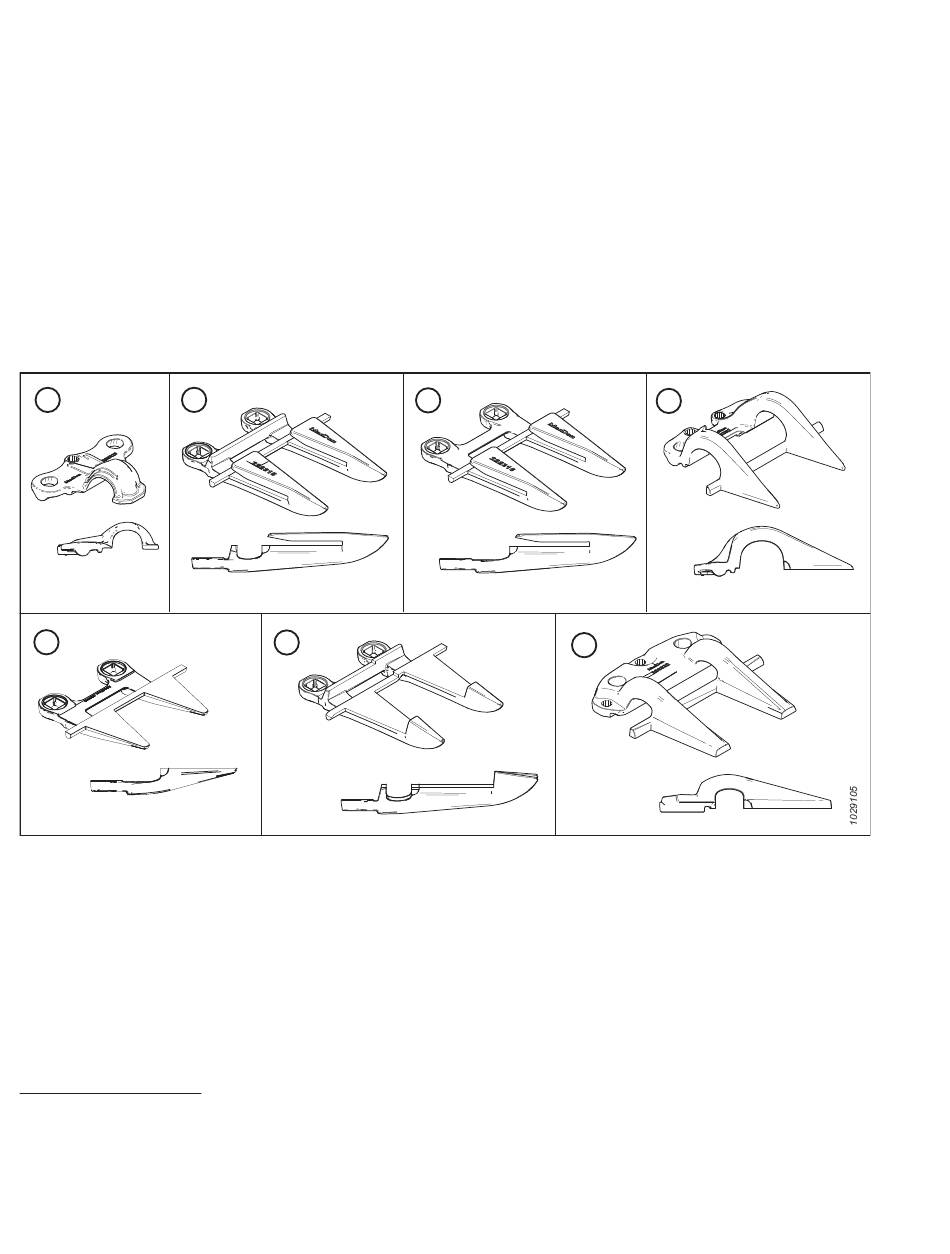

Figure 4.109: Types de protection et de rabatteur utilisés dans les configurations de doigts de lamier pointu
A – Rabatteur pointu (MD Nº 286329)
C – Doigt de lamier d'extrémité pointu (sans barre d'usure) (MD Nº 286316) 88
E – Doigt de lamier d'extrémité PlugFree
89
G – Rabatteur central pointu (MD Nº 286332) 90
Les doigts sont configurés différemment selon les plateformes. Lorsque vous remplacez des doigts pointus et des
rabatteurs, veillez à suivre la séquence de remplacement propre à votre plateforme. Consultez la rubrique
correspondante :
•
Configuration des doigts de lamier pointus sur les plateformes à couteau unique, page 666
88. Installé aux positions 2, 3 et 4 sur le(s) côté(s) de l'entraînement. Consultez
pointus, page 674.
89. Installé à la position 1 sur le(s) côté(s) de l'entraînement. Les plateformes à couteau unique utilisent un doigt standard
à l'extrémité droite.
90. Uniquement pour les plateformes à couteau double.
262629
MAINTENANCE ET ENTRETIEN
F
MC (sans barre d'usure)(MD Nº 286319)
C
G
B – Doigt de lamier pointu (MD Nº 286315)
D – Rabatteur d'extrémité PlugFree
MC
F – Doigt de lamier central pointu (MD Nº 286317) 90
Remplacement des doigts de couteau
664
D
(MD Nº 286331)
