Vérification du rabatteur - doigt des couteaux
Les rabatteurs de doigts de lamier pointu empêchent les sections de couteaux de la barre de coupe de se soulever des
doigts, tout en permettant au couteau de glisser. Vérifiez que les rabatteurs sont assez écartés des sections de couteau.
Cette procédure concerne le rabatteur standard. Pour vérifier le rabatteur central sur les plateformes à double couteau,
Vérification du rabatteur central sur une plateforme à couteau double – Doigts de lamier pointus, page
consultez
NOTE:
Alignez les doigts avant de régler le rabatteur. Pour obtenir des instructions, consultez
la barre de protection, page
DANGER
Pour éviter toute blessure corporelle ou mortelle due à un démarrage inattendu de la machine, coupez toujours le
moteur et retirez la clé du contact avant de faire des réglages sur la machine.
DANGER
Assurez-vous qu'il n'y a personne dans la zone.
AVERTISSEMENT
Pour éviter toute blessure corporelle due à la chute du rabatteur levé, enclenchez toujours les supports de sécurité du
rabatteur avant de passer dessous pour une raison quelconque.
AVERTISSEMENT
Portez des gants épais lorsque vous travaillez autour de couteaux ou que vous manipulez ceux-ci.
1. Levez complètement le rabatteur.
2. Coupez le moteur et retirez la clé du contact.
3. Enclenchez les supports de sécurité du rabatteur. Pour obtenir des instructions, consultez
de sécurité du rabatteur, page
4. Ouvrez le capot du diviseur. Pour les instructions, consultez
5. Faites tourner le volant fixé au boîtier d'entraînement du
couteau pour positionner la section (A) du couteau sous le
rabatteur (B), et entre le doigt (C).
6. Appuyez sur la section du couteau (A) avec une force
d'environ 44 N (10 lbf) et utilisez une jauge d'épaisseur
pour mesurer l'écartement entre le rabatteur (B) et la
section du couteau. Vérifiez que l'écartement est compris
entre 0,1 et 0,5 mm (0,004 et 0,020 po).
7. Si un réglage est nécessaire, consultez
rabatteur - doigt des couteaux, page
8. Fermez le capot du diviseur. Pour les instructions, consultez
Fermeture du capot de la plateforme, page
262629
MAINTENANCE ET ENTRETIEN
672.
43.
Ajustement du
678.
47.
Ouverture du capot du diviseur, page
B
A

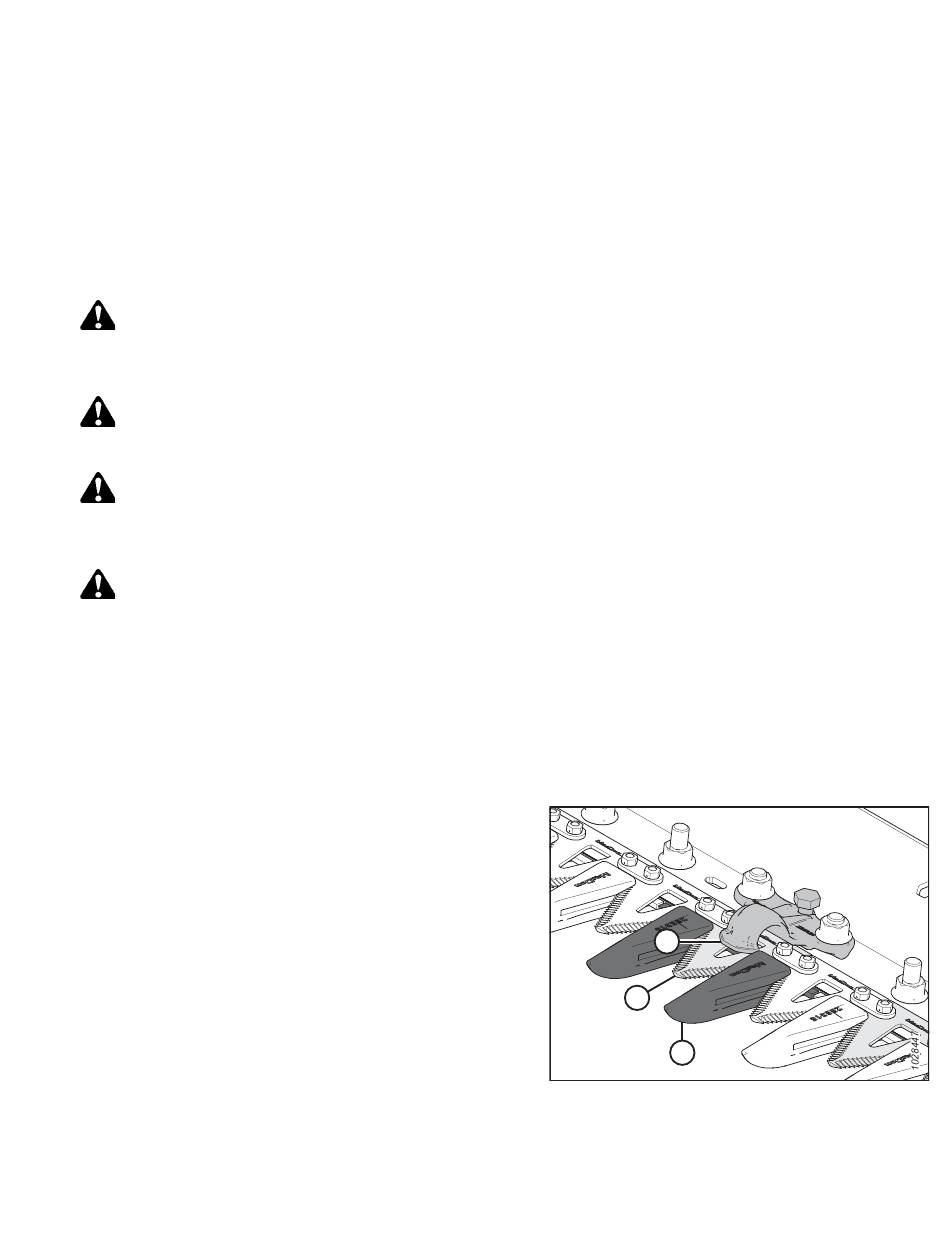

Figure 4.125: Rabatteurs des doigts pointus
677
Réglage des doigts de couteaux et de
Enclenchement des supports
46.
C
681.
