SYSTÈME DE CONTRÔLE DE HAUTEUR AUTOMATIQUE DE LA PLATEFORME
Rangement de la barre de remorquage
Rangez la barre de remorquage dans le tube arrière lorsque vous ne l'utilisez pas.
Extension de la barre de remorquage
1. Insérez l'extrémité du tube (B) de l'extension de la barre de
remorquage (A) sur la broche (C).
2. Faites pivoter l'extension de la barre de remorquage sur le
berceau (D).
NOTE:
Pour éviter que l'extension de la barre de remorquage se
détache, assurez-vous que la barre de remorquage
s'engage dans la rainure du support (E).
3. Fixez l'extension de la barre de remorquage en accrochant
la poignée de la sangle (A) à l'encoche du berceau (B).
262629
A
E

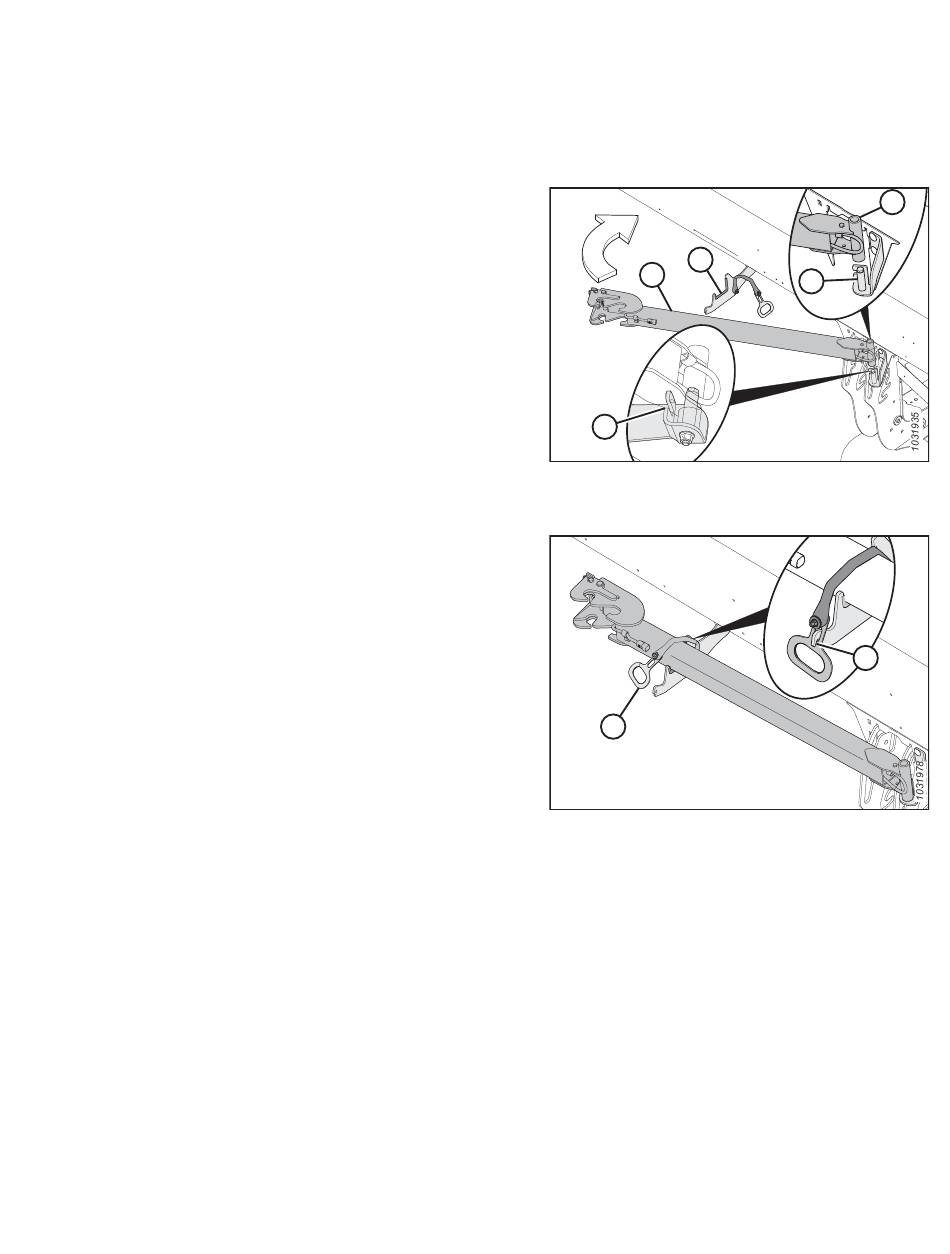

Figure 3.935: Stockage de l'extension de la barre de
remorquage
A
Figure 3.936: Stockage de l'extension de la barre de
remorquage
