10. Fixez le harnais au support de capteur à l'aide d'attaches de câble (B) comme indiqué.
IMPORTANT:
Vérifiez que le harnais électrique du capteur ne touche PAS la chaîne ou le pignon.
11. Réinstallez le capot d'entraînement. Pour obtenir des instructions, consultez
rabatteur, page 55.
Remplacement du capteur de vitesse du rabatteur de John Deere
Le capteur de vitesse du rabatteur se trouve sur l'entraînement du rabatteur et détecte la vitesse de rotation du pignon
d'entraînement du rabatteur. En cas de dysfonctionnement du capteur, il pourrait être nécessaire de le régler ou de le
remplacer.
DANGER
Pour éviter des blessures ou même la mort du fait d'un démarrage inattendu de la machine, coupez toujours le moteur
et retirez la clé de contact avant de quitter le poste de l'opérateur, quelle qu'en soit la raison.
1. Coupez le moteur et retirez la clé du contact.
2. Retirez le capot d'entraînement. Pour obtenir des instructions, consultez
page 53.
3. Débrancher le connecteur électrique (D) du harnais de la
plateforme (E).
4. Retirez l'écrou supérieur (C), puis le capteur (B).
5. Retirez l'écrou supérieur du nouveau capteur et placez le
capteur sur le support. Fixez-le avec l'écrou supérieur (C).
6. Réglez l'espace entre le disque du capteur (A) et le
capteur (B) à 1 mm (0,04 po) à l'aide de l'écrou (C).
7. Branchez le connecteur électrique (D) au harnais de la
plateforme (E).
IMPORTANT:
Vérifiez que le harnais électrique du capteur ne touche PAS
la chaîne ou le pignon.
8. Réinstallez le capot d'entraînement. Pour obtenir des
instructions, consultez
du rabatteur, page 55.
262629
MAINTENANCE ET ENTRETIEN
Installation du capot d'entraînement
Installation du capot d'entraînement du
Retrait du capot d'entraînement du rabatteur,
D

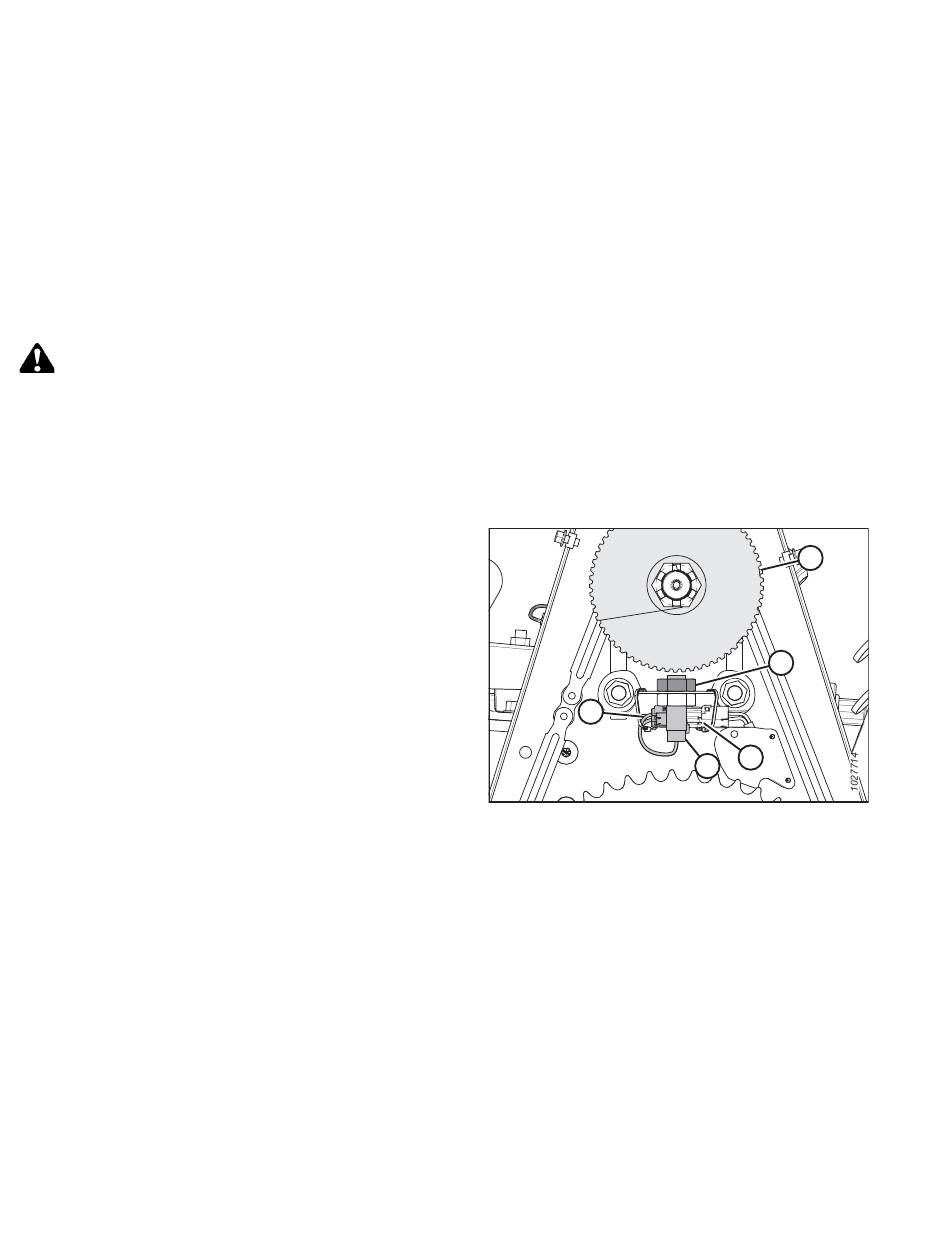

Figure 4.343: Capteur de vitesse
794
A
C
E
B
