6. Fixez les bras du tube à doigts (B) sur le disque de
rabatteur, aux emplacements de fixation d'origine (A).
7. Coupez le doigt endommagé pour le retirer du tube à
doigts.
8. Retirez les boulons des doigts qui se trouvaient à côté du
doigt d'origine et faites glisser les doigts pour remplacer le
doigt qui a été coupé. Retirez les bras (B) des tubes à doigts
si nécessaire.
Installation des doigts de rabatteur en acier
Une fois l'ancien doigt en acier retiré, il est possible d'insérer un nouveau doigt sur le tube à dents.
NOTE:
Cette procédure suppose qu'un doigt a été retiré de la machine. Pour obtenir des instructions sur le retrait des doigts,
consultez Retrait des doigts de rabatteur en acier, page
DANGER
Pour éviter des blessures ou même la mort du fait d'un démarrage inattendu de la machine, coupez toujours le moteur
et retirez la clé de contact avant de quitter le poste de l'opérateur, quelle qu'en soit la raison.
AVERTISSEMENT
Pour éviter toute blessure corporelle due à la chute du rabatteur levé, enclenchez toujours les supports de sécurité du
rabatteur avant de passer dessous pour une raison quelconque.
IMPORTANT:
Soutenez le tube à doigts en permanence pour éviter d'endommager le tube et d'autres composants.
1. Faites glisser le nouveau doigt et le bras du tube à
doigts (A) sur l'extrémité du tube.
2. Installez les bagues du tube à doigts. Pour des instructions,
voir Installation de bagues sur les rabatteurs, page
3. Fixez les doigts au tube avec des boulons et des écrous (B).
262629
MAINTENANCE ET ENTRETIEN

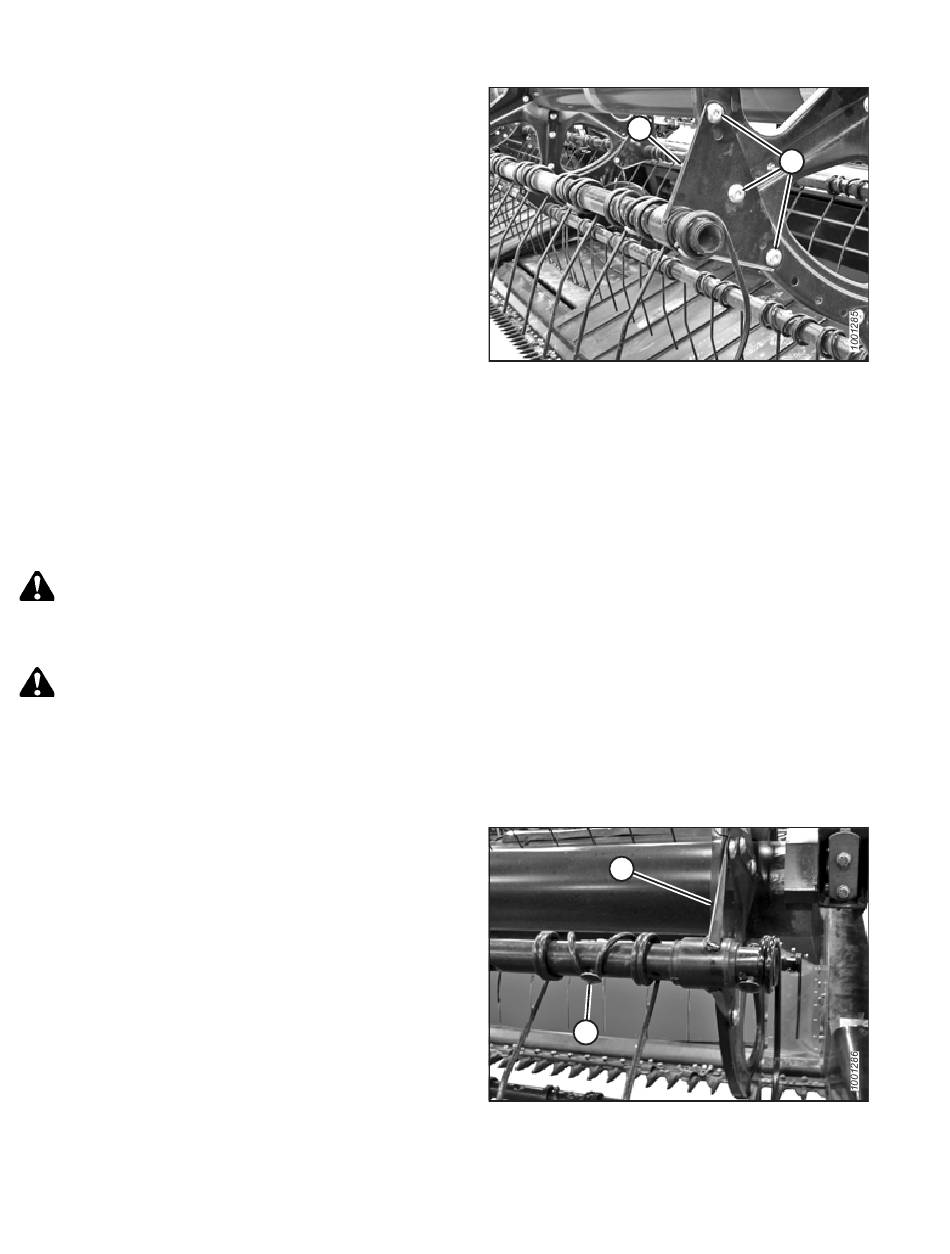

Figure 4.277: Bras du tube à doigts
761.
767.
Figure 4.278: Tube à doigts
762
B
A
B
A
Révision A
