4. Relevez la plateforme suffisamment pour placer deux blocs
de 254 mm (10 po) de haut (A) sous la barre de coupe,
juste à l'intérieur des points de flexion de l'aile.
5. Abaissez complètement le rabatteur et continuez à maintenir le bouton de commande enfoncé afin de mettre les
vérins en phase.
6. Coupez le moteur et retirez la clé du contact.
7. Ajustez le dégagement aux extrémités extérieures du
rabatteur comme suit :
a. Desserrer le boulon (A) sur le vérin du bras externe.
b. Ajustez la tige du vérin (B) si nécessaire :
• Pour augmenter l'écartement entre les doigts du
rabatteur et la barre de coupe, faites tourner la tige
du vérin (B) hors de la chape.
• Pour réduire l'écartement entre les doigts du
rabatteur et la barre de coupe, faites tourner la tige
du vérin (B) dans la chape.
c. Serrez le boulon (A).
262629
MAINTENANCE ET ENTRETIEN

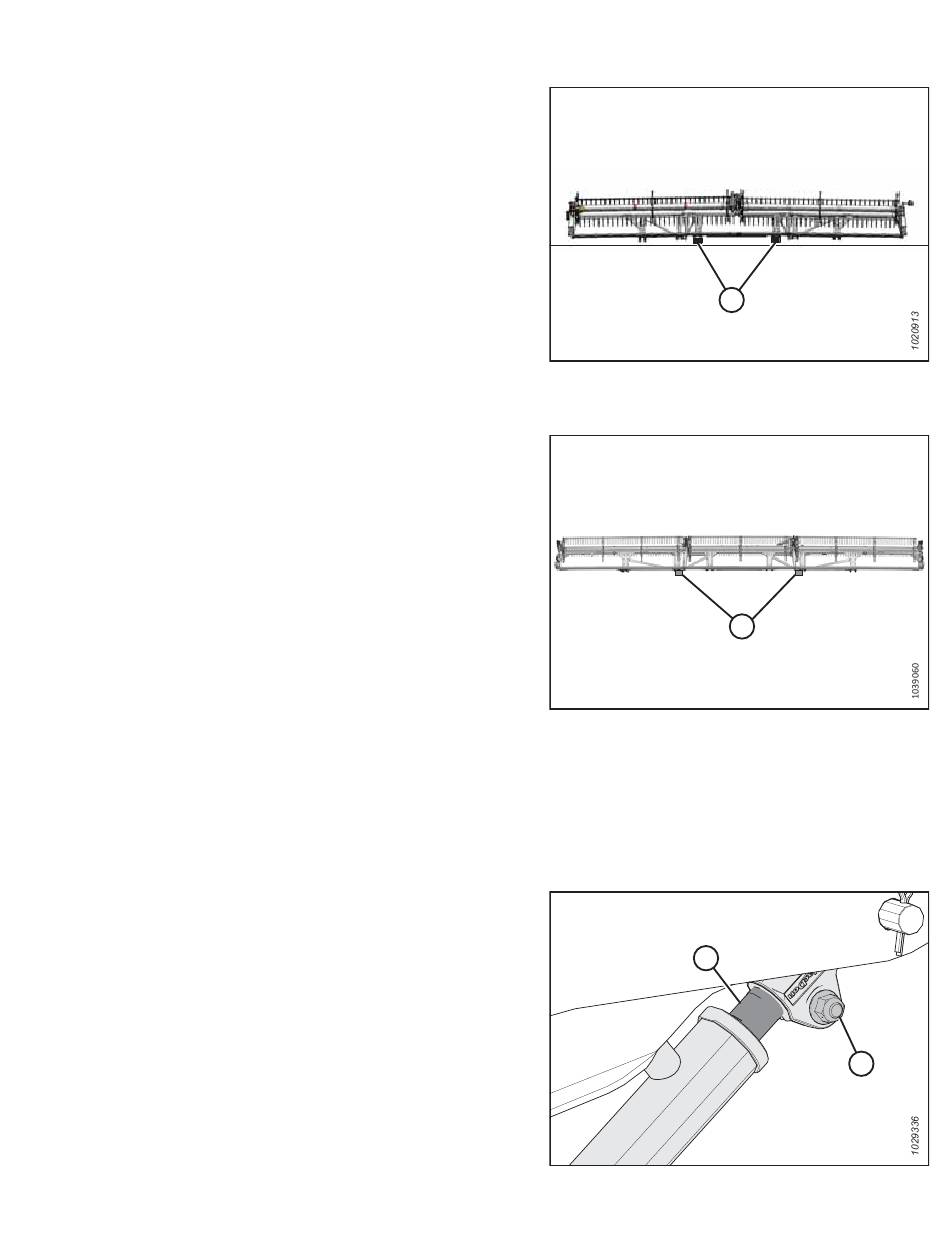

Figure 4.269: Emplacements des blocs
FlexDraper
Figure 4.270: Emplacements des blocs
FlexDraper
Figure 4.271: Vérin extérieur du bras
757
A
– Rabatteur double
MD
A
– Rabatteur triple
MD
B
A
