Proline Promag 53
#
Endress+Hauser
6.4.3 Contacts de relais : contact d'ouverture/de fermeture
Avec deux ponts sur la platine E/S ou le sous-module embrochable on peut configurer le contact
de relais au choix comme contact d'ouverture ou de fermeture. Dans la fonction ETAT SORTIE
RELAIS (N° 4740) il est possible d'interroger cette configuration à tout moment.
Danger !
Risque d'électrocution ! Composants accessibles, sous tension. Veuillez vous assurer que l'alimen-
tation est débranchée avant d'enlever le couvercle du compartiment de l'électronique.
1. Débrancher l'alimentation.
Déposer la platine E/S → ä 102
2.
Positionner les ponts → ä 85
3.
"
Attention !
– Lors d'une reconfiguration il convient toujours de déplacer les deux ponts !
Tenir absolument compte des positions des ponts indiqués.
– Tenir compte du fait que le positionnement du sous-module relais sur la platine E/S peut
varier selon la version commandée, et de ce fait aussi l'occupation des bornes dans le com-
partiment de raccordement du transmetteur. .→ ä 47
4. Le montage de la platine E/S se fait dans l'ordre inverse.
/ O
U T
I N P
/ O
U T
I N P
/ O
U T
I N P

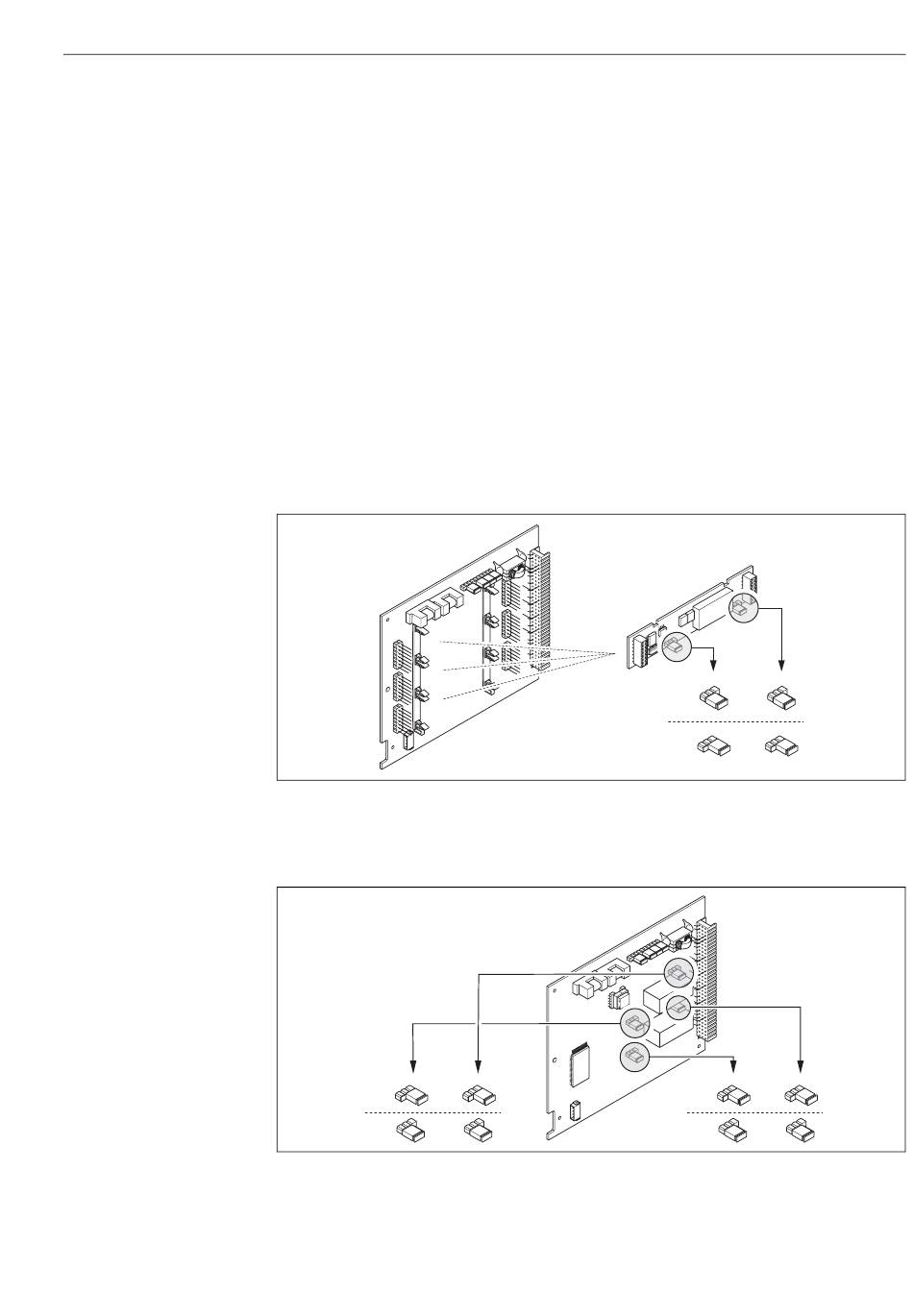

Fig. 55 : Configurer les contacts de relais (ouverture/fermeture) sur la platine E/S modifiable (sous-module).
1 Contact de fermeture (réglage usine relais 1)
2 Contact d'ouverture (réglage usine relais 2, si disponible)
1 +
A
+
2
Fig. 56 : Configurer les contacts de relais (ouverture/fermeture) sur la platine E/S non modifiable.
A = Relais 1; B = Relais 2
1 Contact de fermeture (réglage usine relais 1)
2 Contact d'ouverture (réglage usine relais 2)
T 2
P U
U T
T 3
P U
U T
T 4
P U
U T
Mise en service
1
+
+
2
1 +
+
2
A0001215
B
A0001216
