Caractéristiques techniques
Conductivité du produit
!
Gamme de pression du produit
(pression nominale)
116
T A [°F] [°C]
60
140
40
100
20
0
0
-20
PTFE
-40 -40
-40 -20
-40 0

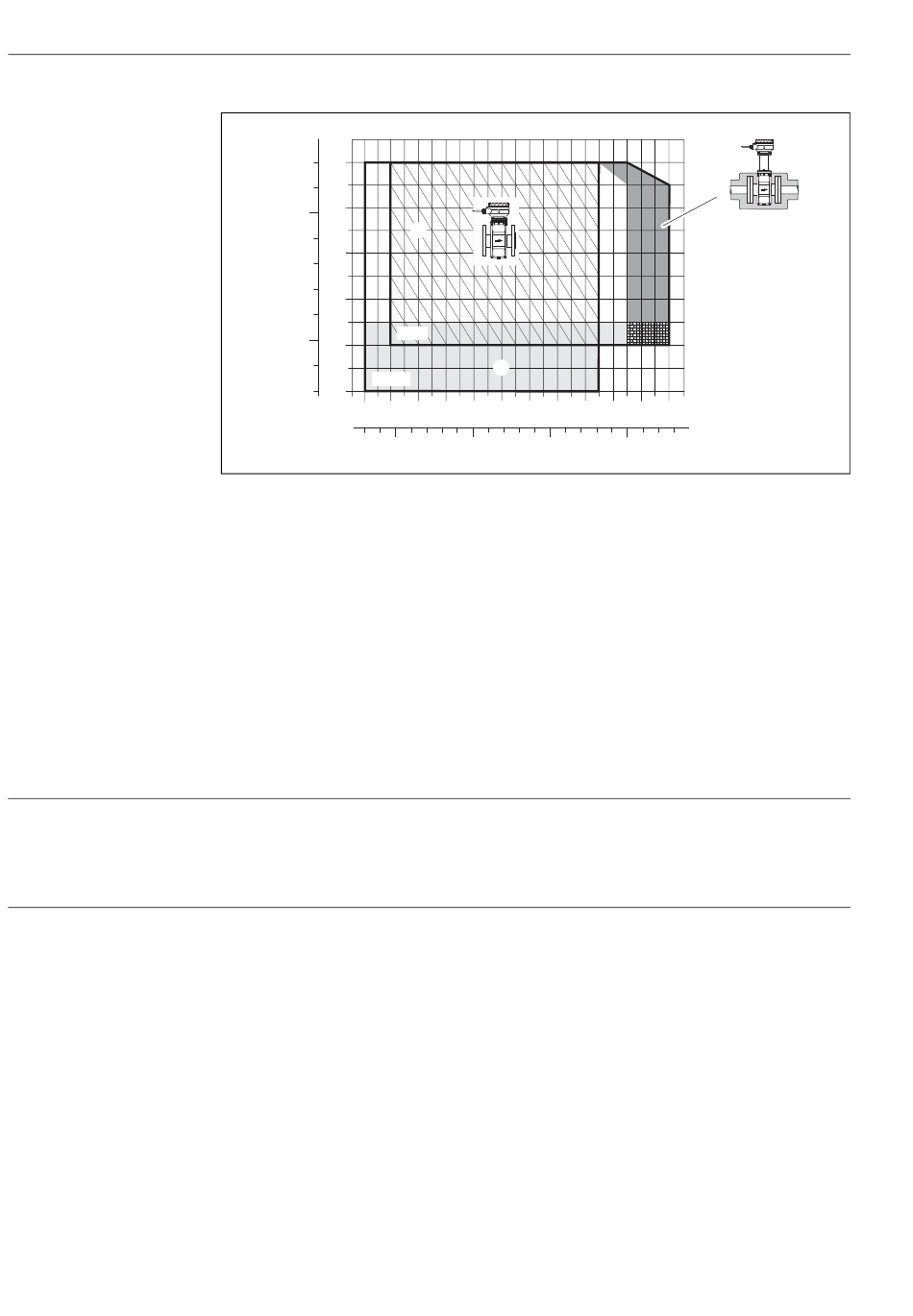

Fig. 64 : Versions séparées (avec revêtement PFA ou PTFE)
T = température ambiante; T = température du produit; HT = version haute température avec isolation
A F
m = surface gris clair → Gamme de température de –10...–40 °C (–14...–40 °F) seulement pour brides inox
n = surface hachurée Æ Revêtement mousse (HE) + protection IP68 = température du produit max. 130°C / 266 °F
Promag H
Capteur :
• DN 2...25 : –20...+150 °C (–4...+302 °F)
• DN 40...100 : –20...+150 °C (–4...+302 °F)
Joints :
• EPDM : –20...+150 °C (–4...+302 °F)
• Silicone : –20...+150 °C (–4...+302 °F)
• Viton : –20...+150 °C (–4...+302 °F)
• Kalrez : –20...+150 °C (–4...+302 °F)
La conductivité minimale est ≥ 5 μS/cm (eau déminéralisée ≥ 20 μS/cm).
Remarque !
Pour la version séparée, la conductivité minimale dépend aussi de la longueur du câble de liaison
→ ä 20.
Promag W
• EN 1092-1 (DIN 2501)
– PN 6 (DN 350...2000)
– PN 10 (DN 200...2000)
– PN 16 (DN 65...2000)
– PN 25 (DN 200...1000)
– PN 40 (DN 25...150)
• ANSI B 16.5
– Class 150 (1"...24")
– Class 300 (1"...6")
• AWWA
– Class D (28"...78")
• JIS B2220
– 10 K (DN 50...300)
– 20 K (DN 25...300)
• AS 2129
– Table E (DN 80, 100, 150...1200)
n
PFA
m
0 20 40 60 80 100
100 200
Proline Promag 53
120 140 160 180 [°C]
T F
300 360 [°F]
Endress+Hauser
HT
a0002671
