Proline Promag 53
#
Endress+Hauser
4.2 Raccordement de l'unité de mesure
4.2.1 Raccordement transmetteur
Danger !
• Risque d'électrocution ! Déconnecter l'appareil avant de l'ouvrir. Ne pas installer ni câbler l'appa-
reil sous tension. Un non respect de ces consignes peut entraîner la destruction de composants
électroniques.
• Risque d'électrocution ! Relier le fil de terre à la prise de terre de l'appareil avant de mettre sous
tension (non nécessaire en cas d'énergie auxiliaire séparée).
• Comparer les indications de la plaque signalétique avec les tension et fréquence locales.
Tenir également compte des directives d'installation nationales en vigueur.
1. Dévisser le couvercle du compartiment de raccordement (f) du boitier du transmetteur.
2. Faire passer le câble d'alimentation (a) et le câble de signal (b) à travers les entrées de câble
correspondantes.
3. Procéder au câblage :
– Schéma de raccordement (boitier aluminium)→ å 31
– Schéma de raccordement (boitier inox) → å 32
– Schéma de raccordement (boitier mural)→ å 33
– Occupation des bornes → ä 47
4. Visser le couvercle du compartimentde raccordement (f) à nouveau sur le boitier du transmet-
teur
b
a

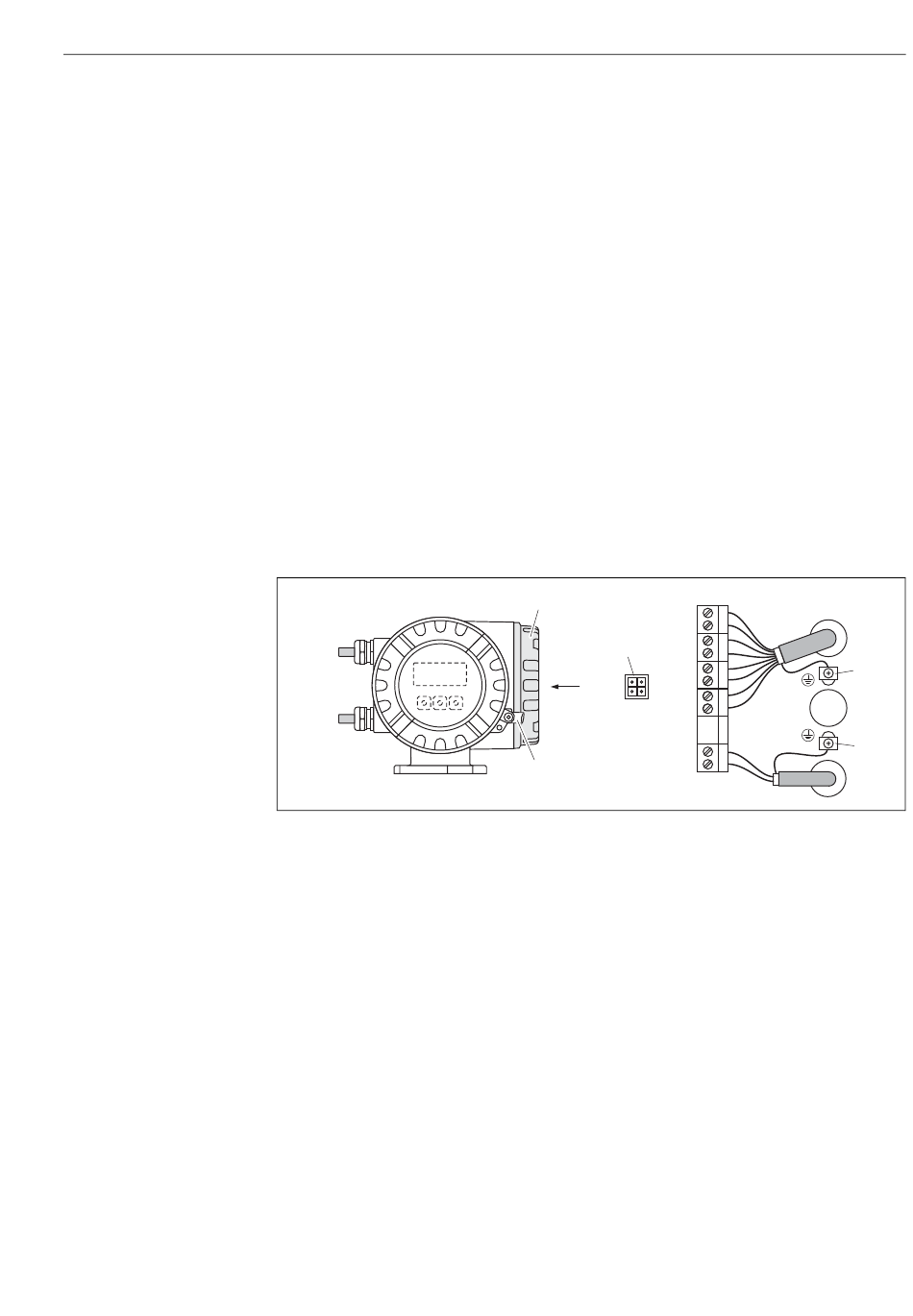

Fig. 31 : Raccordement du transmetteur (boîtier de terrain en aluminium). Section de câble : max. 2,5 mm
a Câble d'alimentation : 85...260 V AC, 20...55 V AC, 16...62 V DC
Borne N°1 : L1 pour AC, L+ pour DC
Borne N°2 : N pour AC, L- pour DC
b Câble de signal : Bornes n° 20–27
c Borne pour fil de terre
d Borne de terre pour blindage de câble de signal
e Connecteur de service pour le raccordement de l'interface de service FXA193 (Fieldcheck, FieldCare)
f Couvercle du compartiment de raccordement
g Crampon de sécurité
f
– 27
+ 26
– 25
e
+ 24
– 23
+ 22
– 21
+ 20
N (L-)
L1 (L+)
g
→ ä 47
2
1
2
Câblage
b
d
c
a
a0004582
