Proline Promag 53
"
!
"
Endress+Hauser
3.3.2 Montage capteur P
Attention !
• Les disques montés sur les deux brides de capteur protègent le PTFE rabattu sur la bride contre
tout risque de déformation. Ces disques de protection ne doivent de ce fait être enlevés qu'au
moment du montage du capteur.
• Les disques de protection doivent rester montés pendant tout le stockage.
• Veiller à ce que le revêtement ne soit pas endommagé ou supprimé au niveau de la bride.
Remarque !
Les vis, écrous, joints etc ne sont pas compris dans la livraison et doivent être fournis par l'utilisateur.
Le capteur est monté entre les brides de la conduite :
• Tenir absolument compte des couples de serrage des vis nécessaires → ä 28
• Lors de l'utilisation de disques de masse, tenir compte des conseils de montage.

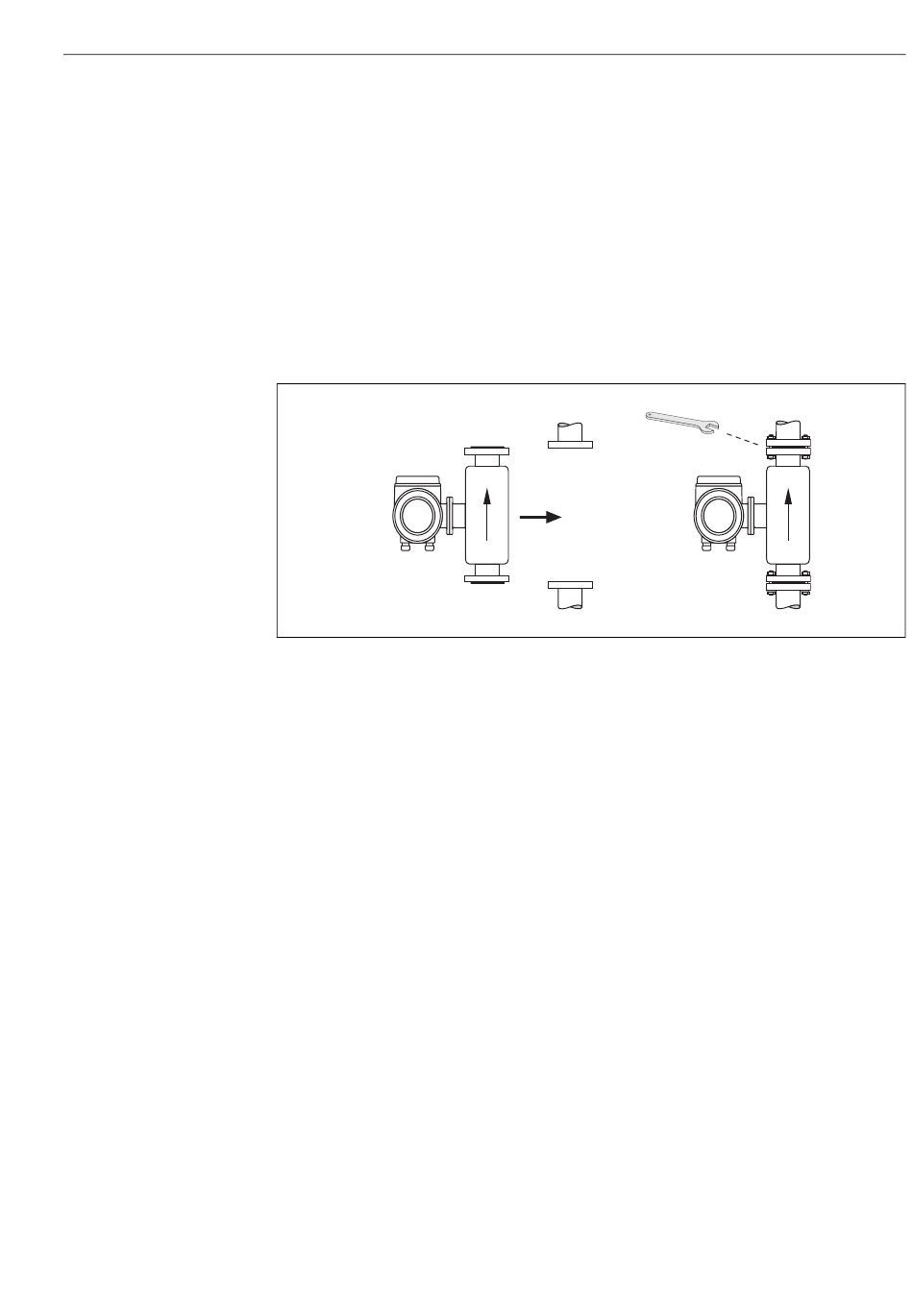

Fig. 18 : Montage capteur P
Joints
Lors du montage des joints tenir compte des points suivants :
• Revêtement PFA ou PTFE → en principe aucun joint n'est requis !
• Utiliser seulement des joint selon DIN EN 1514 -1 pour les brides DIN.
• Les joints mis en place ne doivent pas entrer dans la section de la conduite.
Attention !
Risque de court-circuit ! Ne pas utiliser de masse d'étanchéité conductrice comme le graphite ! Une
couche conductrice peut se former sur la paroi interne du tube de mesure et court-circuiter le signal
de mesure.
Câble de terre
• Si nécessaire il est possible de commander pour la compensation de potentiel des câbles de terre
spéciaux comme accessoires (→ ä 89).
• Des informations détaillées sur le thème de la compensation de potentiel et sur le montage de
câbles de terre figurent à la → ä 49
Montage
A0011908
