Proline Promag 53
"
!
Endress+Hauser
4.4 Protection
Les appareils satisfont à toutes les exigences selon protection IP 67 (NEMA 4X).
Afin d'assurer la protection IP 67 (NEMA 4X) après le montage sur site ou après une intervention,
les points suivants doivent être impérativement pris en compte :
• Les joints du boîtier doivent être placés propres et non endommagés dans la gorge. Le cas échéant
il convient de sécher les joints, de les nettoyer ou de les remplacer.
• Toutes les vis du boîtier ou du couvercle à visser doivent être serrées fortement.
• Les câbles utilisés pour le raccordement doivent répondre aux spécifications en matière de diamè-
tre extérieur → ä 112.
• Serrer fortement les raccords de câble, afin d'assurer l'étanchéité.
• Poser le câble en boucle devant l'entrée de câble (type "siphon" ). L'humidité éventuelle ne pourra
ainsi pas pénétrer via la traversée. En outre, implanter l'appareil de mesure de manière à ce que
les entrées de câble ne soient pas orientées vers le haut.
• Les entrées de câble non utilisées doivent être occultées de manière adéquate.
• La douille de protection utilisée ne doit pas être enlevée de l'entrée de câble.

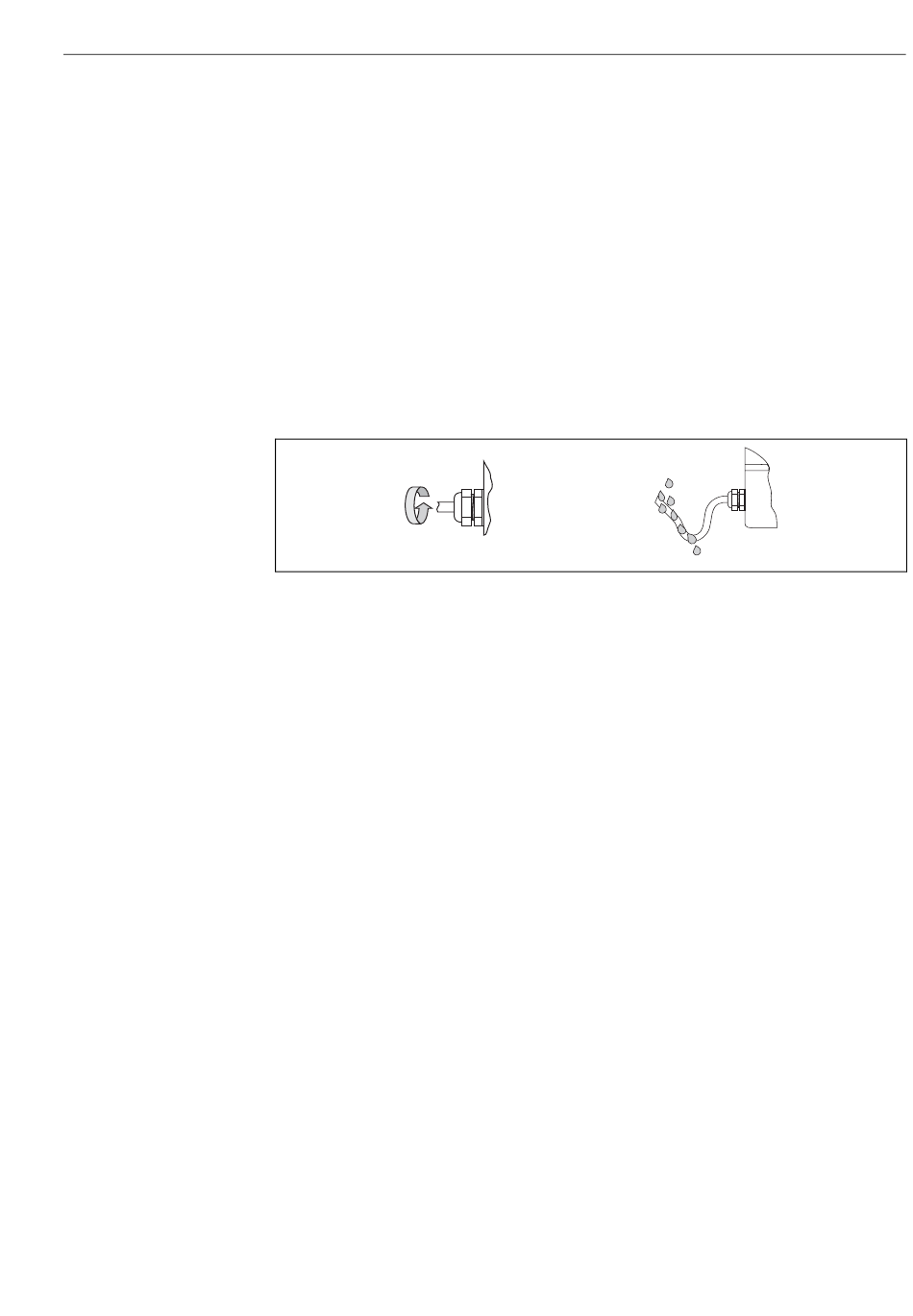

Fig. 40 : Conseils de montage pour les entrées de câble
Attention !
Les vis du boitier du capteur ne doivent pas être desserrées sous peine d'annuler la protection garan-
tie par Endress+Hauser.
Remarque !
Le capteur est également disponible en option en mode de protection IP 68 (immersion permanente
jusqu'à 3m (10 ft) de profondeur). Le transmetteur est dans ce cas monté séparément du capteur !
a
Câblage
b
a0001914
