Endress+Hauser Proline Promag 53 Manuel De Mise En Service page 103

Proline Promag 53
Endress+Hauser
3
5.3
5.4
5.2
1.2
1
1.1

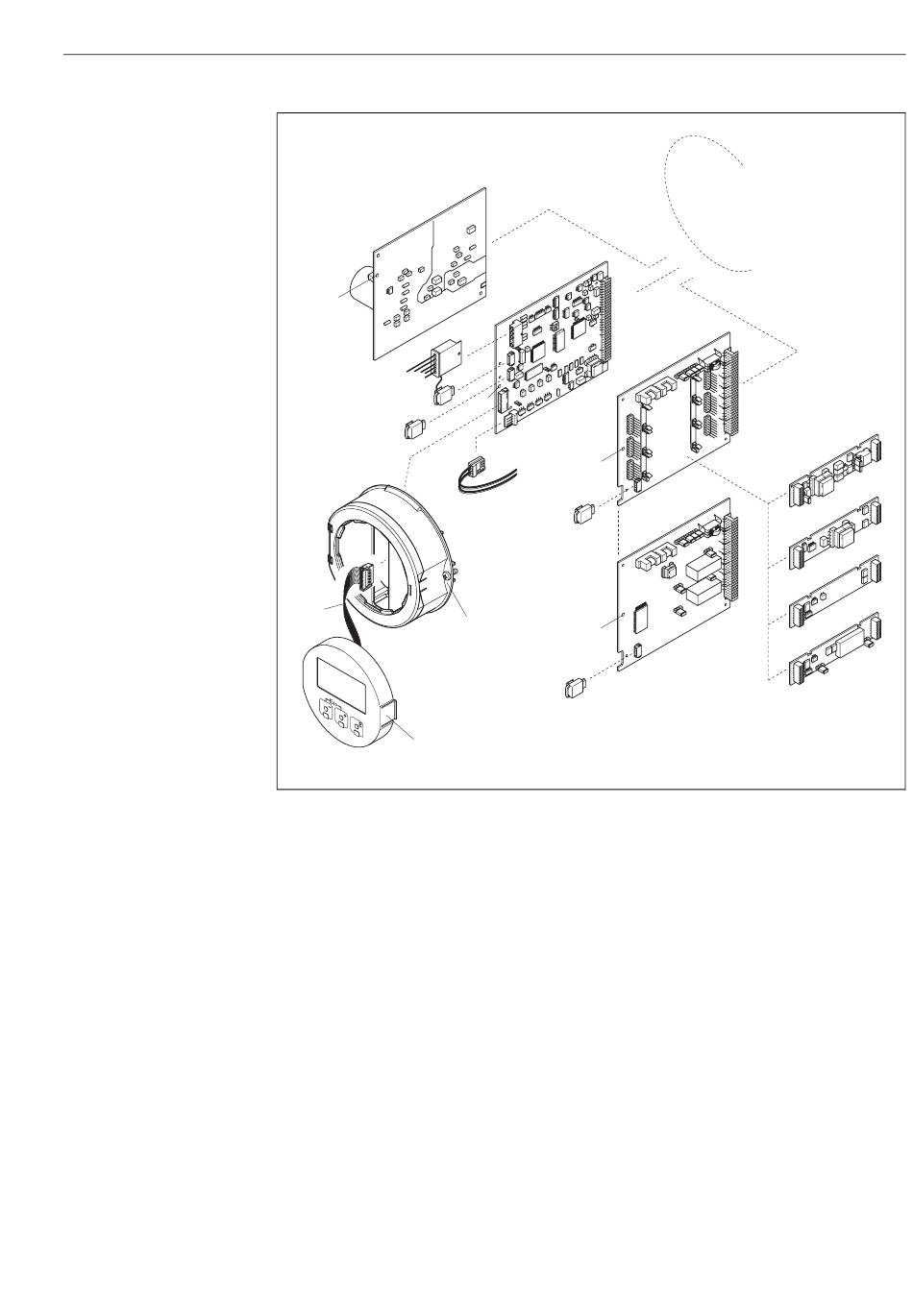

Fig. 58 : Boîtier de terrain : Montage et démontage des platines d'électronique
1 Affichage local
1.1 Touche de verrouillage
1.2 Câble nappe (module d'affichage)
2 Vis du couvercle du compartiment de l'électronique
3 Ouverture de secours pour le montage/démontage de platines
4 Platine alimentation
5 Platine ampli
5.1 Câble signal électrodes (capteur)
5.2 Câble signal courant (capteur)
5.3 S-DAT (mémoire de données capteur)
5.4 T-DAT (mémoire de données transmetteur)
6 Platine E/S (modifiable)
6.1 F-Chip (chip de fonction pour soft optionnel)
6.2 Sous-modules embrochables (entrées/sorties)
7 Platine E/S (non modifiable)
7.1 F-Chip (chip de fonction pour soft optionnel)
4
5
5.1
3
3
6.1
2
3
7.1
Suppression de défauts
6
T 2
P U
U T
T / O
P U
I N
T 3
P U
U T
T / O
P U
6.2
I N
T 4
P U
U T
T / O
P U
I N
7
A0002656
103
