Proline Promag 53
!
"
Endress+Hauser
3.3 Montage
3.3.1 Montage capteur W
Remarque !
Les vis, écrous, joints etc ne sont pas compris dans la livraison et doivent être fournis par l'utilisateur.
Le capteur est monté entre les brides de la conduite :
• Tenir absolument compte des couples de serrage des vis nécessaires → ä 22
• Lors de l'utilisation de disques de masse, tenir compte des conseils de montage.

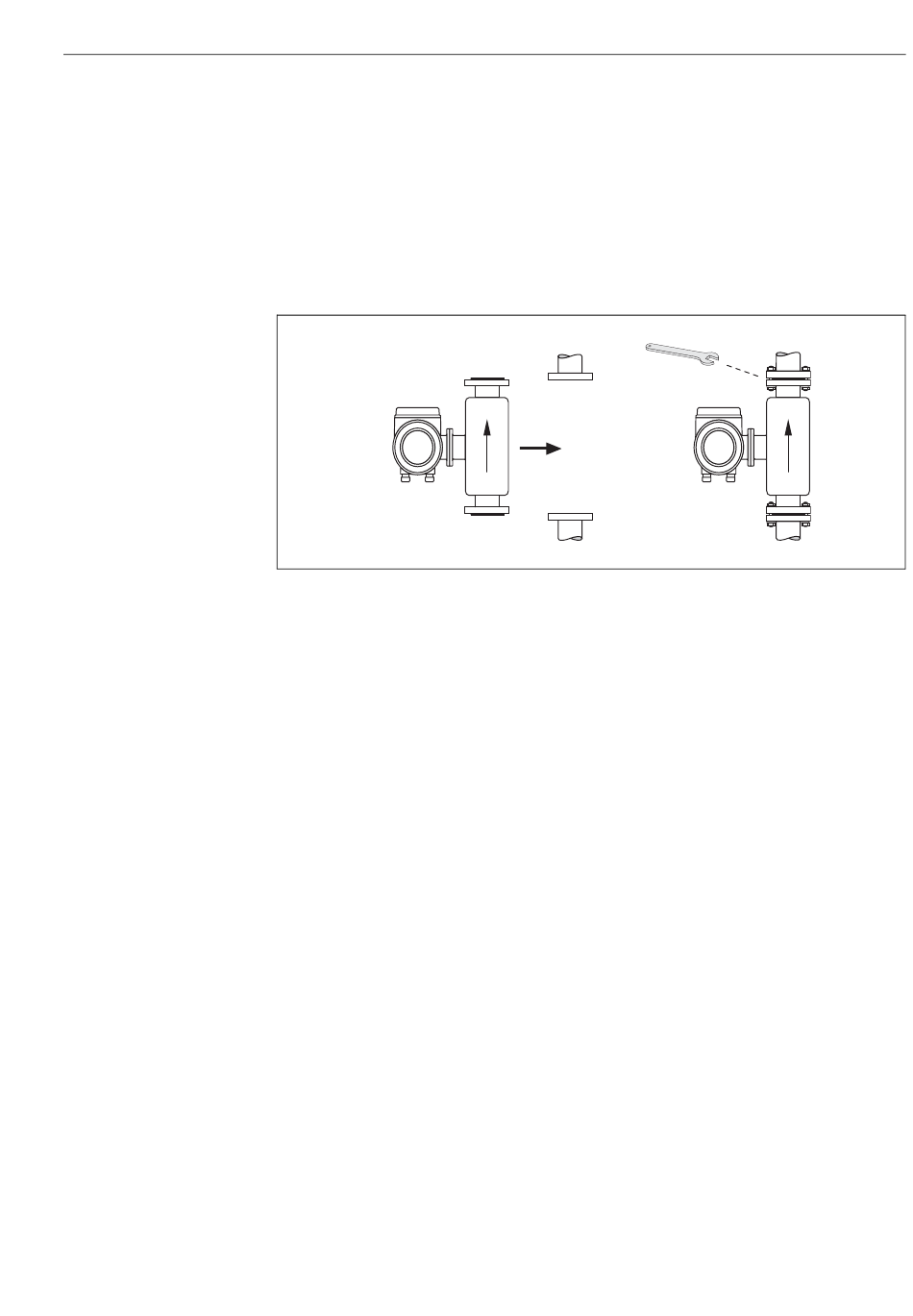

Fig. 17 : Montage capteur W
Joints
Lors du montage des joints tenir compte des points suivants :
• Revêtement ébonite → il faut toujours des joints supplémentaires !
• Revêtement polyuréthane → en principe aucun joint n'est nécessaire.
• Utiliser seulement des joint selon DIN EN 1514 -1pour les brides DIN.
• Les joints mis en place ne doivent pas entrer dans la section de la conduite.
Attention !
Risque de court-circuit ! Ne pas utiliser de masse d'étanchéité conductrice comme le graphite !
Une couche conductrice peut se former sur la paroi interne du tube de mesure et court-circuiter le
signal de mesure.
Câble de terre
• Si nécessaire il est possible de commander pour la compensation de potentiel des câbles de terre
spéciaux comme accessoires (→ ä 89).
• Des informations détaillées sur le thème de la compensation de potentiel et sur le montage de
câbles de terre figurent à la → ä 49
Montage
A0011908
21
