Proline Promag 53
!
!
!
Endress+Hauser
6.3.2 Quick Setup "Débit pulsé"
Remarque !
Le Quick Setup "Débit pulsé" est seulement disponible si l'appareil de mesure dispose d'une sortie
courant ou impulsion/fréquence.
Lors de l'utilisation de types de pompes à débit pulsé, comme les pompes à piston, à flexible, excen-
triques etc, le débit est par moment fortement variable. Dans ce cas on peut également obtenir des
débits négatifs en raison du volume de fermeture ou de la non-étanchéité de vannes.
Remarque !
Avant de procéder au Quick Setup "Débit pulsé" il faut effectuer le Quick Setup "Mise en
service"→ ä 73.
A
Q
1
Q
3

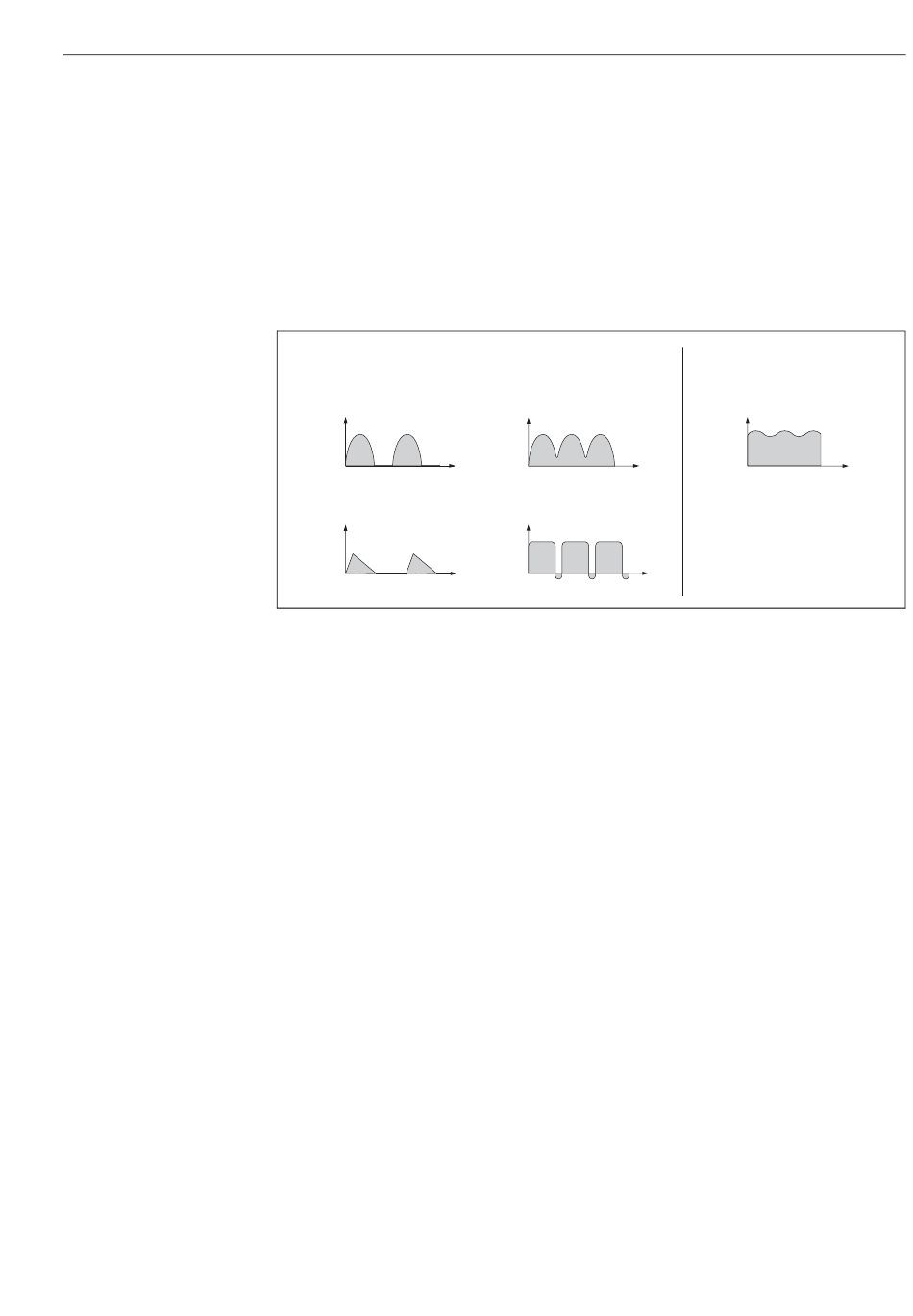

Fig. 48 : Caractéristiques de débit de différents types de pompes
A avec débit fortement pulsé
B avec débit faiblement pulsé
1 Pompe excentrique monocylindrique
2 Pompe excentrique bicylindrique
3 Pompe magnétique
4 Pompe péristaltique, câble de liaison flexible
5 Pompe à piston multicylindrique
Débits fortement pulsés
Par le biais d'un réglage de différentes fonctions via le Quick Setup "Débit pulsé", il est possible de
compenser les variations de débit sur l'ensemble de la gamme de mesure et d'enregistrer correcte-
ment les débits pulsés. Le déroulement détaillé du menu Quick Setup figure dans la suite.
Remarque !
En cas d'incertitude quant à la caractéristique de débit exacte, il est recommandé dans tous les cas
de procéder à un Quick Setup "Débit pulsé".
Débits faiblement pulsés
En présence de variations de débit faibles, par ex. lors de l'utilisation de pompes à roue dentée,
tri- ou multicylindriques, la réalisation d'un Quick Setup n'est pas absolument indispensable.
Dans de tels cas il est cependant recommandé d'adapter les fonctions suivantes (voir manuel "Des-
cription des fonctions") aux conditions présentes sur site, afin d'obtenir un signal de sortie stable et
toujours identique.
• Amortissement système de mesure : Fonction "AMORTISS. AFFICH." → Augmenter la valeur
• Amortissement sortie courant : Fonction "CONSTANTE DE TEMPS" → Augmenter la valeur
Q
2
t
Q
4
t
Mise en service
B
Q
5
t
t
t
A0001213
