9.6.3 Remplacement de l'électrode de rechange
Le capteur Promag W (DN 350...2000; 14"...78") est livrable en option avec des électrodes de
rechange. Cette construction permet de remplacer et de nettoyer les électrodes de mesure en
conditions de process.
1
8
11
6
9

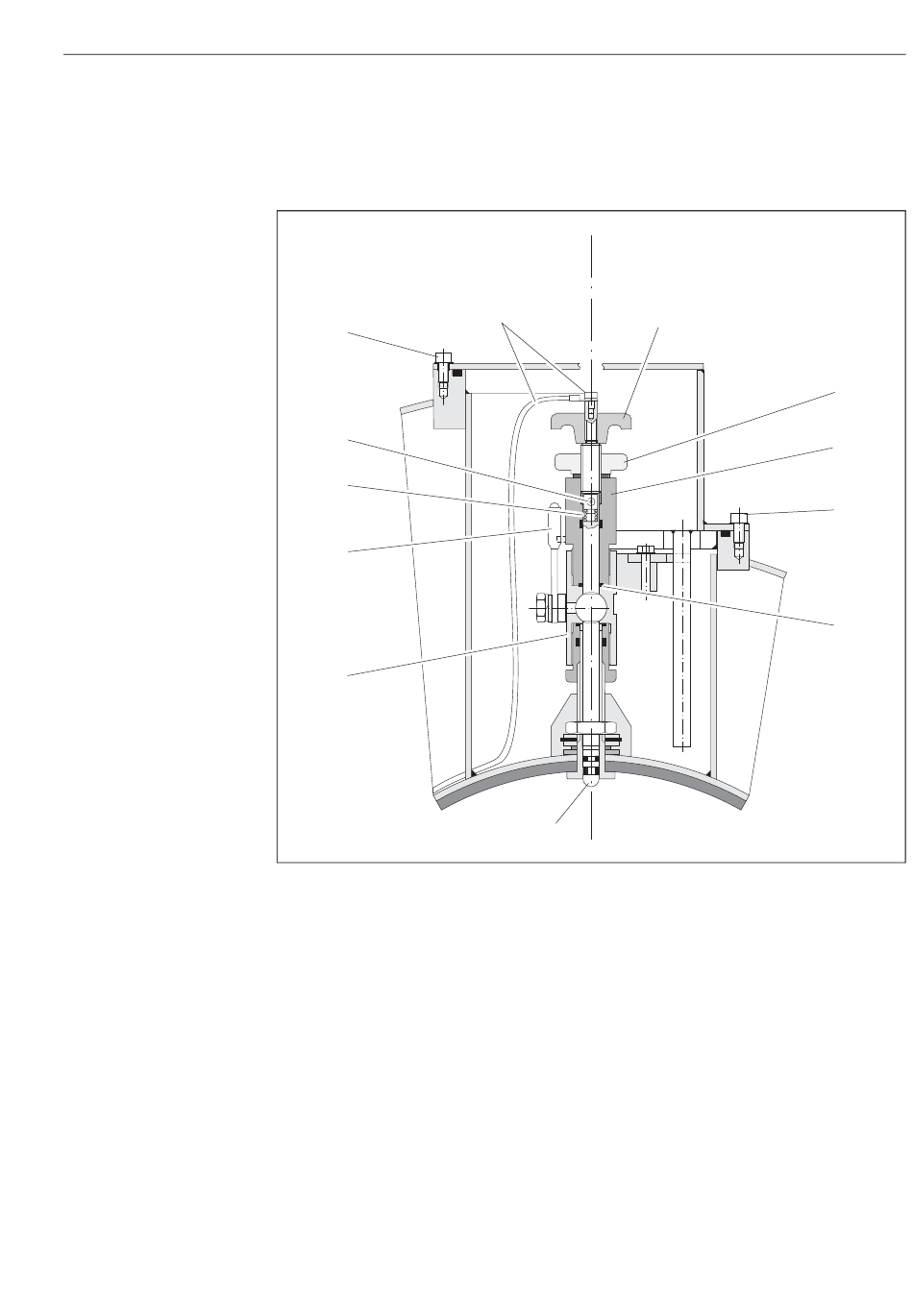

Fig. 61 : Dispositif de remplacement pour les électrodes de rechange
Vue A = DN 1200...2000 (48"...78")
Vue B = DN 350...1050 (14"...42")
1 Vis cylindrique à six pans creux
2 Poignée
3 Câble d'électrode
4 Ecrou moleté (contre-écrou)
5 Electrode de mesure
6 Robinet de fermeture (robinet à boisseau)
7 Cylindre de maintien
8 Boulons de verrouillage (poignée)
9 Boitier du robinet à boisseau
10 Joint (cylindre de maintien)
11 Ressort à spirale
A
3
5
Suppression de défauts
B
2
4
7
1
10
a0004447
