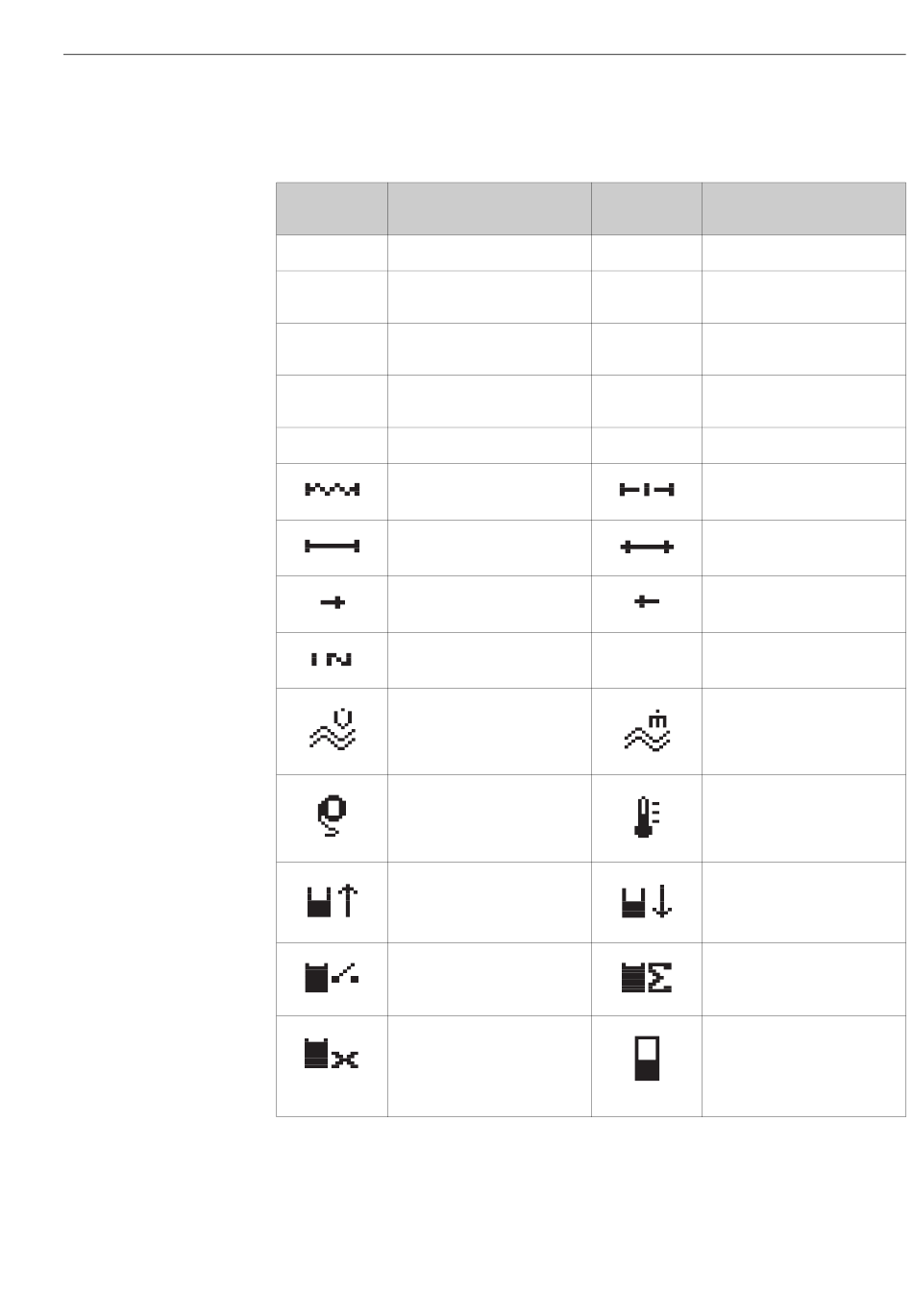

5.1.3 Symboles d'affichage
Les symboles représentés dans la zone d'affichage gauche facilitent la lecture et la reconnaissance
de grandeurs de mesure, de l'état de l'appareil et de messages erreurs sur site par l'utilisateur.
Symbole Signification
d'affichage
S Erreur système
$
Message alarme
(avec effet sur les sorties)
| 1...n Sortie courant 1...n ou
Entrée courant
F 1...n Sortie fréquence 1...n
Σ 1...n
Totalisateur 1...n
Mode mesure :
DEBIT PULSE
a0001181
Mode mesure :
STANDARD
a0001183
Mode comptage totalisateur :
positif
a0001185
Entrée signal
(entrée courant ou auxiliaire)
a0001187
Débit volumique
a0001188
Densité du produit
a0001200
Quantité dosée positive
a0001201
Quantité dosée
a0001203
Totalisateur dosages (x fois)
a0001205
Symbole Signification
d'affichage
P Erreur process
! Message avertissement
(sans effet sur les sorties)
P 1...n Sortie impulsion 1...n
S 1...n Sortie état/relais 1...n ou entrée
état
Mode mesure :
SYMETRIE (bidirectionnel)
a0001182
Mode comptage totalisateur :
BILAN (positif et négatif)
a0001184
Mode comptage totalisateur :
négatif
a0001186
Débit massique
a0001195
Température du produit
a0001207
Quantité dosée négative
a0001202
Quantité dosée totale
a0001204
Configuration via commande à dis-
tance Commande active d'appareil
via :
HART, par ex. FieldCare, Field
a0001206
Xpert
Configuration
