Proline Promag 53
"
Endress+Hauser
3.2.3 Implantation
Par une implantation optimale il est possible d'éviter les bulles d'air ou poches de gaz ainsi que les
dépôts dans la conduite. Promag offre cependant des fonctions et outils supplémentaires pour pou-
voir mesurer correctement les produits difficiles :
• Fonction de nettoyage des électrodes (ECC) afin d'éviter la formation de dépôts conducteurs, par
ex. avec des produits colmatants (voir "Description des fonctions")
• Détection présence produit (DPP) sur des tubes de mesure partiellement remplis ou dans le cas
de produits ayant tendance à dégazer (→ ä 86)

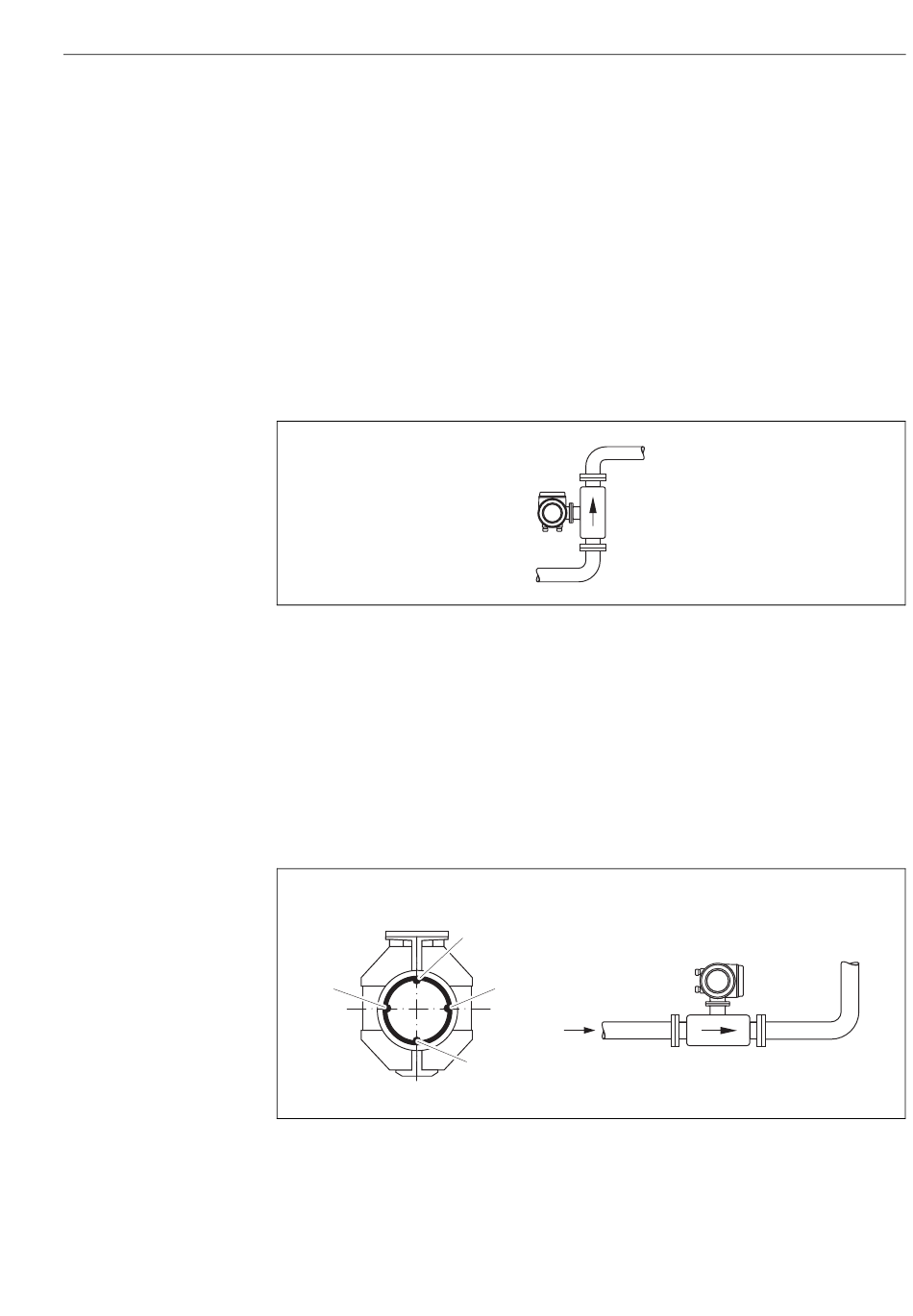

Implantation verticale
L'implantation verticale est optimale dans les cas suivants :
• Dans le cas de systèmes de conduites vidangeables ou lors de l'utilisation de la détection présence
produits.
• Dans le cas de boues à teneur en sable ou roches, dont les particules solides sédimentent.
Fig. 10 : Implantation verticale
Implantation horizontale
L'axe des électrodes devrait être horizontal. Une brève isolation des deux électrodes de mesure en
raison de bulles d'air est ainsi évitée.
Attention !
La détection présence produit fonctionne correctement en cas d'implantation horizontale, lorsque
le boîtier du transmetteur est orienté vers le haut (voir figure). Dans le cas contraire il n'est pas
garanti que la détection présence produit réagisse vraiment en cas de tube de mesure partiellement
rempli.
A
2
Fig. 11 : Implantation horizontale
1 Electrode DPP pour la détection présence produit/tube vide (non disponible pour l'option "seulement électrode
de mesure", pas pour Promag H, DN 2...15 (1/12"...½"))
2 Electrodes de mesure
3 Electrode de référence pour la compensation de potentiel (non disponible pour l'option "seulement électrode de
mesure", pas pour Promag H)
1
2
A
3
Montage
A0011903
A0011904
15
