Configuration
54
5.1.1 Affichage (mode de fonction)
La zone d'affichage comprend au total trois lignes sur lesquelles sont affichées les valeurs mesurées
et/ou les grandeurs d'état (sens d'écoulement, bargraph etc). L'utilisateur a la possibilité de modifier
l'affectation des lignes de l'affichage et de les adapter en fonction de ses besoins (→ voir Manuel
"Description des fonctions").
Multiplexage :
A chaque ligne peuvent être affectées deux grandeurs d'affichage différentes. Celles-ci apparaissent
dans l'affichage alternativement toutes les 10 secondes.
Messages erreur :
Affichage et représentation d'erreurs de système/de process

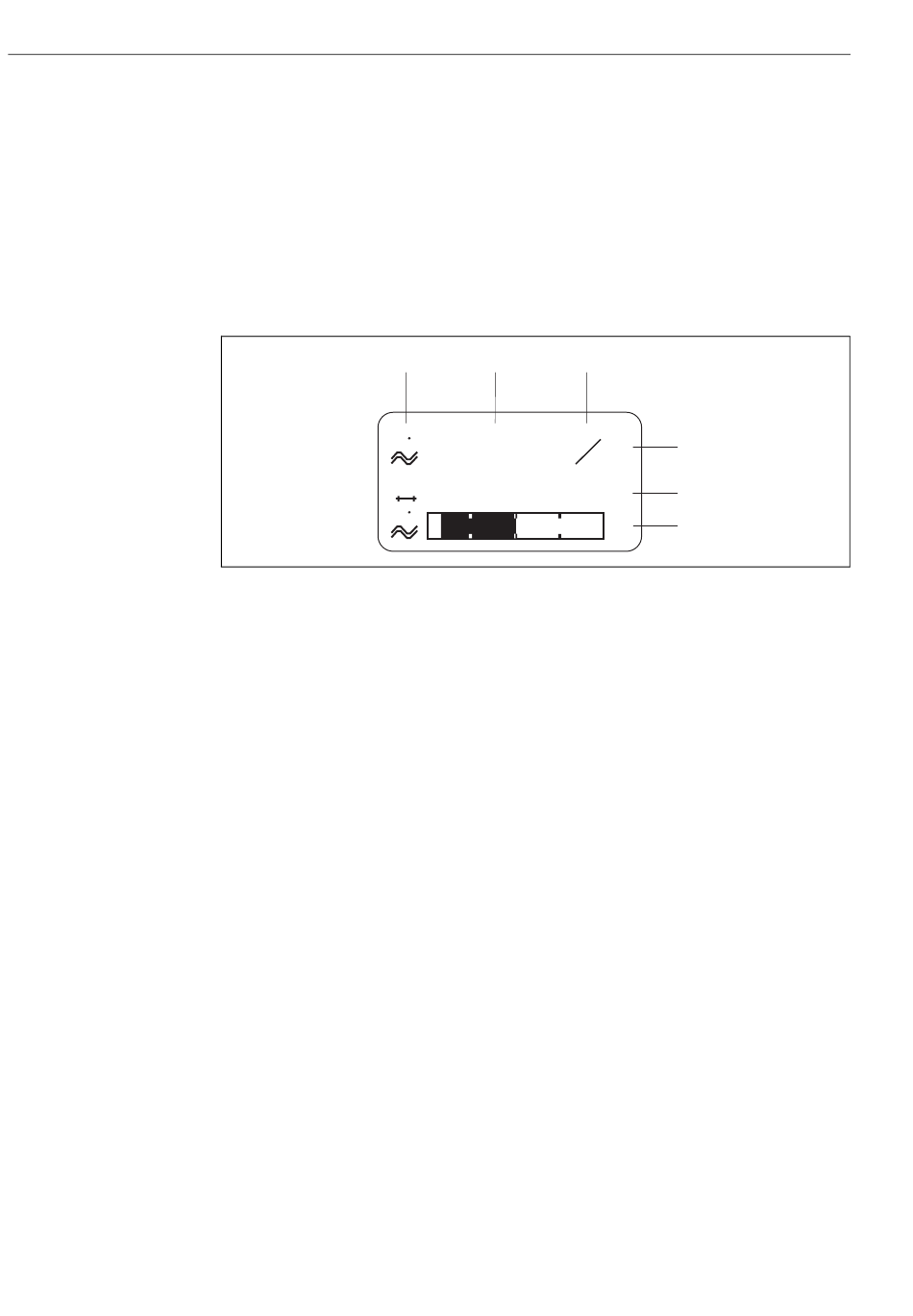

Fig. 42 : Exemple d'affichage pour le mode de mesure (position HOME)
1 Ligne principale : représentation des valeurs mesurées principales, par ex. débit
2 Ligne additionnelle : représentation de valeurs mesurées et d'état supplémentaires, par ex. état des totalisateurs
3 Ligne d'info : représentation d'autres informations relatives aux grandeurs de mesure et d'état,
par ex. représentation du débit sur un bargraph
4 Zone d'affichage "Symboles info" : Dans cette zone d'affichage apparaissent sous forme de symboles des informa-
tions complémentaires relatives aux valeurs mesurées affichées. Vue complète de tous les symboles et de leur signi-
fication : → ä 55
5 Zone d'affichage "Valeurs mesurées" : Dans cette zone apparaissent les valeurs mesurées actuelles.
6 Zone d'affichage "Unité de mesure" : Dans cette zone apparaissent les unités de mesure/ de temps réglées pour
les valeurs mesurées.
5.1.2 Fonctions complémentaires d'affichage
Selon l'option commandée (F-CHIP
chage complémentaires.
Appareils sans logiciel de dosage :
A partir de la position HOME vous pouvez accéder au menu d'information suivant par l'activation
des touches OS :
• Etats des compteurs totalisateurs (y compris dépassement)
• Valeurs et états réels d'entrées/sorties existantes
• N° repère de l'appareil librement définissable)
OS → Interrogation de certaines valeurs dans le menu info
X (Touche Esc) → Retour à la position HOME
Appareil avec logiciel de dosage :
Pour les appareils avec logiciel de dosage (F-CHIP,
conséquence, il est possible d'effectuer des process de dosage directement par le biais de l'affichage
local.
Une description précise figure à la
4 5
+24.502
v
S
+1863.97
3
v
–50 +50
→
ä 87), l'affichage local dispose de fonctionnalités d'affi-
→
→
ä 56.
Proline Promag 53
→
ä 59
6
x
1
y
y
x
2
%
3
ä 87) et ligne d'affichage configurée en
A0001173
