Montage
"
"
32
3.3.3 Montage capteur Promag H
Le capteur est livré, selon les indications à la commande, avec ou sans raccord process monté. Les
raccords process sont vissés à l'aide de 4 ou 6 vis à six pans creux sur le capteur.
Attention !
Selon l'application et la longueur de la conduite, il convient de prévoir un support ou une fixation
pour le capteur. Lors de l'utilisation de raccords process en matière synthétique, une fixation du cap-
teur s'avère absolument indispensable. Un set de montage correspondant peut être commandé sépa-
rément comme accessoire auprès d'Endress+Hauser (→ ä 89).

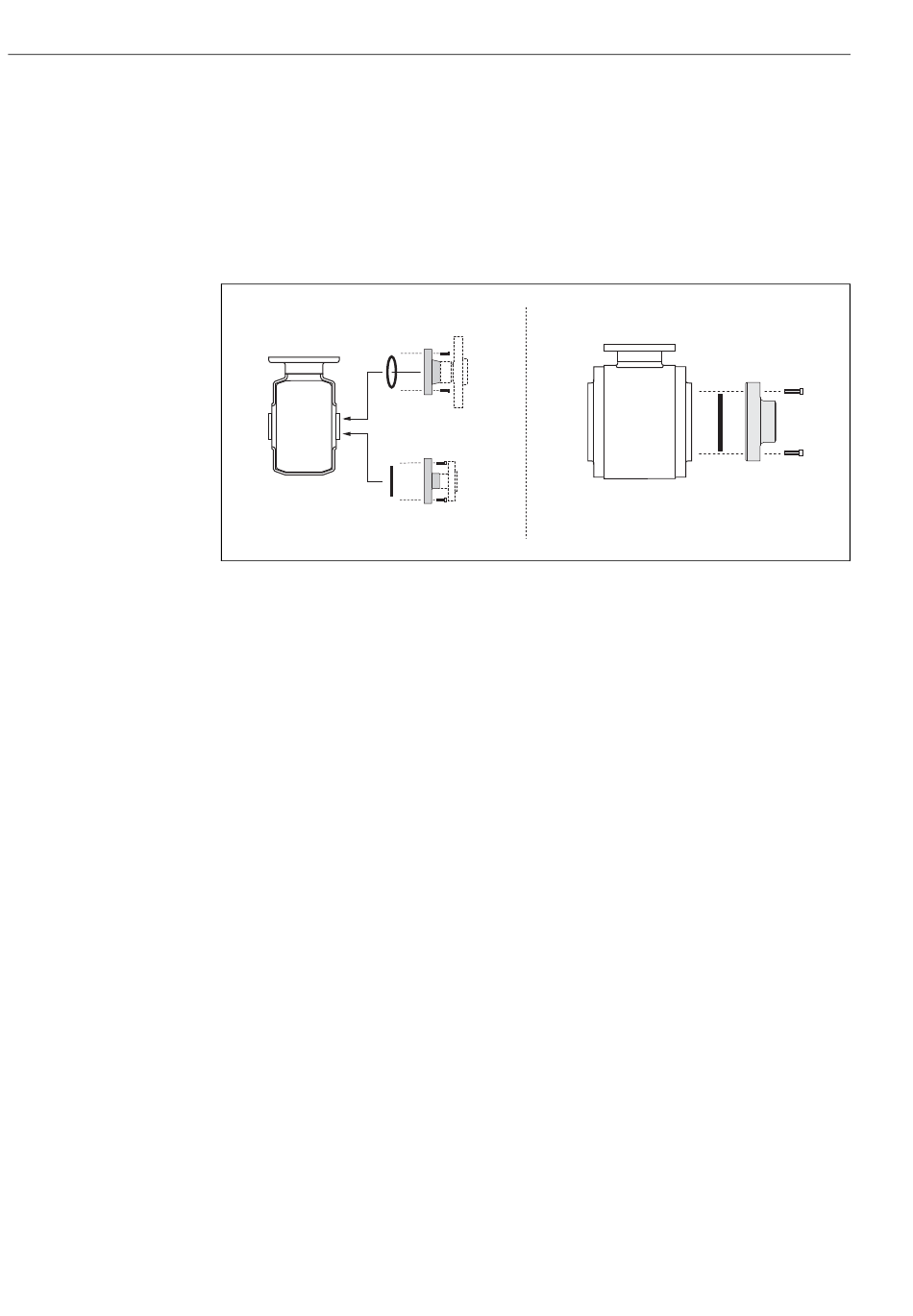

Fig. 20 : Raccords process Promag H; DN 2...25 / DN 40...100 (1/12"...1" / 1 ½"...4")
A = DN 2...25 (1/12"...1") / Raccords process avec joint torique
manchon à souder (DIN EN ISO 1127, ODT / SMS), bride (EN (DIN), ANSI, JIS), bride en PVDF (EN (DIN), ANSI, JIS),
filetage, taraudage, raccord de flexible, manchon à coller PVC
B = DN 2...25 (1/12"...1") / Raccords process avec joint moulé aseptique
manchon à souder (DIN 11850, ODT / SMS), clamp (ISO 2852, DIN 32676, L14 AM7),
raccord (DIN 11851, DIN 11864-1, SMS 1145), bride DIN 11864-2
C = DN 40...100 (1 ½"...4") / Raccords process avec joint moulé aseptique
manchon à souder (DIN 11850, ODT / SMS), clamp (ISO 2852, DIN 32676, L14 AM7),
raccord (DIN 11851, DIN 11864-1, ISO 2853, SMS 1145), bride DIN 11864-2
Joints
Lors du montage des raccords process il faut veiller à ce que les joints soient propres et bien centrés.
Attention !
• Dans le cas de raccords process métalliques, serrer fortement les vis. Le raccord process assure
une liaison métallique avec le capteur, si bien qu'un écrasement du joint est garanti.
• Dans le cas de raccords process en matière plastique, il convient de respecter les couples de ser-
rage max. des vis pour des filetages graissés (7 Nm/5,2 lbf ft). Dans le cas de brides synthétiques
placer toujours un joint entre le raccord et la contre-bride.
• Selon l'application il convient de remplacer périodiquement les joints, notamment lors de l'utili-
sation de joints moulés (version aseptique) !
La fréquence de remplacement dépend du nombre de cycles de nettoyage et des températures du
produit et du nettoyage. Les joints de remplacement peuvent être commandés comme accessoires
→ ä 89.
A
B
Proline Promag 53
C
a0004301
