3.3.6 Montage boîtier mural
Le boitier mural peut être monté de différentes manières :
• Montage mural direct
• Montage en armoire électrique (avec set de montage séparé, accessoires)→ ä 38
• Montage sur tube (avec set de montage séparé, accessoires)→ ä 38
Attention !
• Pour le point d'implantation, veiller à ce que la gamme de température ambiante admissible soit
respectée (voir plaque signalétique ou → ä 114). Monter l'appareil à un endroit ombragé. Eviter
le rayonnement solaire direct.
• Monter le boitier mural de manière à ce que les entrées de câbles soient orientées vers le bas.
Montage mural direct
1. Préparer les perçages conformément à la figure.
2. Dévisser le couvercle du compartiment de raccordement (a).
3. Faire passer les deux vis de fixation (b) à travers les perçages correspondants (c).
– Vis de fixation (M6) : max. Ø 6,5 mm (0,24")
– Tête de vis : max. Ø 10,5 mm (0,4")
4. Monter le boîtier du transmetteur sur le mur comme représenté.
5. Visser le couvercle du compartiment de raccordement (a) à nouveau sur le boîtier du transmet-
teur.
90 (3.54)

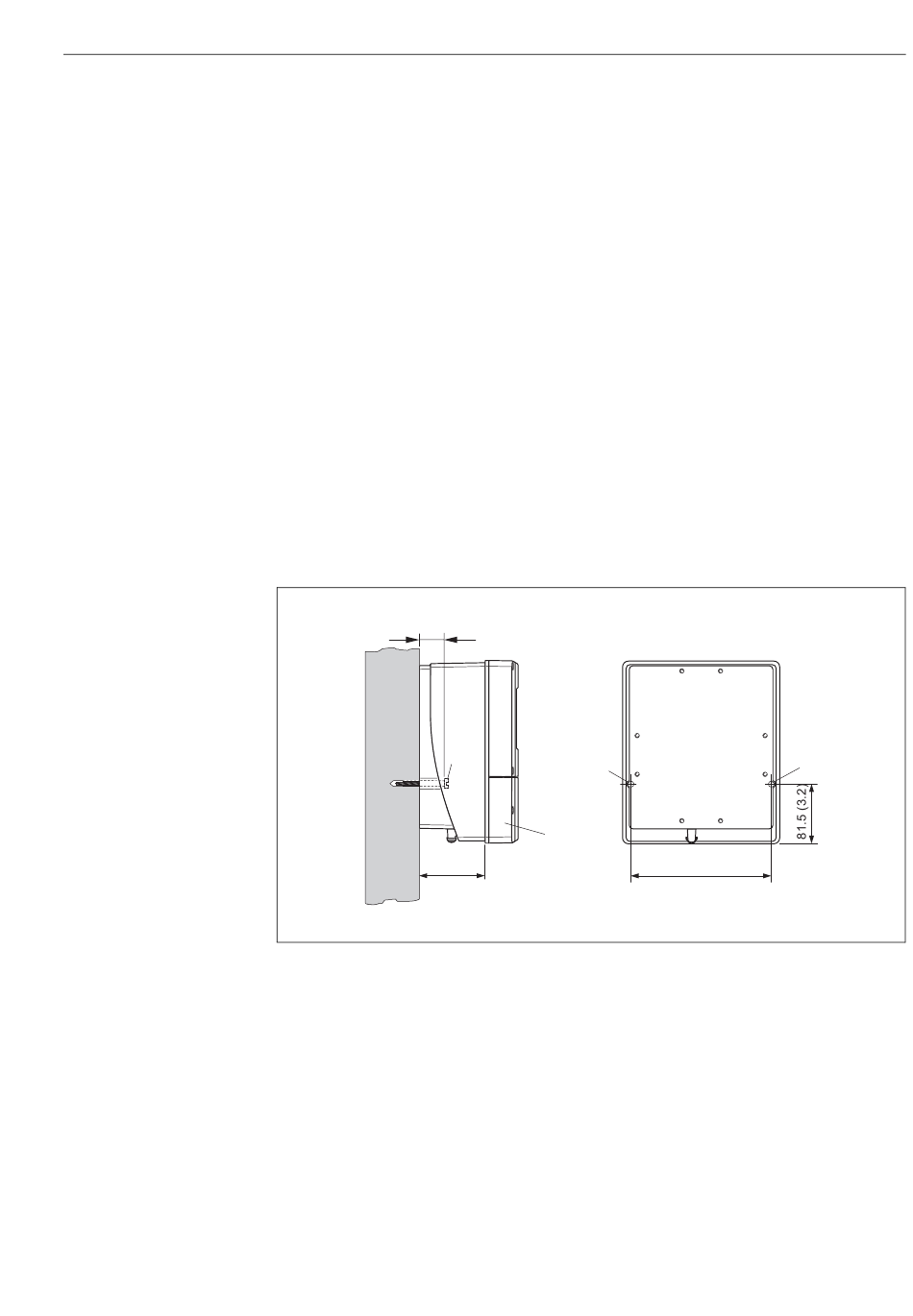

Fig. 25 : Montage mural direct
35 (1.38)
b
c
a
c
192 (7.56)
mm (inch)
Montage
