SECCIÓN 3

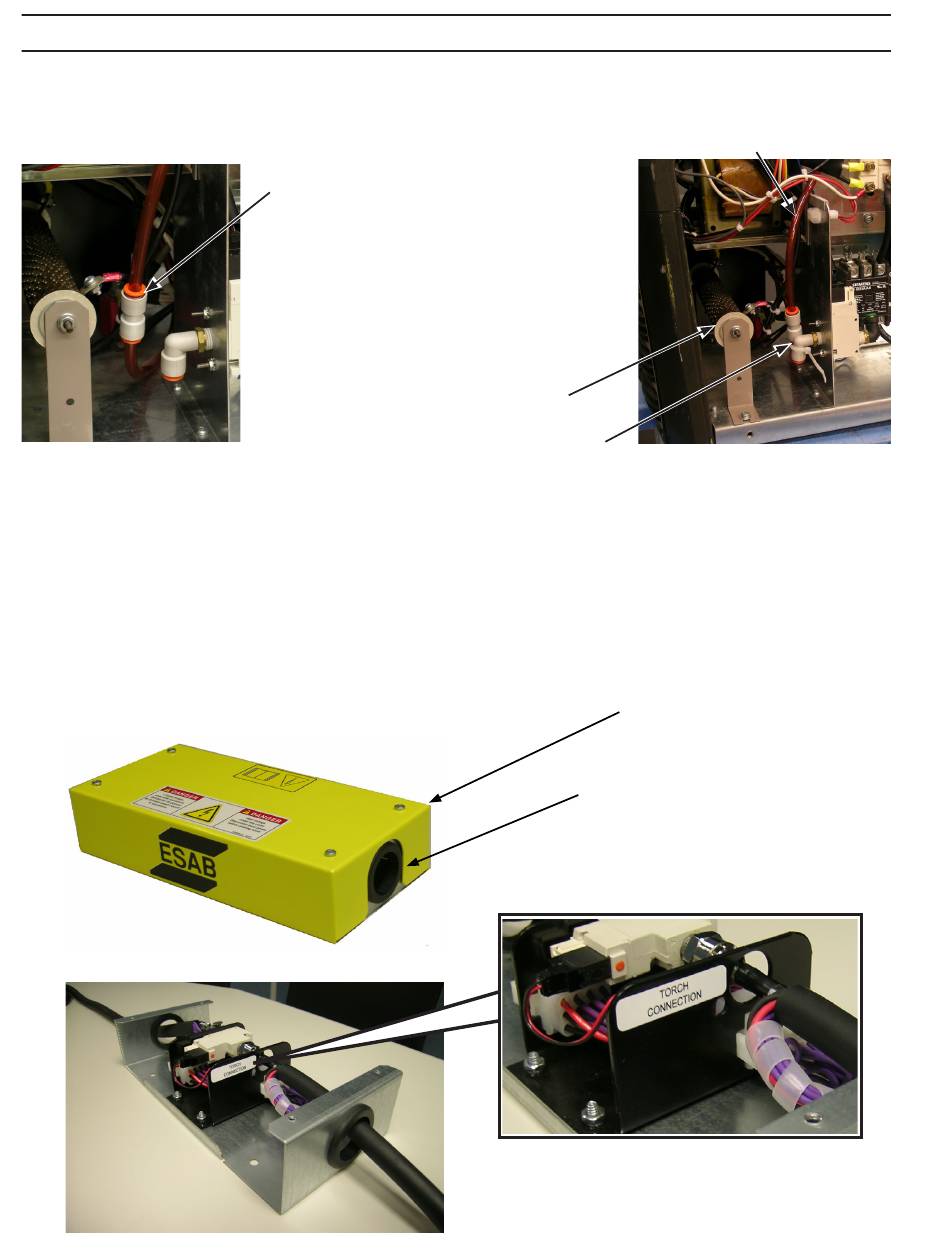

c. Redirija el tubo de aire de entrada por el lateral de salida.
d. Acople los extremos sueltos de los tubos de gas mediante la unión suministrada.
e. Fije el tubo para evitar contacto con el resistor en arco piloto.
f. Coloque en su lugar los paneles superior y derecho de la fuente de alimentación.
B. Montaje de la caja de juntas remota (RJB)
1. Con la cubierta retirada de la caja de juntas remota, monte la base en una ubicación rígida en la máquina
de corte, robot, o en otro objeto adecuado, mediante un mínimo de 2 de los orificios de montaje
proporcionados. Oriente la caja de manera que el cable de extensión se introduzca en el extremo de
la RJB no marcada para la conexión del soplete.
(d) Acople los extremos sueltos de
los tubos de gas
Nota importante:
Asegúrese de que los tubos están
ajustados en total seguridad como
mínimo a una pulgada (25 mm)
del resistir en arco piloto.
Resistor en arco piloto
96
(c) Redirija el tubo de aire de entrada
(e) Fije el tubo
Caja de juntas remota
Aberturas para cables de extensión y
del soplete (típicamente en cada extremo
de la caja de juntas remota)
INSTALACIÓN
