ODDÍL 3

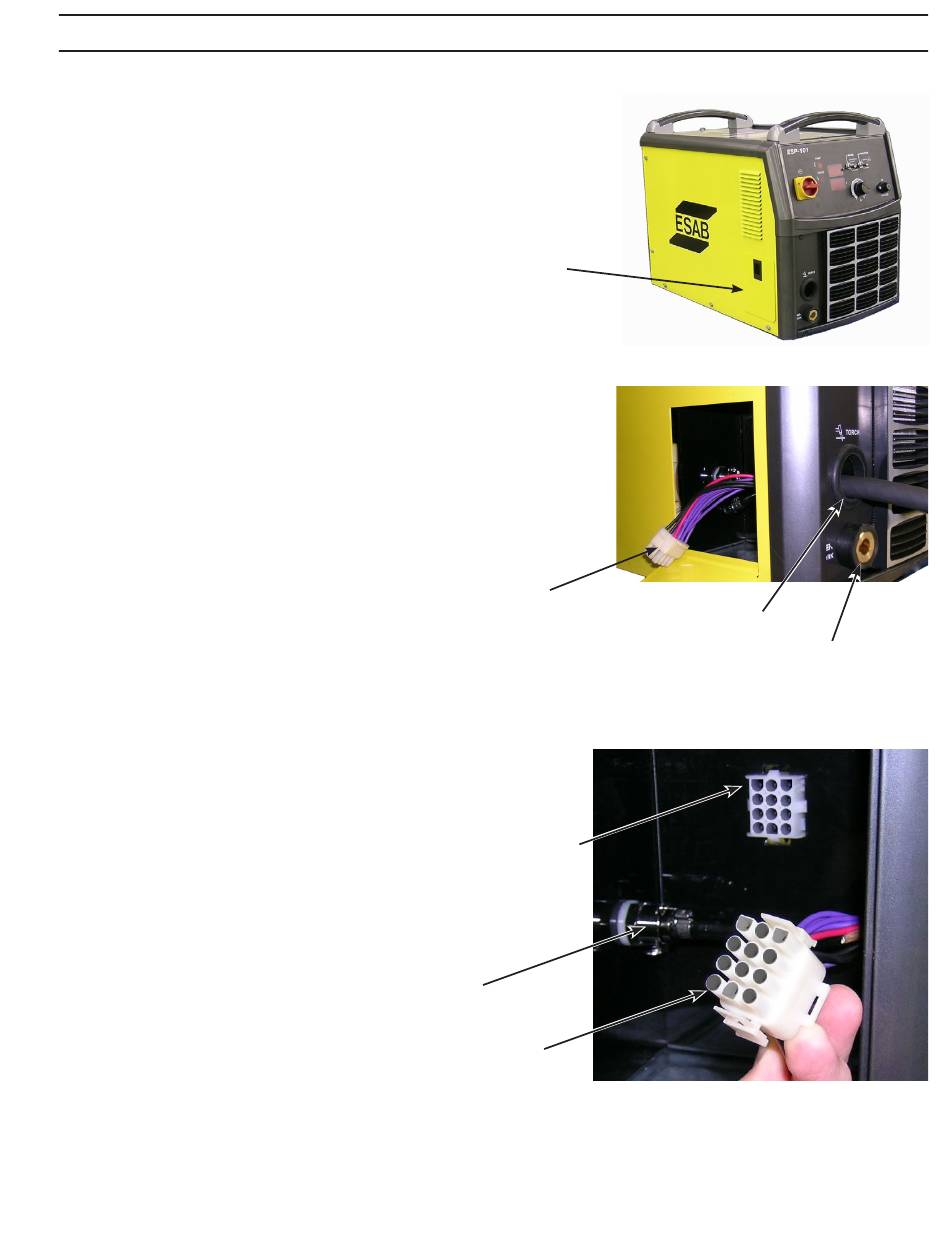

3.9 Instalace hořáku PT-37
1. Otevřete přístupové dvířka na levé straně zdroje ESP­101.
2. Kabel hořáku veďte přes přístupový otvor v přední části
konzoly.
3. Připojte zásuvku kabelu hořáku k zásuvce panelu. Pro správ­
né dosednutí zkontrolujte orientaci zásuvek.
4. Připojte přívod vzduchu na rychlospojku.
5. Zapojte zástrčku pracovního kabelu do zásuvky na přední
straně konzoly a pohybem po směru hodinových ručiček za­
jistěte.
6. Zavřete přístupová dvířka přívodu hořáku.
Přístupová dvířka přívodu hořáku
Zástrčka kabelu hořáku
Zásuvka panelu
Hadice vzduchu
Zástrčka kabelu hořáku
263
Přístupový otvor vedení hořáku
Zásuvka pracovního kabelu
INSTALACE
