SEZIONE 3
AVVERTENZA
3.5

Connessioni di ingresso primario

Le console ESP-101 460V sono dotate di
un cavo di alimentazione in ingresso di 15
piedi a 4 conduttori per
connessione trifase.
Consultare la sezione delle specifiche o la
piastra con i valori nominali.
A. 460V
B. 380-400V
LE SCOSSE ELETTRICHE POSSONO UCCIDERE! È NECESSARIO
ASSUMERE MISURE PRECAUZIONALI PER FORNIRE LA MASSIMA
PROTEZIONE POSSIBILE RISPETTO ALLE SCOSSE ELETTRICHE.
QUANDO SI ESEGUONO CONNESSIONI ALL'INTERNO DEL GENE-
RATORE, VERIFICARE CHE TUTTA LA CORRENTE SIA DISINSERITA
APRENDO L'INTERRUTTORE DI DISCONNESSIONE DI LINEA (A PARETE)
ED ESTRAENDO IL CAVO DI ALIMENTAZIONE DALL'UNITÀ.
FASE
L1
L2
L3
TERRA
CAVO DI ALIMENTAZIONE
INGRESSO PRIMARIO

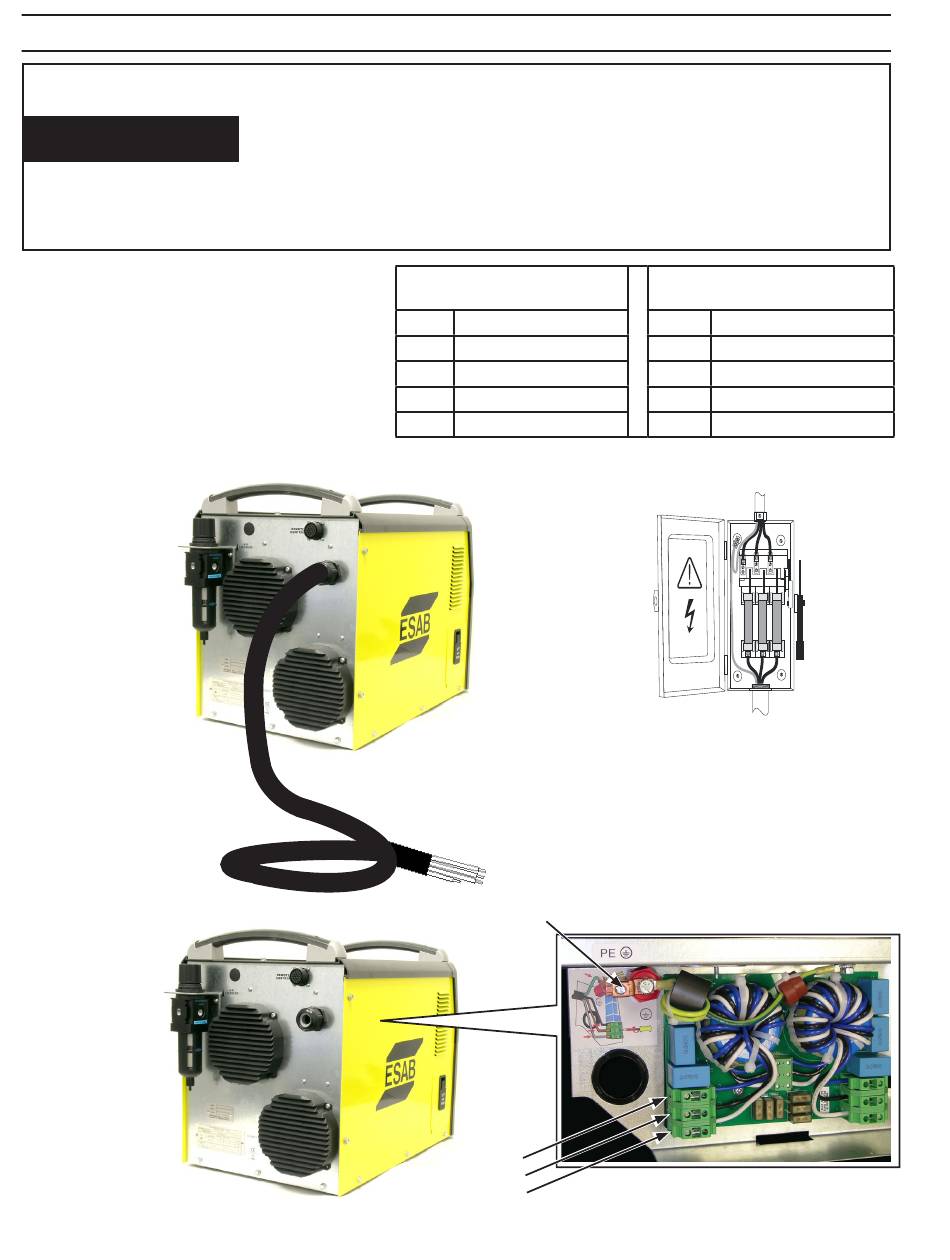

Figura 3-1. Connessioni di ingresso
UNITÀ STANDARD
(NON-CE)
3
Nero
Rosso
Bianco
Verde
INTERRUTTORE DI DISCONNESSIONE DELLA
LINEA DOTATO DI FUSIBILE DEL CLIENTE
TERRA
L3
L2
L1
152
INSTALLAZIONE
UNITÀ CE
(EUROPA)
FASE 3
L1 Marrone
L2 Nero
L3 Grigio
TERRA Verde/Giallo
(Consultare la tabella 3-1)
