SEÇÃO 4
F. Telas.
Voltímetro (SUPERIOR) - Exibe a tensão de saída CC.
Amperímetro (INFERIOR) - Exibe a configuração da corrente de saída.
As telas do voltímetro e do amperímetro exibem alternadamente o Modelo, o Teste e a versão do Software junto com
informações do código de ajuda (consulte a Seção 6.2 Lista de códigos de ajuda).
Quando a unidade é ligada inicialmente o Modelo, PIP (Peças no local) e a versão do software serão exibidos
rapidamente. A tela inferior então mostrará a configuração da corrente.
Se após a sequência inicial a tela não mostrar a configuração de corrente mas voltar a exibir o modelo "ESP-101", a
máquina detectou uma condição prematura do gatilho da tocha. Desacione o gatilho da tocha e ligue a máquina
novamente. (Como precaução de segurança, o ESP-101 não pode ser ligado com o gatilho da tocha acionado).
G. LâMPADA indicadora de Temp.
A lâmpada âmbar se acende para indicar a ocorrência de um superaquecimento interno, um dos interruptores térmicos
se abriu. O controle do usuário da fonte de alimentação será interrompido e a unidade se desligará para proteger
componentes críticos. Deixe a energia ligada para permitir que o ventilado resfrie a unidade. Depois de resfriada
até uma temperatura segura, o interruptor térmico se restabelecerá automaticamente e o controle de saída será
restaurado.
H. LâMPADA indicadora de falha.
A lâmpada vermelha se acende para indicar a ocorrência de um erro e que é necessário a atenção do operador. Consulte
o item F. Telas e consulte a Seção 6.2 Lista de códigos de ajuda.
A maioria dos sinais de falha permanecerá ligada por um mínimo de 10 segundos. A unidade se restabelecerá
automaticamente após as falhas serem apagadas, exceto para a proteção contra sobrecorrente.
Indicação de erro:
Será exibida uma mensagem de erro se for detectada uma operação inadequada. Err (Erro) é indicado na tela superior.
O código de Erro é indicado na tela inferior. Consulte a Seção 6.2 Lista de códigos de ajuda.
Observação importante:
Observação:
G

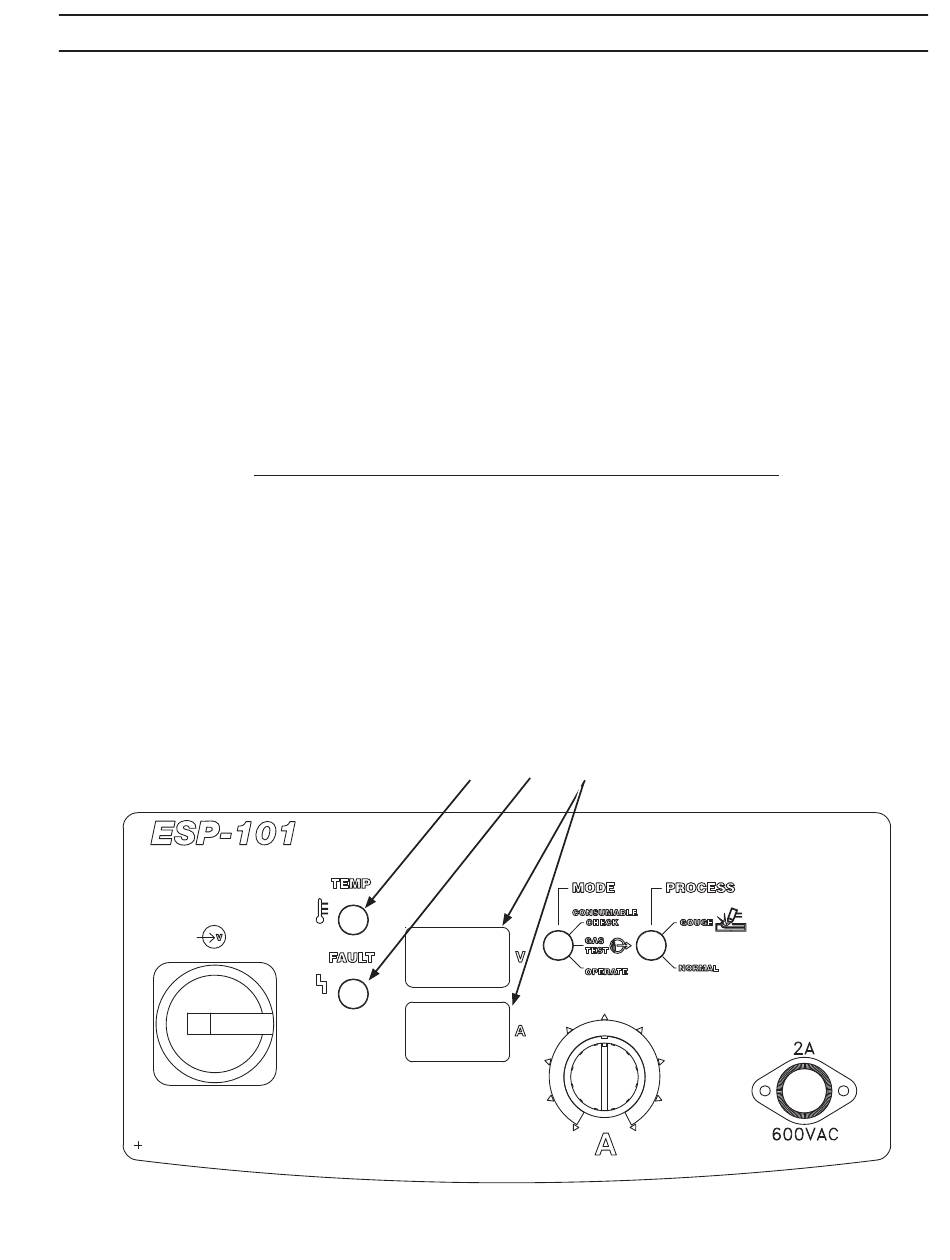

Figura 4-2b. Controles do ESP-101
135
H
F
OPERAÇÃO
