SECTION 3

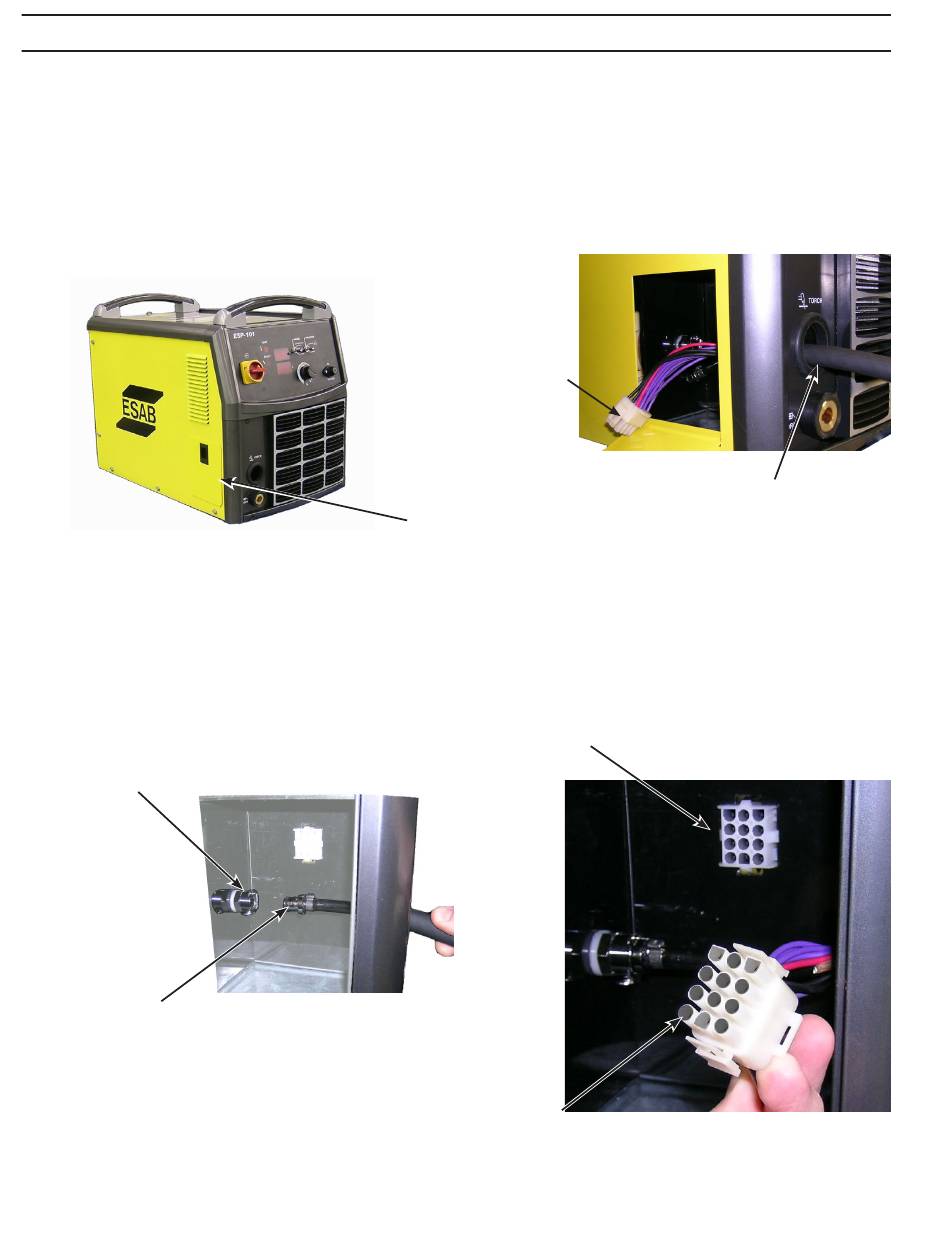

C. Connexion à l'ESP-101
Le câble d'extension est connecté à l'ESP-101 de la même manière que le chalumeau PT-37.
1. Ouvrez la porte d'accès du conducteur du câble d'extension située sur le côté gauche de l'ESP-101.
2. Introduisez le câble d'extension et le tuyau d'air par l'ouverture d'accès du câble d'extension à l'avant
de la console.
3. Connectez la prise mâle du câble d'extension (de la boîte de jonction distante) à la prise femelle.
Vérifiez l'orientation des prises afin de garantir une correspondance adéquate.
4. Connectez le tuyau d'air (de la boîte de jonction distante) au raccord à connexion rapide.
Raccord de connexion rapide
Tuyau d'air
5. Fermez la porte d'accès du conducteur du câble d'extension.
Câble d'extension
et tuyau d'air
Porte d'accès au conducteur
du câble d'extension
Prise sur le panneau
Prise mâle du câble
d'extension
64
INSTALLATION
Ouverture d'accès au
câble d'extension
