C. Commande du courant de sortie. Réglable de 20 à 100 ampères. Les repères de calibrage servent de guide au réglage
du courant. Pour les réglages, voir les tableaux des données de coupage dans le manuel du chalumeau.
D. SÉLECTEUR DE MODE.
1. VÉRIFICATION DES CONSOMMABLES (POSITION VERTICALE) - Dans cette position, l'installation et l'exploitation
appropriées des consommables sont vérifiées en envoyant plusieurs pouls gazeux dans le chalumeau. Le PIP (pièces
en place) est indiqué sur l'écran supérieur.
Un message d'erreur s'affiche si un fonctionnement inapproprié est détecté. L'abréviation Err (pour Erreur) est indiquée
l'écran supérieur. Le code d'erreur est indiqué l'écran inférieur. Voir la Section 6.2 Liste des codes d'aide.
Placez toujours l'interrupteur en position OPERATE avant de procéder à l'opération de coupage.
2. TEST DU GAZ (POSITION centrale) - L'écran d'affichage indique la pression d'air de débit. Le relevé de la pression est
indiqué sur l'écran inférieur. L'unité de pression de mesure est indiquée sur l'écran supérieur (PSI ou Bar). Voir la section
7.4 pour la sélection des unités de mesure de la pression d'air.
Le régulateur d'air doit être réglé à la pression recommandée avant de procéder aux opérations de coupage. Laissez l'air circuler
pendant quelques minutes. Ce faisant, toute condensation qui se serait accumulée pendant la période d'arrêt est dissipée.
Placez toujours l'interrupteur en position OPERATE avant de procéder à l'opération de coupage.
3. OPERATE (POSITION en bas) - Placez l'interrupteur dans cette position pour les opérations de coupage et de gougeage.
E. SÉLECTEUR DE PROCÉDÉ. Le sélecteur de procédé permet de sélectionner les caractéristiques de sortie de la source
d'alimentation en fonction du type de coupage utilisé.
1. Normal. Réglage de toutes les opérations de coupage de plaque standard. (L'arc pilote ne se rallume pas
automatiquement. Il a besoin d'un nouveau signal de démarrage).
2. Gougeage. Optimise la source d'alimentation des opérations de gougeage. Un gougeage a besoin de tensions d'arc
plus élevées. Dans ce mode, la source d'alimentation permet d'utiliser une tension opérationnelle plus élevée de l'arc
limitant le courant de sortie à 85 amps.
C D

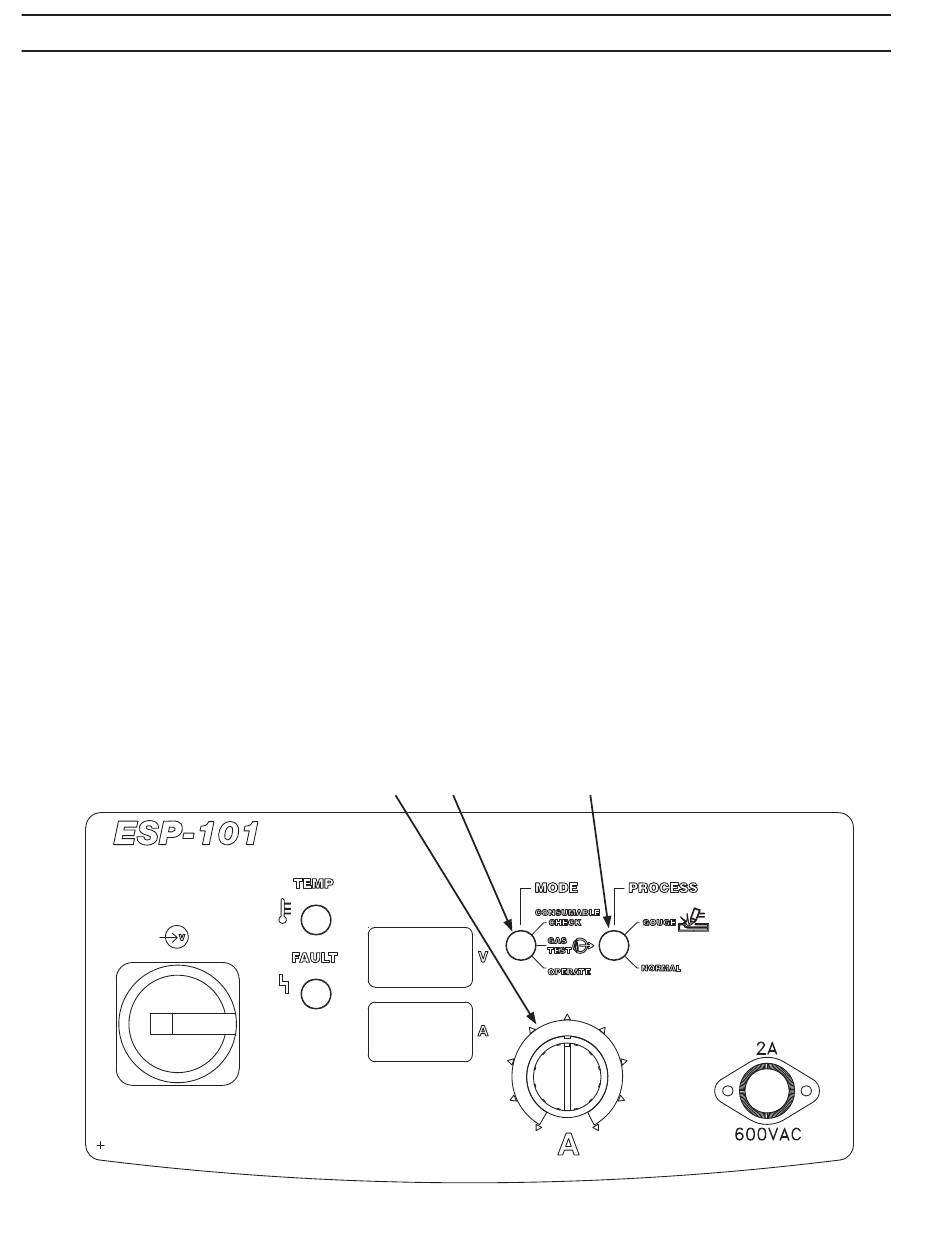

Figure 4-2a. Commandes de l'ESP-101
