SEÇÃO 3
ADVERTÊNCIA
3.5 Principais conexões de entrada
Os consoles ESP-101 460V são equipados
com cabos de alimentação de entrada de 4
condutores e aproximadamente 15 ft. para
conexão trifásica.
Consulte a seção de especificações ou a placa
de identificação.
A. 460V
B. 380-400V
CHOQUES ELÉTRICOS PODEM MATAR! DEVE-SE TOMAR AS MEDIDAS DE
PRECAUÇÃO PARA FORNECER PROTEÇÃO MÁxIMA CONTRA CHOQUES
ELÉTRICOS. CERTIFIQUE-SE DE QUE TODA A ENERGIA ESTEJA DESLIGADA
ABRINDO O INTERRUPTOR DE DESCONExÃO DE LINHA (PAREDE) E
DESCONECTANDO O CABO DE ALIMENTAÇÃO DA UNIDADE QUANDO
FOREM FEITAS CONExÕES DENTRO DA FONTE DE ALIMENTAÇÃO.
FASE
L1
L2
L3
TERRA
ENTRADA PRIMÁRIA
CABO DE ALIMENTAÇÃO

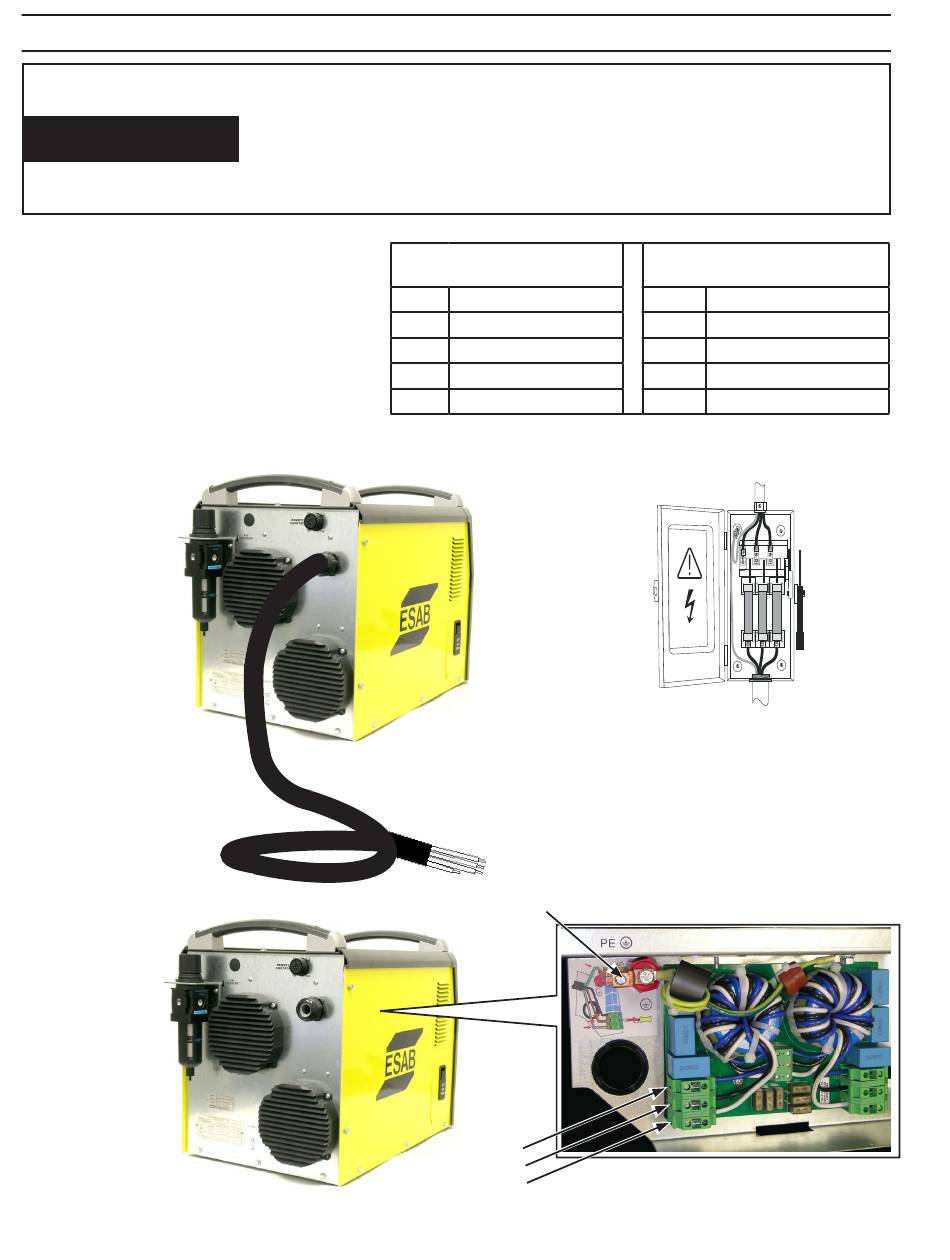

Figura 3-1. Conexões de entrada
UNIDADES PADRÃO
(NÃO CE)
3
Preto
Vermelho
Branco
Verde
TERRA
L3
L2
L1
118
INSTALAÇÃO
UNIDADES CE
(EUROPA)
FASE 3
L1 Marrom
L2 Preto
L3 Cinza
TERRA Verde/Ama
INTERRUPTOR DE DESCONEXÃO DE LINHA
COM FUSÍVEL DO CLIENTE
(Consulte a Tabela 3-1)
