SEÇÃO 3
3.5.1 Principais conexões de entrada do auto-transformador TUA2
Conexão de uma versão multitensão
A versão ESP-101 460V é equipada com um cabo de alimentação de entrada que pode ser usado para conectar a saída do
auto-transformador TUA2. Você pode usar o cabo de alimentação de entrada instalado pelo fabricante (4/c, tipo SO (90°C))
ou providenciar seus próprios fios de alimentação de entrada. Se você preferir seus próprios fios, certifique-se de que
sejam condutores de cobre isolados. É necessário ter três fios de alimentação (trifásico) e um fio terra. Consulte a Tabela 3-1
para informar-se sobre os condutores de entrada recomendados.
Tocha PT-37
4.5', 17', 25', 50'
Cabo de alimentação primário do ESP-101 até o auto-transformador TUA2
Etapa 1: Comece preparando o cabo de
alimentação, em seguida posicionando-o
no TUA2 como exibido.
Observação:
Descasque os fios L1, L2 e L3 com 3/8" (9,5 mm).
Descasque o fio terra com 1" (25,4 mm) ou
o terminal anel com 5/16".
Etapa 2: Passe o cabo de alimentação através do alívio de tensão superior do auto-transformador TUA2 como exibido
abaixo. Conecte os fios L1, L2 e L3 nos terminais de 460 V. Conecte o fio terra no prisioneiro de aterramento
dianteiro. Certifique-se de que todas as conexões estejam firmes. Não aperte demais o alívio de tensão.
Até o ESP-101
460 V
console

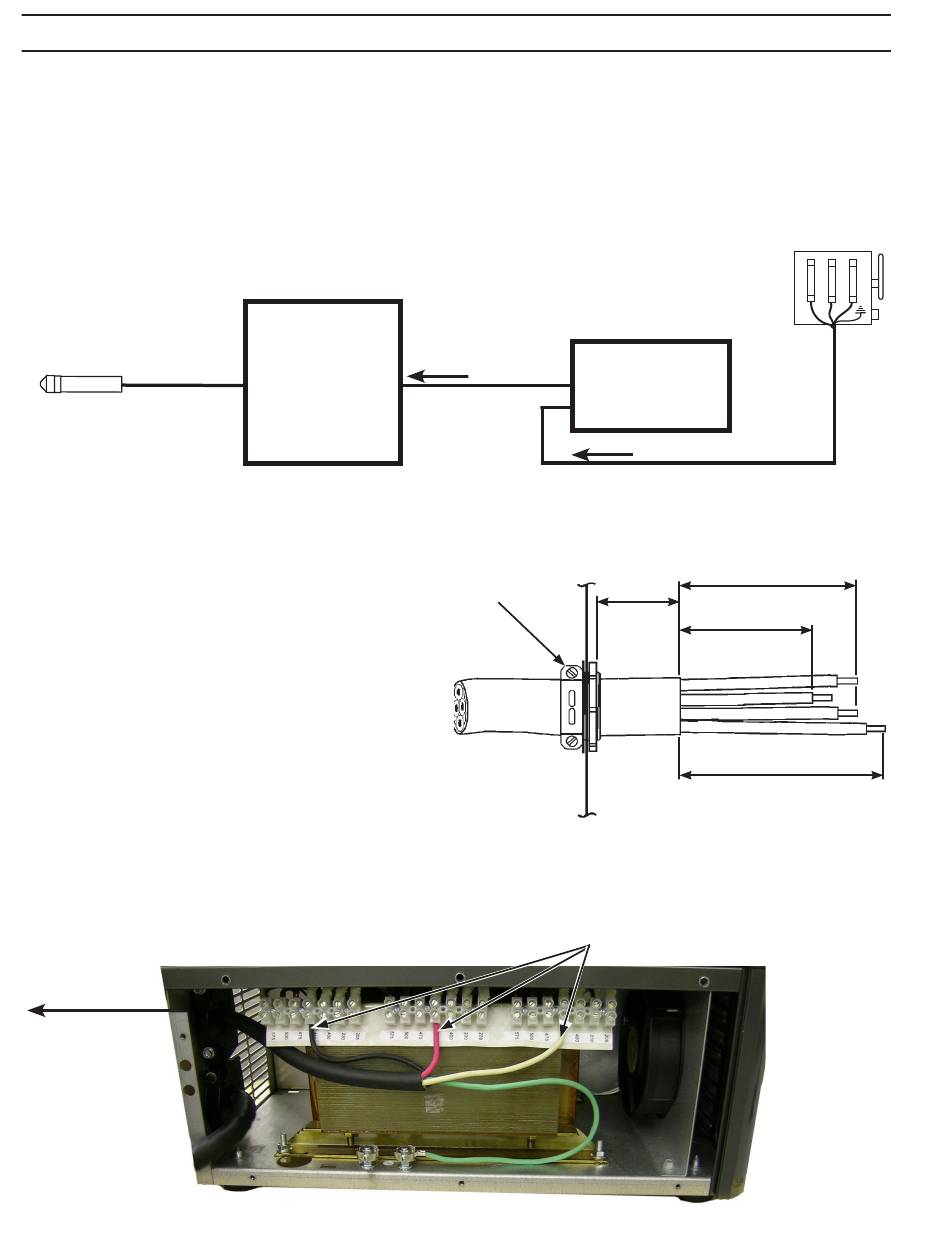

Figura 3-2c. Cabo de alimentação primário do ESP-101 até os terminais de 460 V do auto-transformador TUA2
ESP-101
460V
Console
Figura 3-2a. Diagrama de conexão do auto-transformador TUA2
Alívio de tensão superior
Figura 3-2b. Cabo primário de energia do ESP-101 até o auto-transformador TUA2
dos terminais
de 460 V
Transformador
(254 mm)
Terminais de 460 V
120
INSTALAÇÃO
trifásico com
aterramento
TUA2
Auto-
até os terminais adequados
da tensão de alimentação
7"
10"
(178 mm)
3"
(76 mm)
16"
(406 mm)
L1
L2
L3
TERRA
