SECTION 3
3.9

Installation du chalumeau PT-37

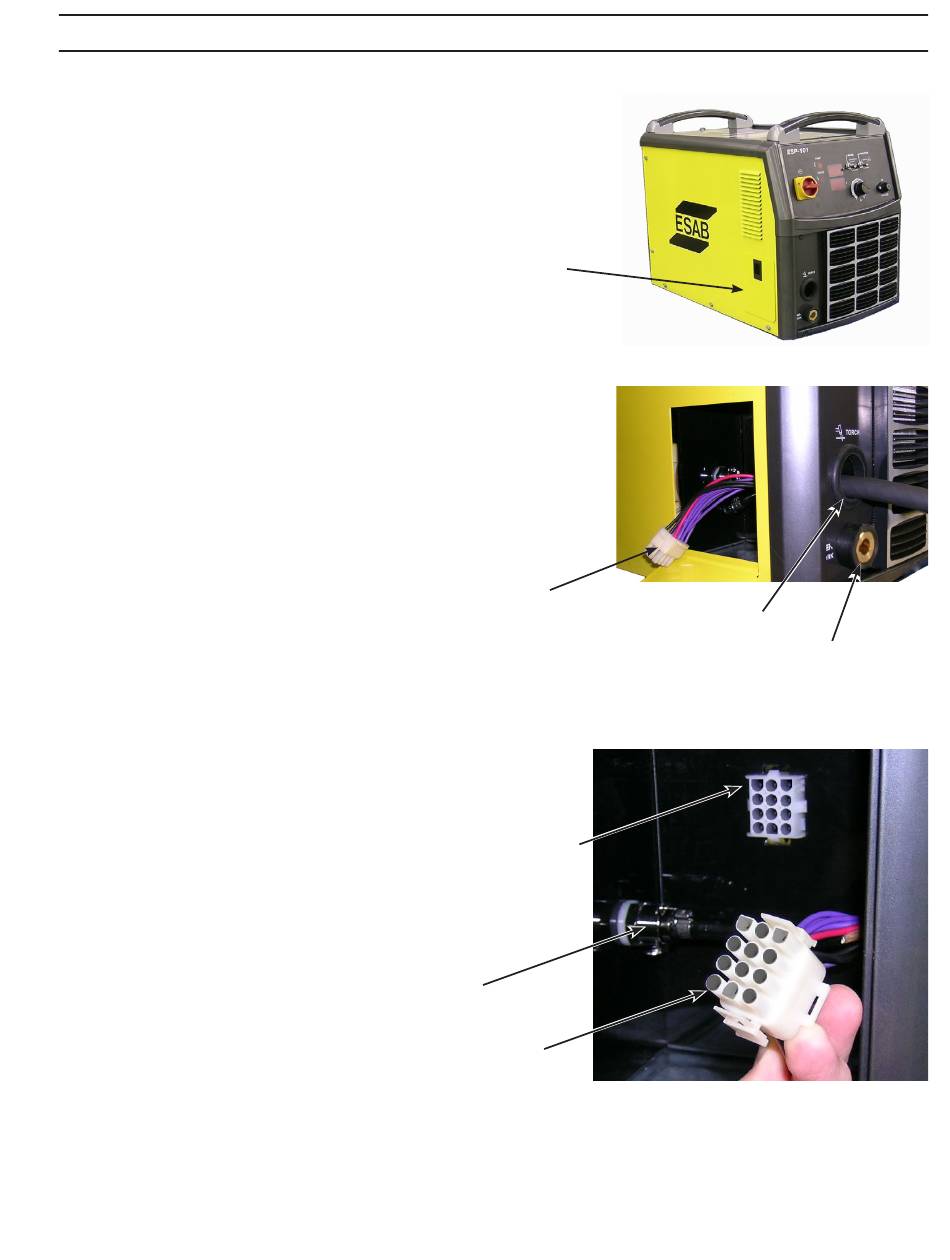

1. Ouvrez la porte d'accès du conducteur située sur le côté
gauche de l'ESP-101.
2. Acheminez le câble du chalumeau par l'ouverture d'accès
à l'avant de la console.
3. Connectez la prise du câble du chalumeau à la prise sur le
panneau. Vérifiez l'orientation des prises afin de garantir
une correspondance adéquate.
4. Connectez le tuyau d'air au raccord à connexion rapide.
5. Introduisez la fiche du câble de travail dans la prise du câble
de travail située à l'avant de la console et tournez ensuite
dans le sens horaire pour fixer.
6. Fermez la porte d'accès du conducteur du chalumeau.
Porte d'accès au conducteur
du chalumeau
Prise mâle du câble du chalumeau
Prise sur le panneau
Tuyau d'air
Prise mâle du câble du chalumeau
Ouverture d'accès au conducteur
du chalumeau
59
INSTALLATION
Prise du câble de travail
