SECCIÓN 3
CUIDADO
El autotransformador TUA2 no está equipado con un cable de alimentación de entrada. Se recomienda un cable
4/c, tipo SO (90 ºC) o equivalente. Asegúrese de que son conductores de cobre aislados. Debe contar con tres cables
de alimentación (trifásicos) y un cable de toma a tierra. Seleccione un tamaño de cable de alimentación de entrada
correspondiente al voltaje de alimentación de entrada enumerado en la tabla 3-1.
Cable de alimentación primario desde el conmutador de desconexión
Paso 1: Comience por preparar el cable de alimentación y después colóquelo en el TUA2 como se muestra:
Relevador de tensión inferior

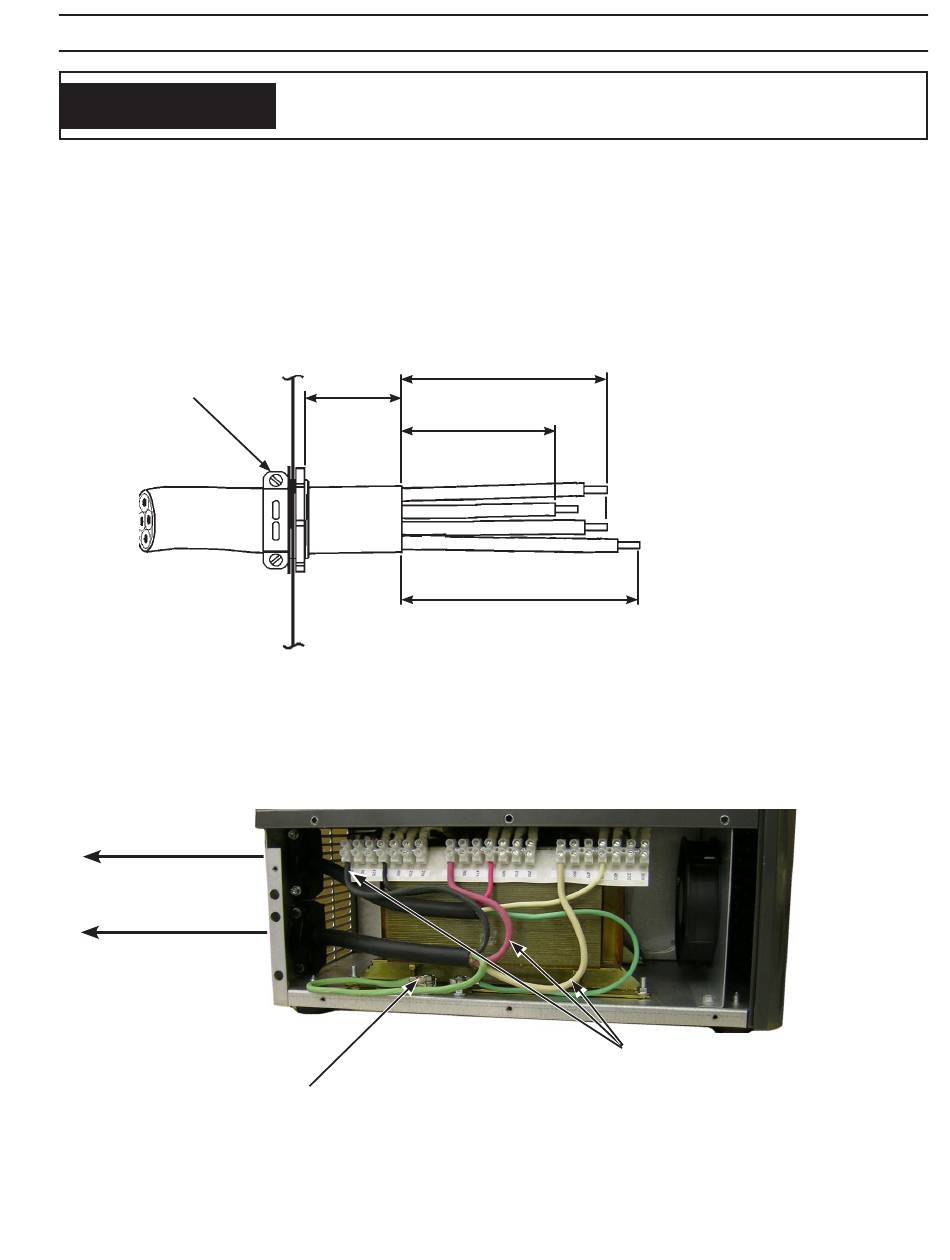

Figura 3-3a. Cable de alimentación primario desde el conmutador de desconexión de línea con fusibles
Paso 2: Dirija el cable de alimentación a través del relevador de tensión inferior del autotransformador TUA2 como se
muestra a continuación. Conecte los cables L1, L2 y L3 a los terminales de voltaje que correspondan a su voltaje de
alimentación de entrada. Conecte el cable de toma a tierra a la toma a tierra trasera. Asegúrese de que todas las
conexiones son seguras. No apriete demasiado el relevador de tensión.
A la consola
ESP-101 460V
Al conmutador de
desconexión de línea
con fusibles
Conexión a tierra
Figura 3-3b. Cable de alimentación primario desde el conmutador de desconexión de línea con fusibles
a los terminales de voltaje de alimentación adecuados del autotransformador TUA2
Asegúrese de que los tres cables de arranque de alimentación estén conectados
correctamente al autotransformador de su fuente de energía de entrada.
de línea con fusibles al autotransformador TUA2
10 pulg
(254 mm)
al autotransformador TUA2.
(se muestra un 575 V)
10,5 pulgadas
(266,7 mm)
8 pulg
(203,2 mm)
L1
L2
L3
18 pulg
(457,2 mm)
Terminales de voltaje de
alimentación adecuados
87
INSTALACIÓN
Nota:
Cables L1, L2 y L3 de 0,375 pulg.
(9,5 mm). Cable de toma a tierra de
1 pulg. (25,4 mm) o terminal en anillo
de 5/16 pulg (8 mm).
GND
