SEÇÃO 3
CUIDADO
O auto-transformador TUA2 não é equipado com um cabo de alimentação de entrada. Recomenda-se um cabo 4/c,
tipo SO (90°C) ou equivalente. Certifique-se de que os condutores sejam de cobre e isolados. É necessário ter três fios
de alimentação (trifásico) e um fio terra. Selecione um cabo de alimentação de entrada com tamanho correspondente à
tensão de alimentação de entrada indicada na Tabela 3.1.
Cabo de alimentação primário do interruptor de desconexão da linha com fusível

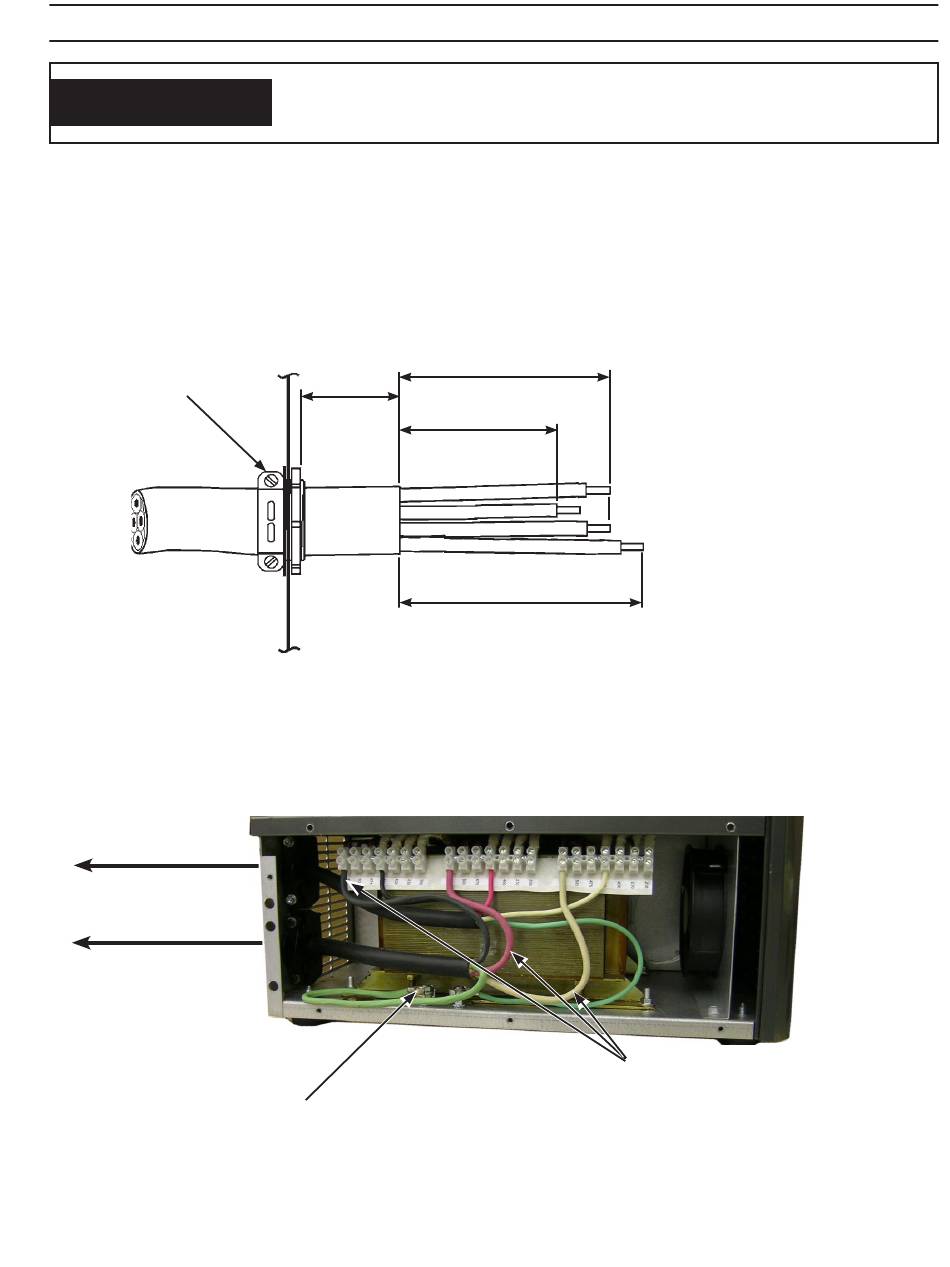

Etapa 1: Comece preparando o cabo de alimentação, em seguida posicionando-o no TUA2 como exibido:
Alívio de tensão inferior
Figura 3-3a. Cabo de alimentação primário do interruptor de desconexão da linha com fusível
Etapa 2: Passe o cabo de alimentação através do alívio de tensão inferior do auto-transformador TUA2 como exibido abaixo.
Conecte os fios L1, L2 e L3 nos terminais de tensão que correspondem com a tensão da fonte de alimentação
de entrada. Conecte o fio terra no prisioneiro de aterramento traseiro. Certifique-se de que todas as conexões
estejam firmes. Não aperte demais o alívio de tensão.
Até o ESP-101 460 V
console
Até a linha com fusível
Interruptor de
desconexão
Conexão de aterramento
Figura 3-3b. Cabo de alimentação primário do interruptor de desconexão da linha com fusível
até os terminais de tensão de alimentação adequados do auto-transformador TUA2
Certifique-se de que os três cabos de jumper da alimentação de entrada
estejam conectados adequadamente no auto-transformador da alimentação
de entrada.
até o auto-transformador TUA2
10"
(254 mm)
(203,2 mm)
até o auto-transformador TUA2
(575 V indicados)
10 1/2"
(266,7 mm)
8"
L1
L2
L3
TERRA
18"
(457.2 mm)
Terminais adequados da
tensão de alimentação
121
INSTALAÇÃO
Observação:
Descasque os fios L1, L2
e L3 com 3/8" (9,5 mm).
Descasque o fio terra com
1" (25,4 mm) ou o terminal
anel com 5/16".
