649
Courbe AO1 y2

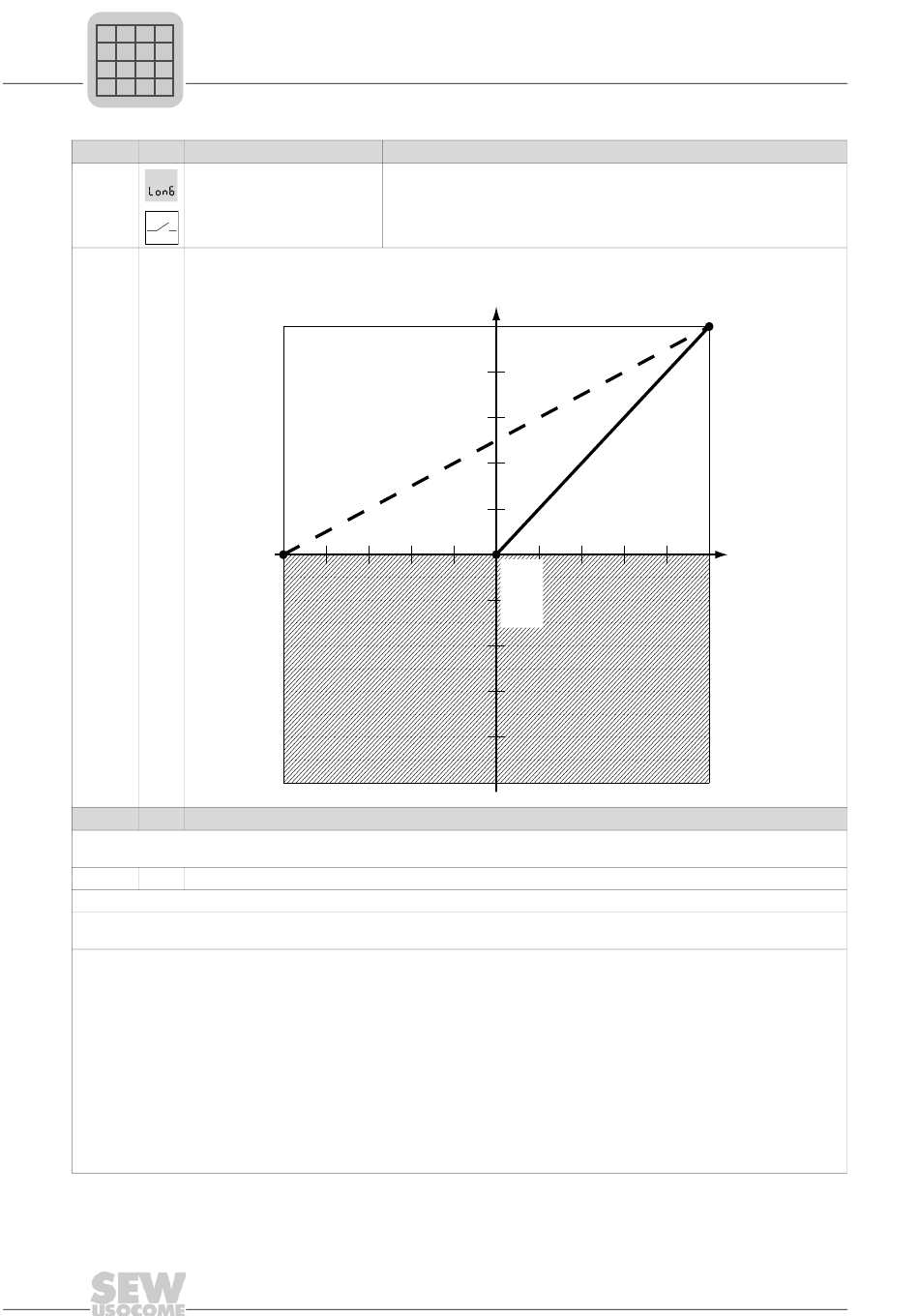

Les coordonnées x1/y1 et x2/y2 permettent de définir la courbe qui caractérise l'effet de la sortie analogique AO1.
–3000 min
–réf. consigne n
7__
Pilotage du moteur
Le groupe de paramètres 7__ permet de prérégler automatiquement les propriétés de pilotage fondamentales du convertisseur. Toutes
ces fonctions sont exécutées automatiquement par le convertisseur dès qu'elles sont activées.
70_
Modes de pilotage du moteur
Ce paramètre permet de régler le pilotage de base du convertisseur. Réglage sur la console de paramétrage.
VFC 1 / Loi U/f : réglage standard pour moteurs asynchrones. Ce mode convient particulièrement pour des applications courantes
telles que des convoyeurs, des chariots de translation et des dispositifs de levage avec contrepoids.
VFC & levage : ce mode règle automatiquement toutes les fonctions nécessaires à un levage sans contrepoids. Pour des raisons de
sécurité, les fonctions de surveillance sont activées. Elles peuvent, le cas échéant, empêcher le démarrage de l'entraînement. Ces
fonctions sont essentiellement :
•
la surveillance du courant de sortie lors de la phase de prémagnétisation
•
la possibilité d'éviter un éventuel dévirage (chute) lors de l'ouverture/fermeture du frein
Les causes de défaut suivantes sont identifiées et affichées avec le code correspondant :
•
deux ou trois phases moteur interrompues : F82 = Liaison moteur
•
temps de prémagnétisation trop court ou combinaison moteur-convertisseur inadaptée : F81 = Conditions de démarrage
•
une phase moteur non alimentée et surveillance de vitesse P500/501 : F08 = Contrôle n
Attention !
•
Le pilotage doit être réglé de telle sorte que la modification du sens de rotation de l'entraînement ne puisse se faire qu'à l'arrêt.
•
L'absence d'une phase moteur ne peut pas toujours être identifiée avec certitude
•
L'activation de la surveillance de la vitesse (réglage-usine) est vivement recommandée
•
Pour le déroulement correct de la fonction de levage, il est conseillé de piloter le frein moteur via le convertisseur
