4.24 Raccordement sur des bus de terrain
4.24.1 Passerelles bus de terrain
72
Les passerelles pour bus de terrain permettent d'assurer l'interface entre bus de terrain
classiques et bus système (SBus) SEW. De cette manière, il est possible d'adresser
jusqu'à huit variateurs via une passerelle.
Ainsi, des données-process (par exemple mot de commande ou vitesse) sont échan-
gées via le bus de terrain entre la commande amont (automate ou PC) et le
®
MOVITRAC B. Pour le raccordement du MOVITRAC
terrain, le module de communication FSC11B est nécessaire. Le FSC11B est éga-
lement nécessaire si la passerelle est intégrée dans le convertisseur. Le module
FIO11B ne peut pas être utilisé pour le raccordement sur bus de terrain.
D'autres appareils SEW (p. ex. variateurs MOVIDRIVE
au bus de terrain et pilotés par ce dernier.

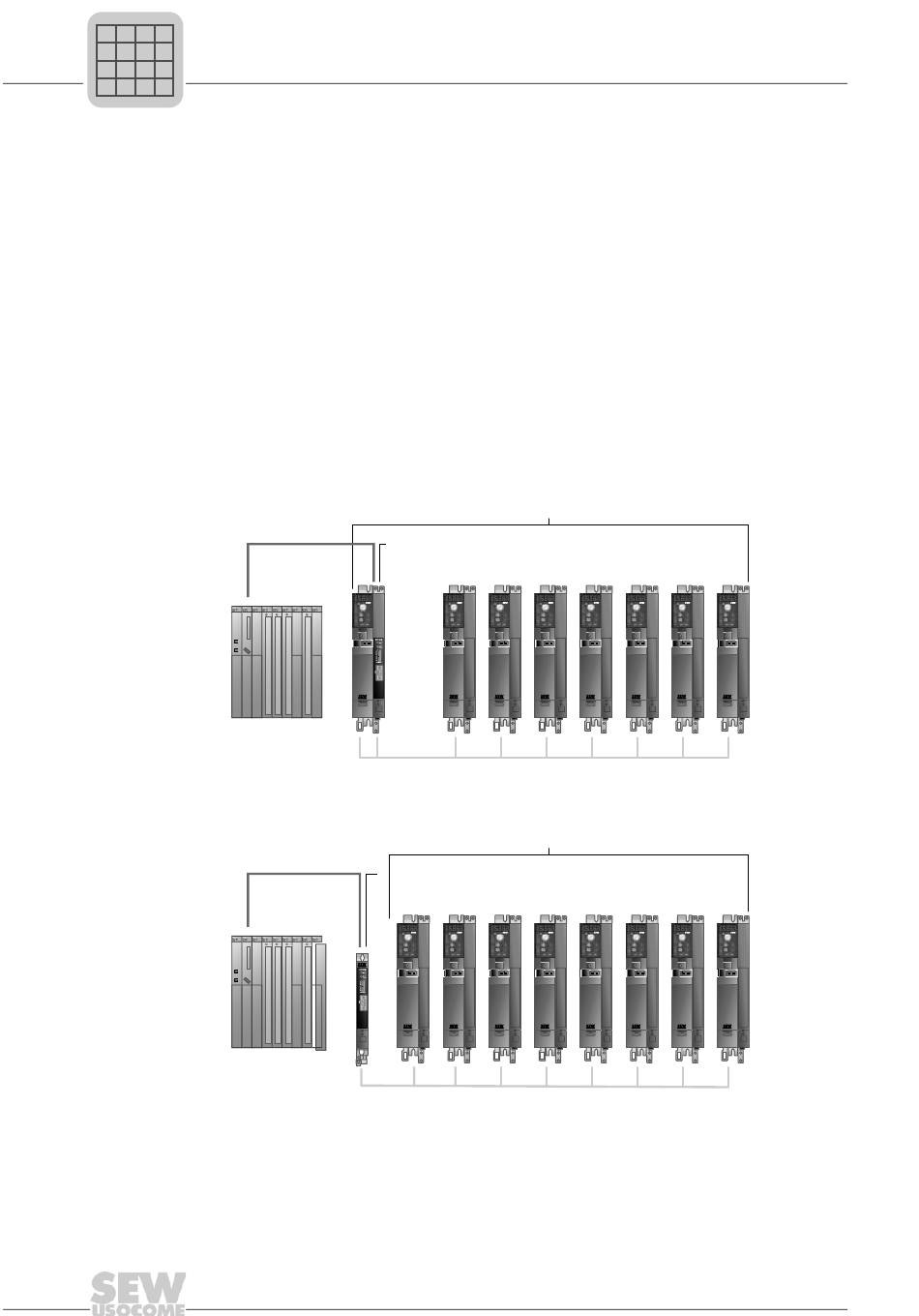

La fonctionnalité de passerelle est disponible sous deux formes distinctes :
intégrée dans le variateur : la carte bus de terrain DFx..B est montée dans le variateur.
PROFIBUS
EtherCAT
DeviceNet
PROFINET
SPS / PLC
SBus
dans un boîtier distinct : la carte bus de terrain DFx..B est disponible soit montée dans
un boîtier UOH11B, soit en tant que passerelle (UFI11A).
PROFIBUS
EtherCAT
DeviceNet
PROFINET
SPS / PLC
SBus
MOVITRAC ® B
2 3 4
MOVITRAC ® B
1 2 3 4
®
B sur les passerelles bus de
®
) peuvent ainsi être raccordés
5 6 7 8
5 6 7 8
