Priorité des états de fonctionnement et liens entre les signaux de commande

6.18.2 Liens entre les signaux de commande

136

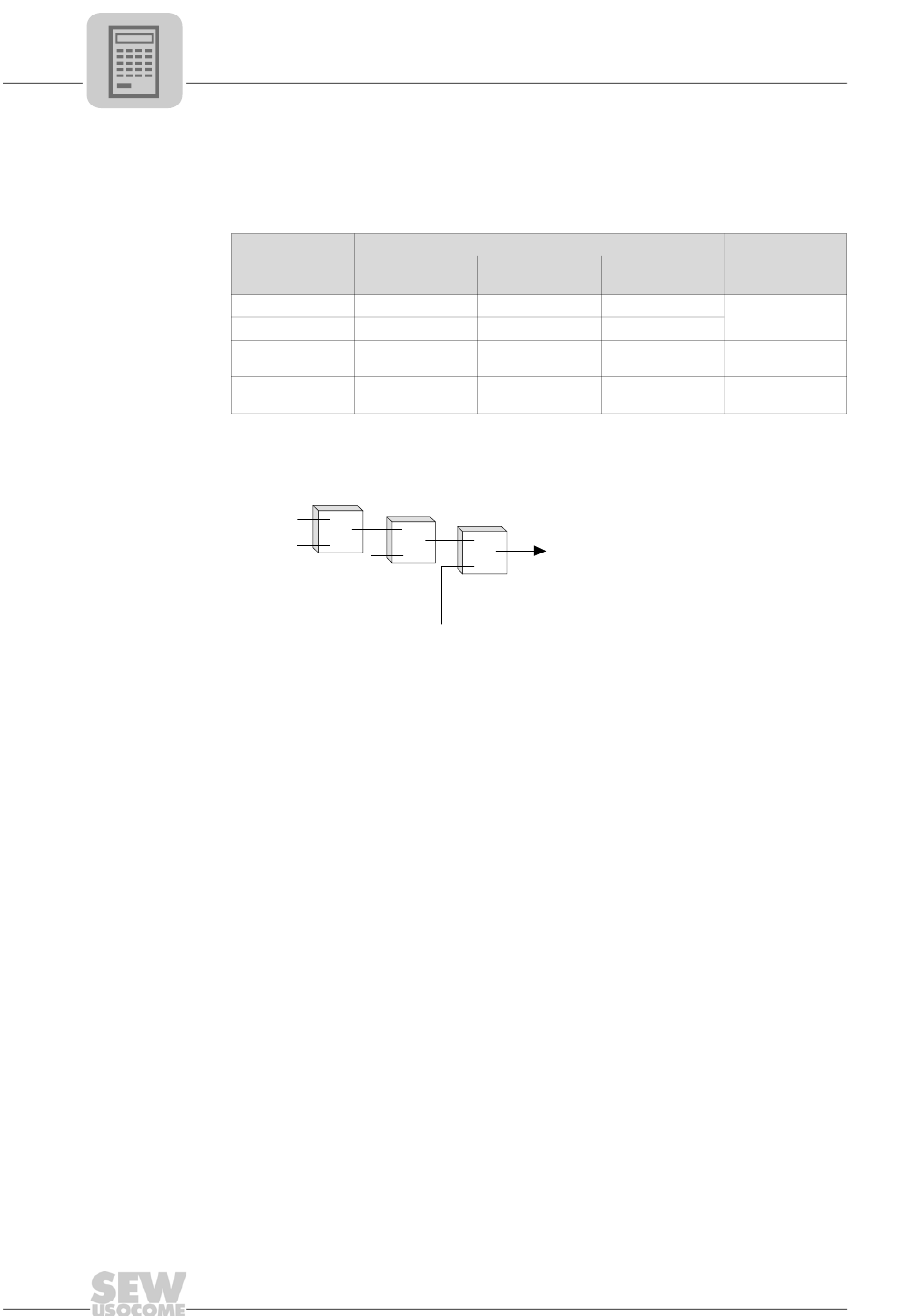

Le tableau suivant montre les liens entre les signaux de commande. L'entrée binaire
DIØ1 est figée sur "/Droite/Arrêt". Les autres signaux de commande ne sont actifs que
si une entrée binaire est programmée sur cette fonction (→ Paramètres P60_).
/Verrouillage
Marche/
Arrêt rapide
"0"
"1"
"1"
"1"
1) Sans importance lorsque l'entrée binaire est programmée sur "Verrouillage" et "/Verrouillage" = "0"
2) Sans importance lorsque "Marche/Arrêt rapide" = "0"
Liens entre les signaux de commande :
DROITE
=1
GAUCHE*
MARCHE*
/VERROUILLAGE*
* Si cette fonction est programmée sur une entrée binaire.
Entrée binaire programmée sur
Droite/Arrêt
(DI01)
1) 1)
2)
"0"
"1" "1"
"1" "0"
&
pilotage de
&
l'entraînement
Etat variateur
Gauche/Arrêt
1)
Verrouillé
2)
Rotation à droite
"0"
libérée
Rotation à gauche
"1"
libérée
