Module de communication FSC11B
i
P
Hz
4.6
Module de communication FSC11B
Référence
Fonctions
Equipements
Fonction
Borne
Bus système
X46:1
(SBus)
X46:2
X46:3
X46:4
X46:5
X46:6
X46:7
Liaison-série
X45:H
RS-485
X45:L
X45:⊥
Interface de
X44
maintenance
RJ10
40

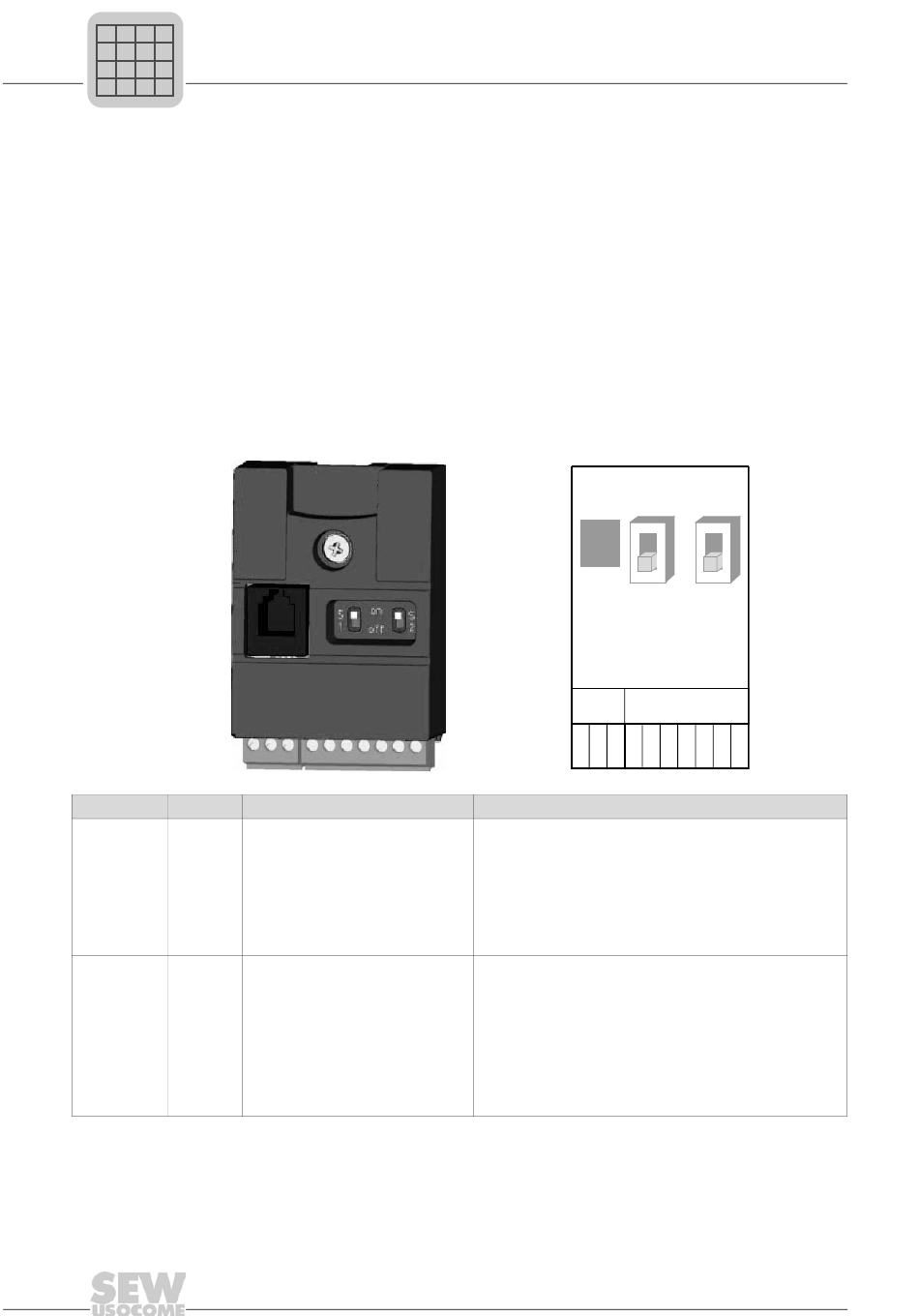

Le module de communication FSC11B permet la communication avec d'autres appa-
reils. Il peut s'agir de : PC, pupitre opérateur, MOVITRAC
1820 716 2
•
Communication par API / MOVITRAC
•
Pilotage / Paramétrage / Maintenance (PC)
•
Les options FSC11B et FIO11B sont prévues pour un montage sur le même
emplacement ; elles ne peuvent donc pas être utilisées simultanément.
•
RS-485 (une interface) : bornes débrochables et prise de raccordement RJ10
•
Bus système basé sur CAN (SBus) (bornes débrochables)
•
Protocoles supportés : MOVILINK
Désignation
SC11 : SBus High
SC12 : SBus Low
GND : Potentiel de référence
SC21 : SBus High
SC22 : SBus Low
GND : Potentiel de référence
24VIO : Alimentation auxiliaire /
alimentation externe auxiliaire
ST11 : RS-485 +
ST12 : RS-485–
GND : Potentiel de référence
®
ou MOVIDRIVE
®
B / MOVIDRIVE
®
/ SBus / RS-485 / CANopen
S1
X44
FSC11B
X45
X46
H L ⊥
1 2 3 4 5 6
Caractéristiques
Bus CAN selon spécifications 2.0, parties A et B,
transmission selon ISO 11898, 64 participants max.,
résistance de terminaison de ligne (120 Ω) activable par
interrupteur DIP frontal
Section des bornes :
2
1.5 mm
(AWG16) sans douilles de fin de câble
2
1.0 mm
(AWG17) avec douilles de fin de câble
Standard EIA, 9.6 kBaud, 32 participants max.
Longueur maximale de câble : 200 m
Résistance dynamique de terminaison de ligne intégrée
Section des bornes :
2
– 1.5 mm
(AWG16) sans douilles de fin de câble
2
– 1.0 mm
(AWG17) avec douilles de fin de câble
Uniquement pour interventions de service, exclusi-
vement pour liaison avec variateur unique
Longueur max. de câble : 3 m (10 ft)
®
.
®
/ PC
S2
ON
OFF
7
