Installation
8.1
Consignes d'installation
REMARQUE
Lors de l'installation, respecter impérativement les consignes de sécurité !
Outils nécessaires
•
Pour le branchement des borniers de raccordement X10 / X12 / X13, utiliser un tournevis de
taille 2,5 mm.
Dégagement mini-
•
Pour garantir une bonne ventilation, respecter un dégagement de 100 mm (4 in) au-dessus et
mal et sens de
en dessous de la carcasse. Un dégagement latéral n'est pas nécessaire ; les appareils
montage
peuvent être placés les uns à côté des autres. Veiller à ce que la circulation de l'air ne soit pas
entravée par des câbles ou par du matériel d'installation. S'assurer que l'air sortant et réchauffé
d'autres appareils ne soit pas aspiré directement par le convertisseur. Installer les appareils
impérativement à la verticale. Le montage horizontal, transversal ou tête en bas n'est pas
autorisé.
•
Une bonne évacuation de la chaleur de la paroi arrière du radiateur améliore la charge
thermique de l'appareil.
Séparation des
•
Poser les liaisons de puissance et les liaisons électroniques dans des gaines séparées.
liaisons
Installation
•
Toutes les liaisons, à l'exception du câble d'alimentation réseau, doivent être blindées. Une
conforme à CEM
alternative au blindage du câble moteur pour obtenir le niveau d'émissivité maximal serait l'uti-
lisation d'une option HD.. (self de sortie).
•
En cas d'utilisation d'un câble moteur blindé, par exemple un câble moteur préconfectionné
SEW, prévoir des conducteurs non blindés entre support de reprise des blindages et
borne de raccordement du convertisseur les plus courts possibles.
•

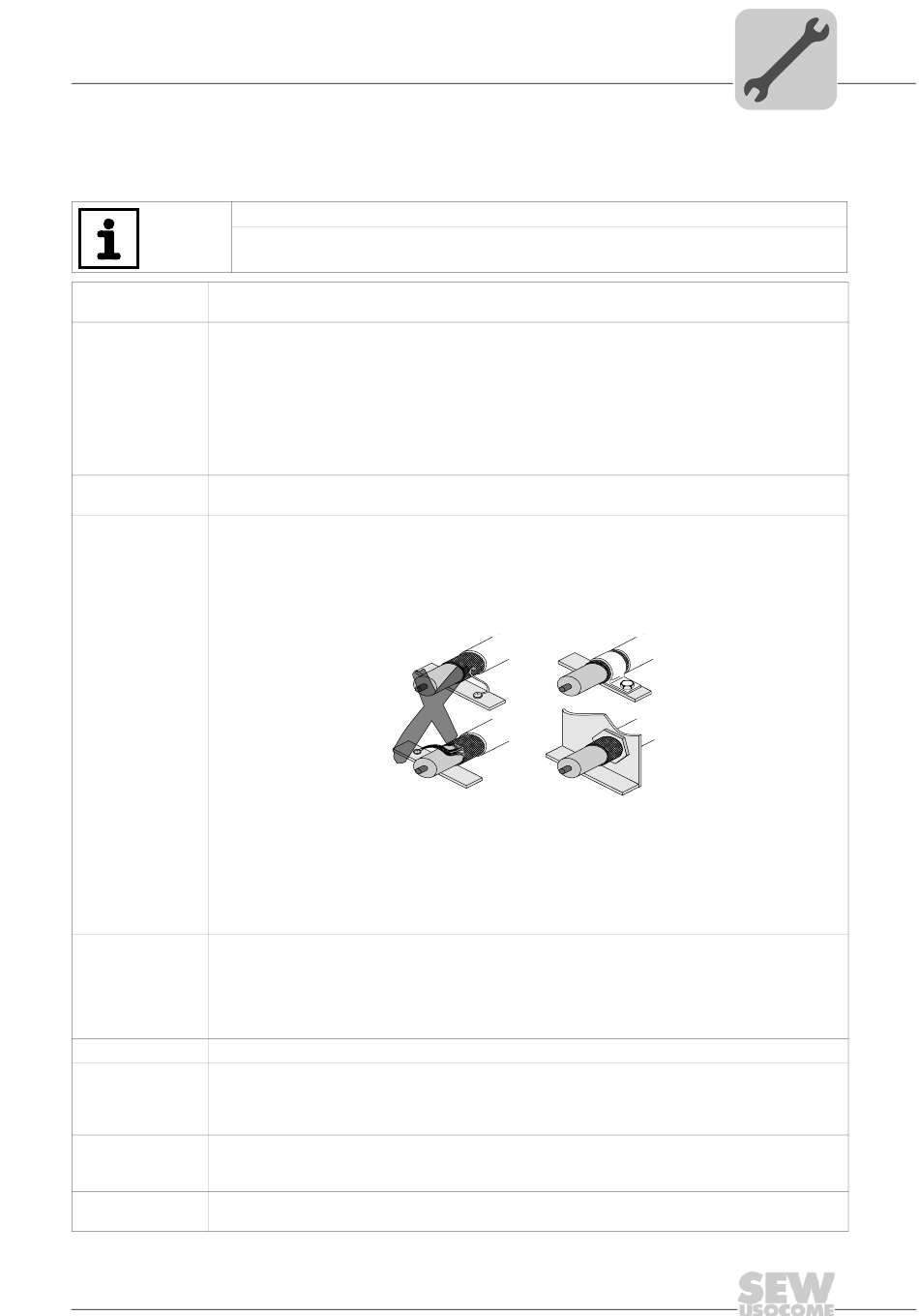

Pour mettre les blindages à la masse, utiliser un contact court, plat et de grande surface.
Un câble à double écran est également possible ; dans ce cas, veiller à ce que l'écran extérieur
soit mis à la terre côté convertisseur et l'écran intérieur à l'autre extrémité du câble.
•
La pose des liaisons dans des tuyaux ou gaines métalliques mis à la terre peut aussi servir
de blindage. Dans ces cas, séparer la puissance des autres liaisons.
•
Mettre à la terre le convertisseur et tous les appareils annexes d'une façon adaptée aux
hautes fréquences (par contact métallique plat entre les carcasses des appareils et la masse,
par exemple la tôle non peinte de l'armoire de commande).
Réseaux IT
•
Pour les réseaux sans neutre à la terre (réseaux IT), SEW recommande l'utilisation de contrô-
leurs d'isolement avec procédé de mesure par impulsions codées. Cela évite les déclen-
chements intempestifs du contrôleur d'isolement dus aux courants capacitifs à la terre du
convertisseur.
•
Pour la taille 0, SEW recommande de désactiver les filtres d'antiparasitage à l'aide des
rondelles d'isolation jointes (voir Désactiver les condensateurs CEM (taille 0 uniquement)).
Contacteurs
•
Utiliser exclusivement des contacteurs de la catégorie AC-3 (EN 60947-4-1).
Sections des
•
Liaison réseau : section en fonction du courant nominal d'entrée I
câbles
Liaison moteur : section en fonction du courant nominal de sortie I
Liaisons électroniques : sections jusqu'à 1,5 mm
Longueurs de
Les longueurs de câble sont fonction de la fréquence de découpage. Les longueurs moteur admis-
câble pour entraî-
sibles figurent au chapitre "Détermination" du manuel MOVITRAC
nements uniques
En sortie de
•
Seule une charge résistive/inductive (moteur) doit être reliée à la sortie de l'appareil. N'ins-
l'appareil
taller en aucun cas une charge capacitive !
Manuel MOVITRAC® B
Consignes d'installation
2
(AWG16) maximum sans embouts
2
sections jusqu'à 1,0 mm
(AWG17) maximum avec embouts
Installation
à charge nominale
rés
N
1)
®
B.
8
