n
kVA
Détermination
6
f
Courbe vitesse/couple
i
P
Hz
6.4
Courbe vitesse/couple
108
Dans le cas d'un dispositif de levage, la puissance moteur est fonction de la charge :
•
S1 (100 % SI) : moteur d'une taille immédiatement supérieure à celle préconisée
pour le convertisseur, par exemple en présence de montées importantes ou de
convoyeurs en pente.
•
S3 (40 % SI) : taille de moteur en fonction de la puissance préconisée pour le
convertisseur.
Outre les règles énoncées ci-dessus, il faut activer la fonction levage sur le conver-
tisseur en sélectionnant VFC & Levage au paramètre P700 Mode d'exploitation 1.

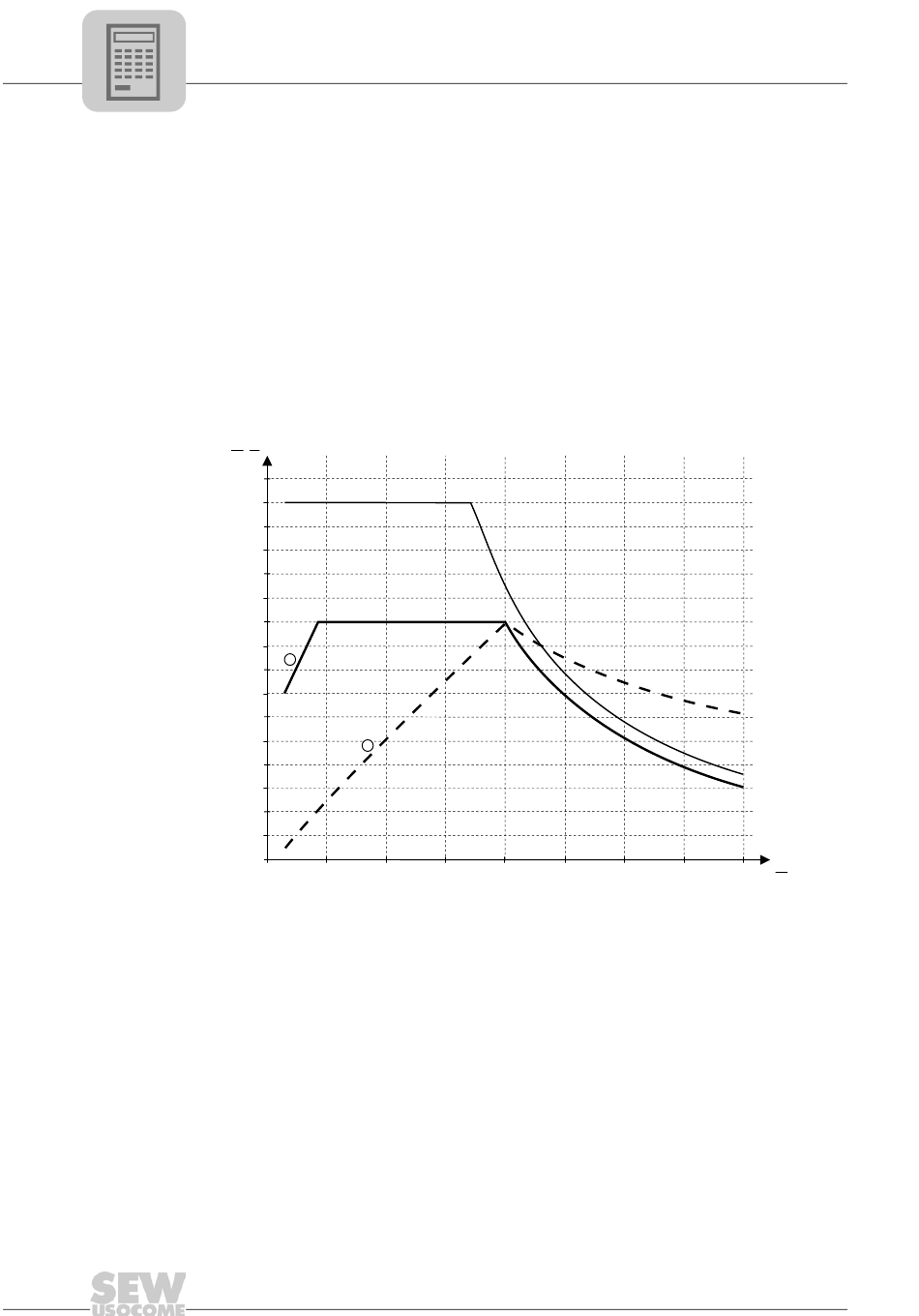

La courbe vitesse/couple se présente comme suit :
M
P
M
P
N
N
1.6
M
max
1.4
1.2
1.0
1
0.8
0.6
2
0.4
0.2
0
25 %
50 %
0
[1] M (couple) pour service S1 100 % SI
[2] P (puissance) pour service S1 100 % SI
75 %
100 %
125 %
n
150 %
175 %
200 %
n
N
Manuel MOVITRAC® B
