Détermination
6
Exemples d'application
Bornes
Paramètres
142
Vitesse rapide : DI04 = 1 et DI05 = 1
Vitesse lente : DI04 = 1 et DI05 = 0

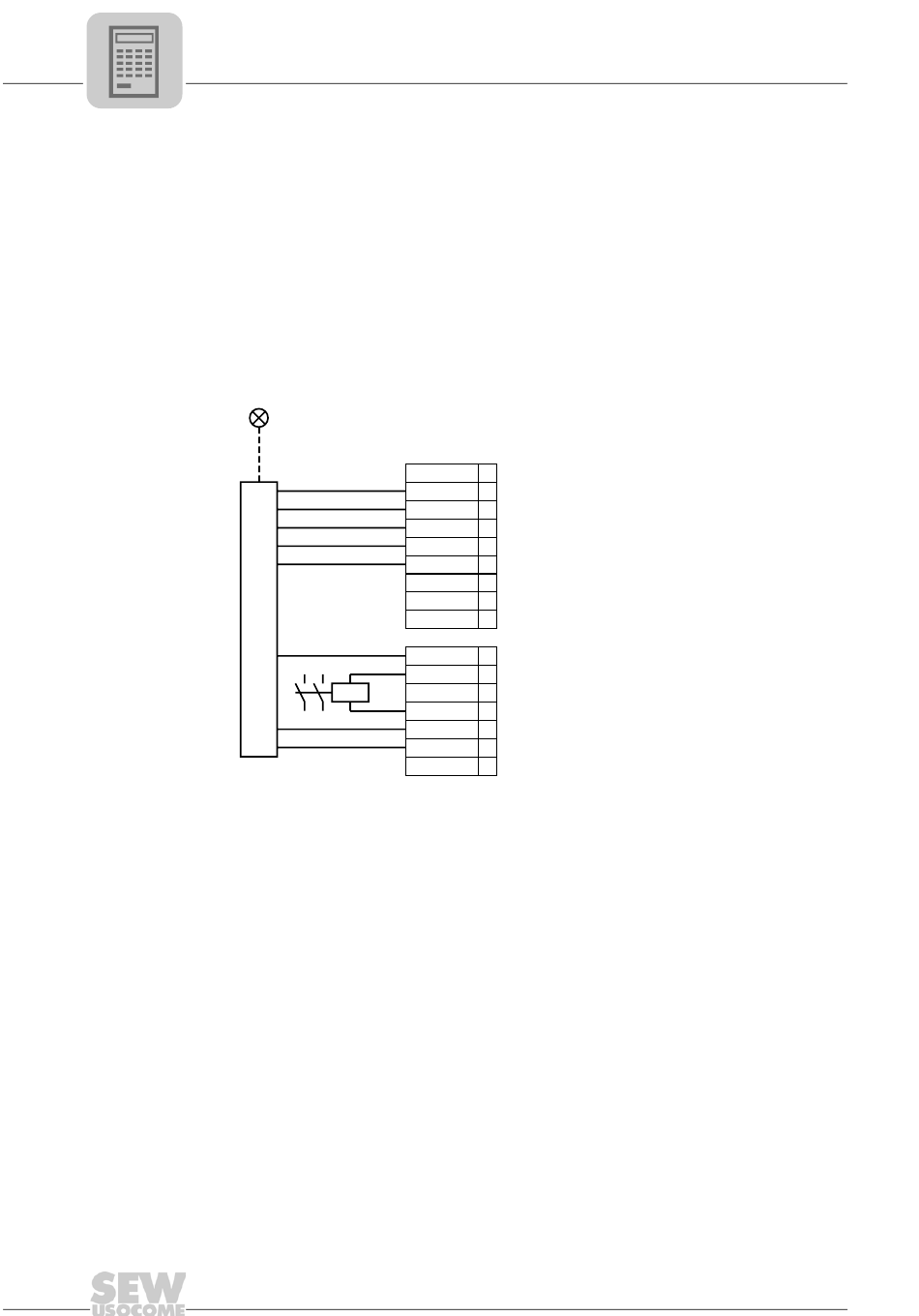

Affectation du bornier de raccordement avec
DI01 = Droite/Arrêt
DI02 = Gauche/Arrêt
DI03 = Marche
DO01-C et DO01-NO = "Défaut"
DO02 = Frein
S1
API
K1
K1 est le contacteur frein, S1 la diode de signalisation de défaut.
Les signaux indiqués dans le tableau suivant sont échangés entre la commande amont
(p. ex. un automate) et le MOVITRAC
X12:2 : Rotation droite
X12:3 : Rotation gauche
X12:4 : Marche/Arrêt
X12:5 : Vitesse rapide
L'application se sert essentiellement des paramètres suivants ; avant de les modifier,
vérifier si les réglages-usine peuvent être utilisés tels quels.
P601 Entrée binaire DI02 : Gauche/Arrêt
P602 Entrée binaire DI03 : Marche
P603 Entrée binaire DI04 : n11/n21
DI00
1
X12:
DI01
2
DI02
3
DI03
4
DI04
5
DI05TF
6
VOTF
7
24VIO
8
GND
9
GND
1
X13:
DO02
2
DO03
3
GND
4
DO01-C
5
DO01-NO
6
DO01-NC
7
®
B :
X12:6 : Vitesse lente/rapide
X12:8 : 24V
X13:6 : Aucun défaut
X13:2 : Frein débloqué
P604 Entrée binaire DI05 : n12/n22
P620 Sortie binaire DO01 : Défaut
P621 Sortie binaire DO02 : Frein débloqué
