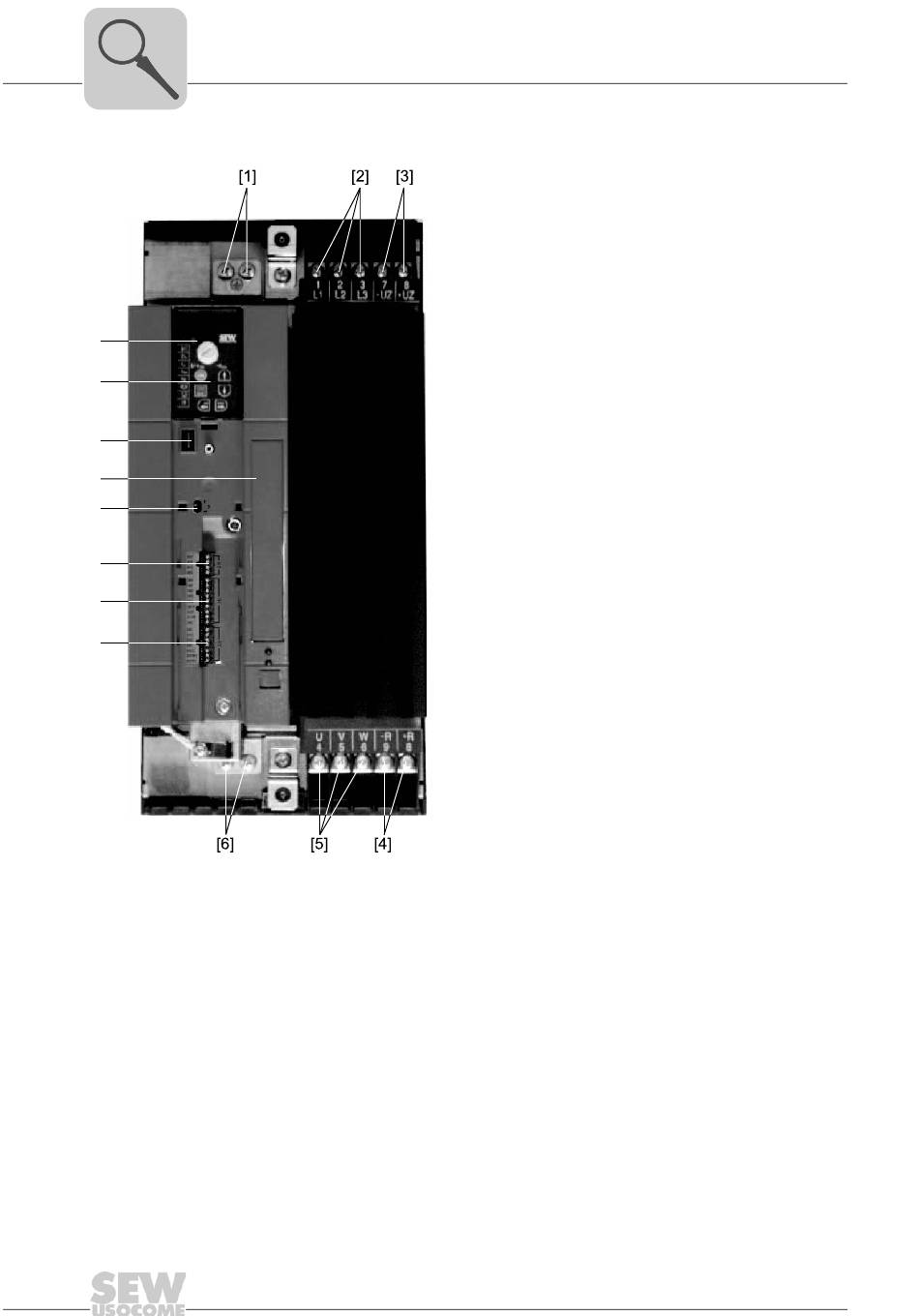

Composition de l'appareil
7
Taille 3
7.3
Taille 3
[15]
[14]
[13]
[12]
[11]
[10]
[9]
[8]
[1]
X2 : raccordement PE
[2]
X1 : raccordement au réseau triphasé : 1/L1 / 2/L2 / 3/L3
[3]
X4 : raccordement circuit intermédiaire
[4]
X2 : raccordement PE
[5]
X2 : raccordement moteur U (4) / V (5) / W (6)
[6]
X3 : raccordement résistance de freinage R+ (8) / R- (9) et raccordement PE
[7]
Diode d'état (visible également sans console de paramétrage optionnelle)
[8]
Console de paramétrage optionnelle
[9]
Raccordement pour communication / module analogique optionnel(le)
[10]
Logement pour carte option
[11]
Interrupteur S11 pour entrée analogique commutation V-mA
[12]
X10 : entrée analogique
[13]
X12 : entrées binaires
[14]
X13 : sorties binaires
