6.10 Liaison réseau et liaison moteur
6.10.1 Types de réseaux possibles
REMARQUE
Les MOVITRAC
directement relié à la terre (réseaux TN et Réseaux TT). Le fonctionnement sur des
réseaux avec point étoile non relié à la terre (par exemple réseaux IT) est toutefois
possible. Dans ce cas, nous recommandons l'utilisation de contrôleurs d'isolement
avec procédé de mesure par impulsions codées. Cela évite les déclenchements
intempestifs du contrôleur d'isolement dus aux courants capacitifs à la terre du
convertisseur.
6.10.2 Contacteur réseau et fusibles
Contacteur réseau •
Branchement sur le réseau
•
U
N
•
U
N
REMARQUE
•
Manuel MOVITRAC® B
®
B sont prévus pour fonctionner sur des réseaux avec point étoile
Utiliser exclusivement des contacteurs réseau de la catégorie AC-3 (EN 60947-4-1).

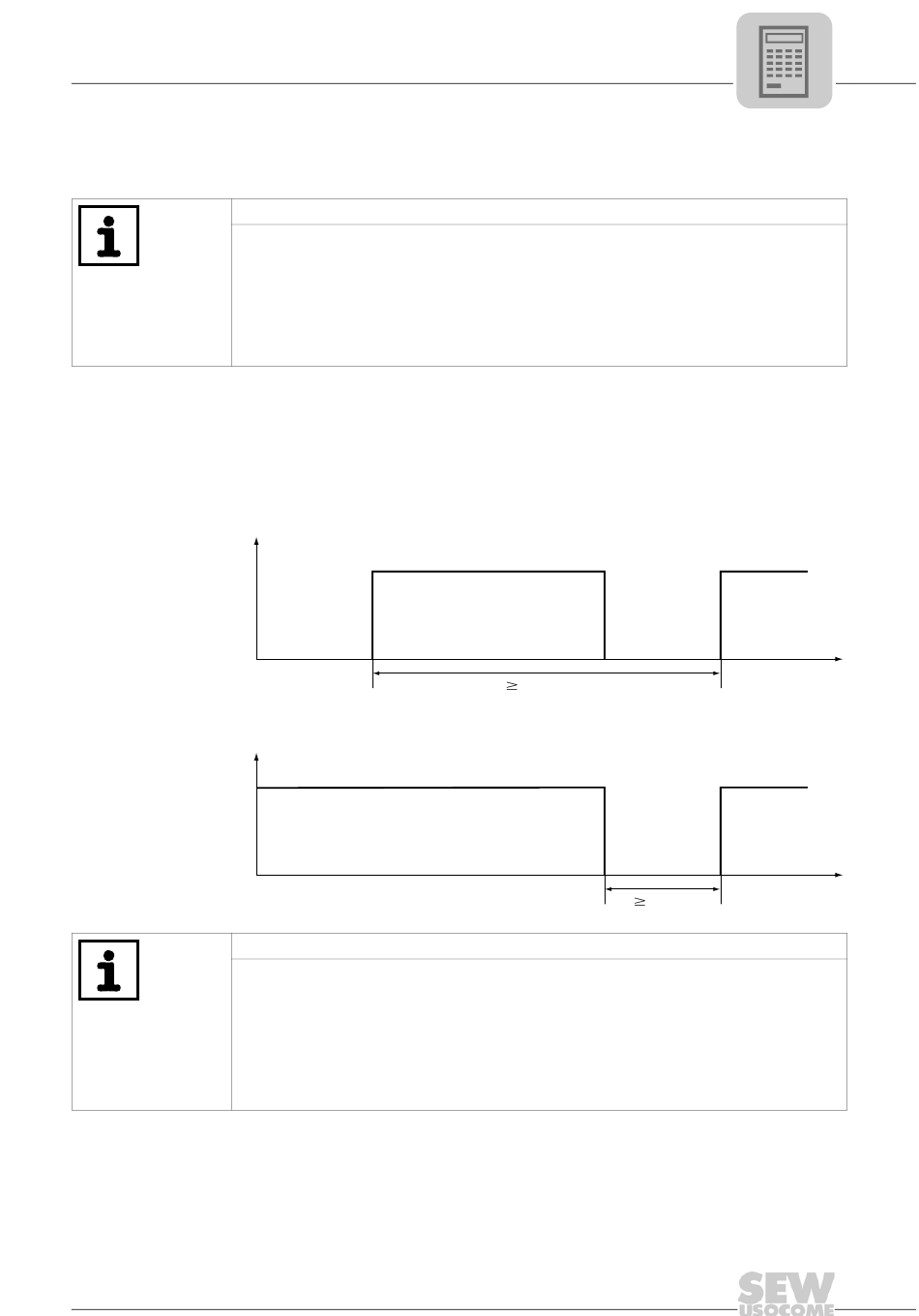

Pour les appareils AC 230 V monophasés, respecter un temps minimal de 120 s
entre deux remises sous tension.
Pour les appareils triphasés, attendre au moins 10 s avant de remettre sous tension.
Ne pas utiliser le contacteur réseau K11 pour le fonctionnement par impulsions du
moteur, mais uniquement pour la mise hors/remise sous tension du convertisseur.
Pour le fonctionnement par impulsions, utiliser les commandes :
– Marche/Arrêt
– Droite / Arrêt
– Gauche/Arrêt
Détermination
Liaison réseau et liaison moteur
120 s
t
t
10 s
