Installation
8
Installation de l'interface FSC11B / FIO11B
8.12.3 Installation de la liaison-série RS-485 sur FSC11B
Longueur de câble
170
REMARQUE
Résistance de terminaison de ligne : connecter la résistance de terminaison du bus
système au début et à la fin du SBus (S1 = ON). Sur les appareils intermédiaires,
désactiver la résistance de terminaison de ligne (S1 = OFF).
Certains appareils ont une résistance de terminaison de ligne intégrée qui ne peut pas
être désactivée. C'est le cas des passerelles UFx et UOH/DFx : celles-ci constituent
la fin du segment physique. Ne pas raccorder de résistance de terminaison de
ligne externe !
L'interface RS-485 permet le raccordement de 32 MOVITRAC
et d'une commande amont (API) max..

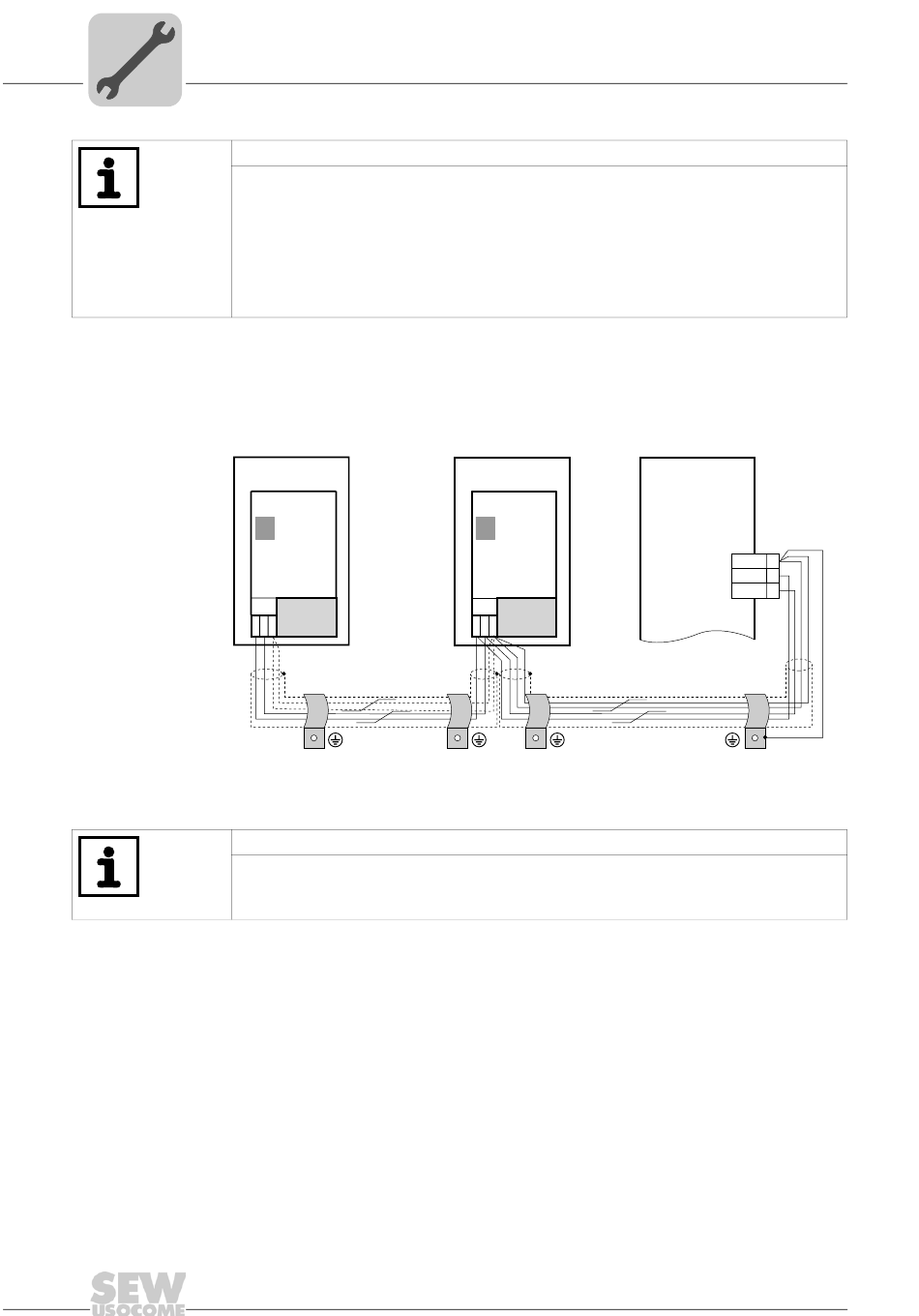

Liaison par RS-485 pour MOVITRAC
®
MOVITRAC
B
X44
FSC11B /
FIO11B
X45
X46
H L ⊥
1 2 3 4 5 6
7
•
La longueur totale admissible est de 200 m.
•
Utiliser impérativement un câble blindé.
REMARQUE
Résistance de terminaison de ligne : des résistances de terminaison de ligne dyna-
miques sont intégrées de série. Ne pas raccorder de résistance de terminaison de
ligne externe !
®
B
®
MOVITRAC
B
X44
FSC11B /
FIO11B
X45
X46
H L ⊥
1 2 3 4 5 6
7
®
ou de 31 MOVITRAC
®
MOVIDRIVE
B
X13
DGND
9
10
ST11
ST12 11
Manuel MOVITRAC® B
®
