SEW-USOCOME MOVITRAC B 230 Manuel page 95

N° FBG Nom
400 Seuil de vitesse
401 Hystérésis
402 Temporisation
403 Signal = "1" pour
45_ Information régulateur PI (voir chap. Détermination / Régulateur PI / Info seuil régulateur PI)
Ces paramètres déterminent quand et comment l'info régulateur PI réagit en cas de franchissement par le bas du seuil de mesure
réglé au niveau du paramètre P450.
450 Seuil mesure régul. PI
451 Signal = "1" pour
5__ Fonctions de surveillance
50_ Surveillances de vitesse 1 / 2
La vitesse imposée par la consigne ne peut être atteinte que lorsque le moteur dispose de suffisamment de couple par rapport à la
charge appliquée. Si le convertisseur atteint P303 Courant max. autorisé, il considère que le moteur n'atteint pas la vitesse demandée.
La surveillance de vitesse déclenche un défaut si cet état persiste plus longtemps que la temporisation programmée au niveau du
paramètre P501 Temporisation.
500 / 502 Surveillance vitesse 1 / 2
2
1
501 / 503 Temporisation 1 / 2
2
1
6__ Programmation des bornes
60_ Entrées binaires (DI01 figée sur DROITE/ARRET)
Manuel MOVITRAC® B
Signification des paramètres
Description

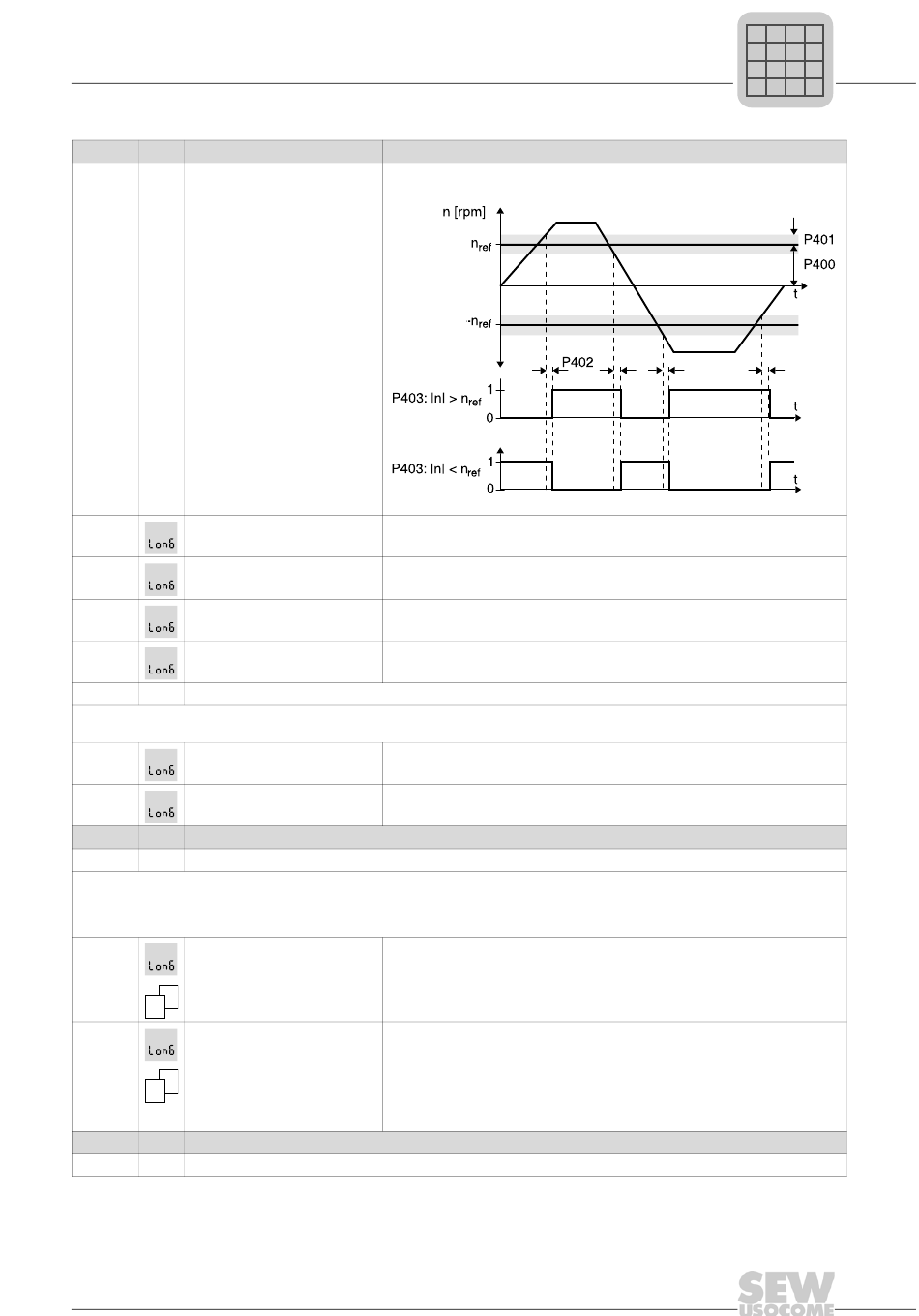

Signale que la vitesse est supérieure ou inférieure à la vitesse de seuil définie
par le signal "1" sur P403.
Information seuil de vitesse
Plage de réglage 0 ... 750 ... 5000 [rpm]
Plage de réglage 0 ... 100 ... 500 [rpm]
Plage de réglage 0 ... 1 ... 9 [s]
0 / n < n
ref
1 / n > n
ref
0.0 ... 100.0 [%]
0 / Mesure PI < Seuil PI
1 / Mesure PI > Seuil PI
off / Désactivé
on / moteur / générateur
Fonctionnement de la surveillance de vitesse en régime moteur et géné-
rateur du moteur
Plage de réglage 0 ... 1 ... 10 [s]
Lors d'accélérations, de ralentissements ou de pics de charge, il se peut que le
courant max. autorisé programmé soit momentanément atteint. Pour éviter le
déclenchement intempestif de la surveillance de vitesse, il est possible de
programmer une durée de temporisation. La surveillance déclenche un défaut
si le courant reste en permanence dans la plage de limite de courant pendant la
durée réglée dans P501.
kVA
Paramètres
f
i
P
n
5
Hz
95
