Détermination
6

Exemples d'application

6.20 Exemples d'application

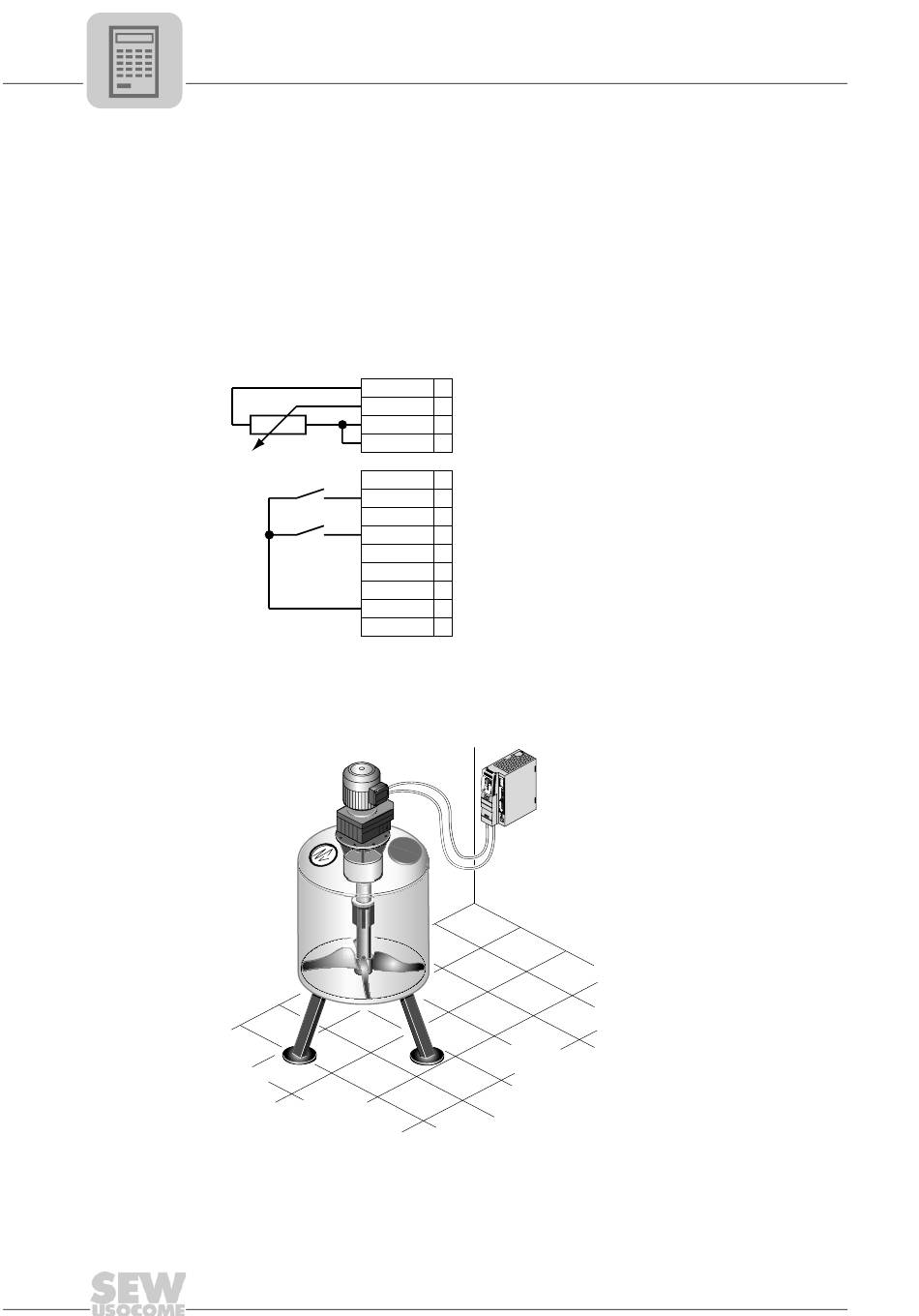

6.20.1 Potentiomètre de consigne externe
6.20.2 Mélangeur à vitesse variable
140
Les exemples présentés ci-après ne sont valables que lorsque le convertisseur a été
mis en service conformément au chapitre "Mise en service".
Le potentiomètre de consigne externe est ignoré lorsque le convertisseur est en mode
manuel.
Le potentiomètre de consigne externe est à raccorder de la manière suivante :
la valeur de résistance du potentiomètre de consigne externe R doit être ≥ 10 kΩ.
REF1
R
AI11
AI12
GND
DI00
DI01
DI02
DI03
DI04
DI05TF
VOTF
24VIO
GND
Pour cette application, il est possible de commander la vitesse à l'aide du boîtier de
commande local FBG.
Le reset, le démarrage, l'arrêt et la variation de la vitesse se font à partir de la console
de paramétrage. Pour utiliser le mélangeur, sélectionner le pictogramme "Boîtier de
commande local FBG".
1
X10:
2
3
4
1
X12:
2
3
4
5
6
7
8
9
