6.8.1 Capacité de charge des résistances de freinage PTC

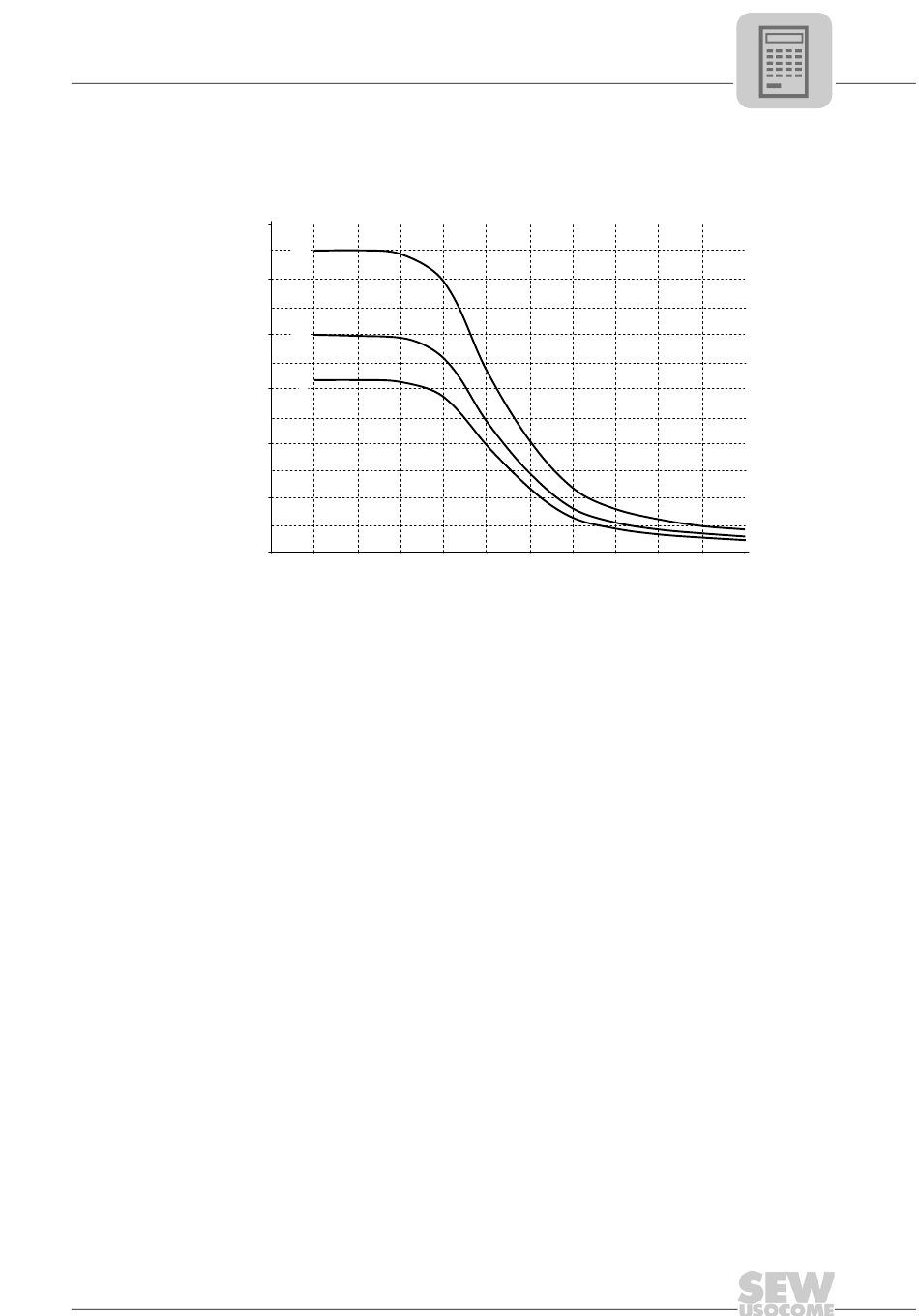

Le diagramme suivant montre la capacité de dissipation des résistances de freinage
BW2 et BW4 par cycle de freinage :
1200
[J]
1000
800
600
400
200
[1] Rampe de freinage 10 s
[2] Rampe de freinage 4 s
[3] Rampe de freinage 0,2 s
c/h Démarrages par heure
Exemple de calcul Valeurs connues :
•
•
•
Procédure :
Calcul de l'énergie dégagée par le freinage en fonction de la rampe de freinage utilisée :
W
Pour la rampe de freinage de 2 s, on peut utiliser dans le diagramme la rampe de
freinage [3] (0,2 s). Une rampe de freinage plus courte générant plus de puissance, uti-
liser la courbe de la rampe de freinage la plus courte.
Le diagramme permet, pour la rampe de freinage de 0,2 s et pour 200 démarrages par
heure, une énergie de 580 J. Les 500 J nécessaires dans l'exemple ci-dessus peuvent
dans ce cas être évacués à l'aide des résistances de freinage BW2 / BW4.
Manuel MOVITRAC® B
[1]
[2]
[3]
0
0 10 50 100
Puissance de freinage moyenne : 0,25 kW
Rampe de freinage : 2 s
200 freinages par heure
= × = × =
P t 0 25 . kW 2 s 500
Détermination
Choix de la résistance de freinage
200 500 1000 2000 3000 4000
[ c / h ]
J
5000 6000
6
