4.7

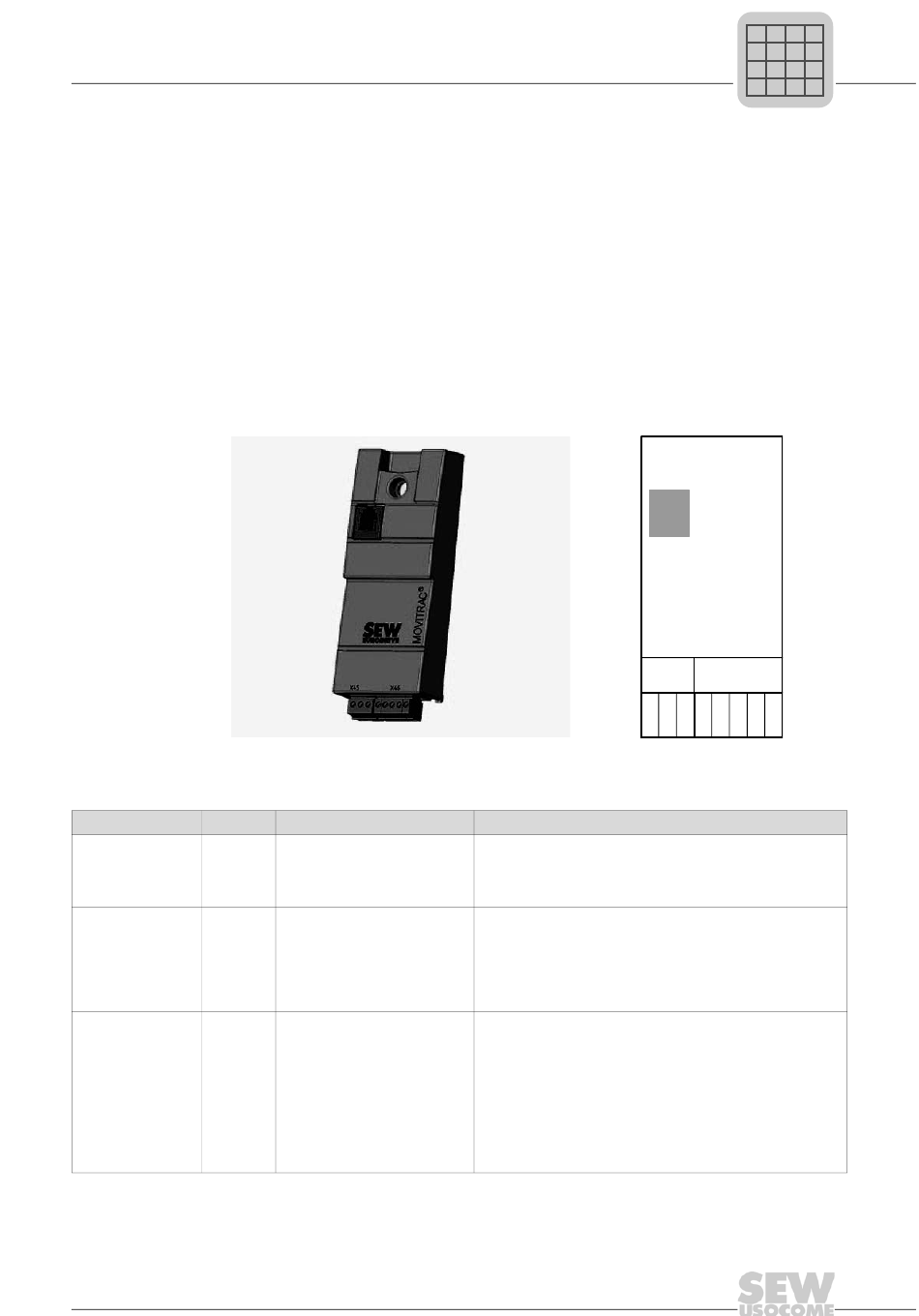

Module analogique FIO11B
Référence 1820 637 9
4.7.1
Description
Le module analogique FIO11B complète l'appareil en version de base avec les inter-
faces suivantes :
•
•
•
•
4.7.2
Caractéristiques électroniques du module analogique FIO11B
Fonction
Borne
Entrée de
X40:1
1)
consigne
X40:2
Sortie ana-
X40:3
logique/ en
X40:4
tension ou en
X40:5
courant, au choix
Liaison-série
X45:H
RS-485
X45:L
X45:⊥
Interface de
X44
maintenance
RJ10
1) Si l'entrée de consigne n'est pas utilisée, la raccorder à GND. Dans le cas contraire, une tension d'entrée mesurée entre –1 V et +1 V
est réglée automatiquement
Manuel MOVITRAC® B
Entrée de consigne
Sortie analogique
Liaison-série RS-485
Les options FIO11B et FSC11B sont prévues pour un montage sur le même empla-
cement ; elles ne peuvent donc pas être utilisées simultanément.
Désignation
AI2 : Entrée de tension
GND : Potentiel de référence
GND : Potentiel de référence
AOV1 : Sortie de tension
AOC1 : Sortie de courant
ST11 : RS-485 +
ST12 : RS-485–
GND : Potentiel de référence
Caractéristiques techniques
Module analogique FIO11B
Caractéristiques
–10 ... +10 V
R
> 40 kΩ
i
Résolution 10 bits
Temps de scrutation 5 ms
0 ... +10 V / I
= 2 mA
max
0 (4) ... 20 mA
Résolution 10 bits
Temps de scrutation 5 ms
Protégées contre les court-circuits et les tensions
externes jusqu'à 30 V
Standard EIA, 9.6 kBaud, 32 participants max.
Longueur maximale de câble : 200 m
Résistance dynamique de terminaison de ligne intégrée
Section des bornes :
2
– 1.5 mm
(AWG16) sans douilles de fin de câble
2
– 1.0 mm
(AWG17) avec douilles de fin de câble
Uniquement pour interventions de service, exclusi-
vement pour liaison avec variateur unique
Longueur maximale de câble : 5 m (16.5 ft)
n
kVA
f
i
P
Hz
X44
FIO11B
X45 X40
H L ⊥
1 2 3 4 5
4
41
