4.3 Interface de commande / d'état - X8
Câblage

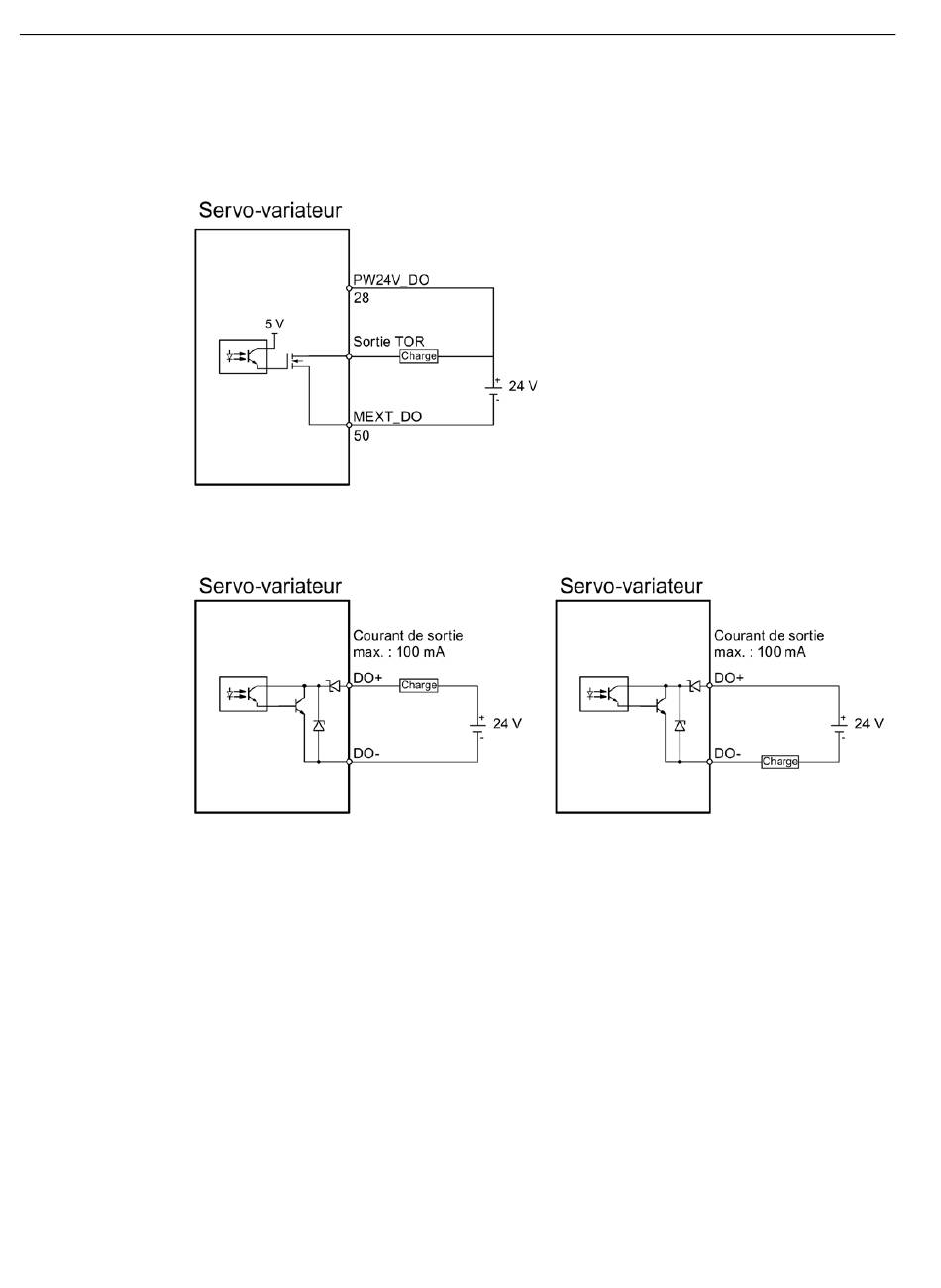

Les sorties TOR 1 à 3 ne prennent en charge que le type de câblage NPN comme illustré ci-
dessous :
Les sorties TOR 4 à 6 ne prennent en charge que les types de câblage NPN et PNP comme
illustré ci-dessous :
4.3.2 Entrées train d'impulsion /s orties codeur (PTI/PTO)
4.3.2.1

PTI

Deux canaux d'entrées pour train d'impulsion sont disponibles pour le servo-variateur
SINAMICS V90 :
● Entrée 24 V asymétrique pour train d'impulsions
● Entrée différentielle 5 V pour train d'impulsions haute vitesse (RS485)
